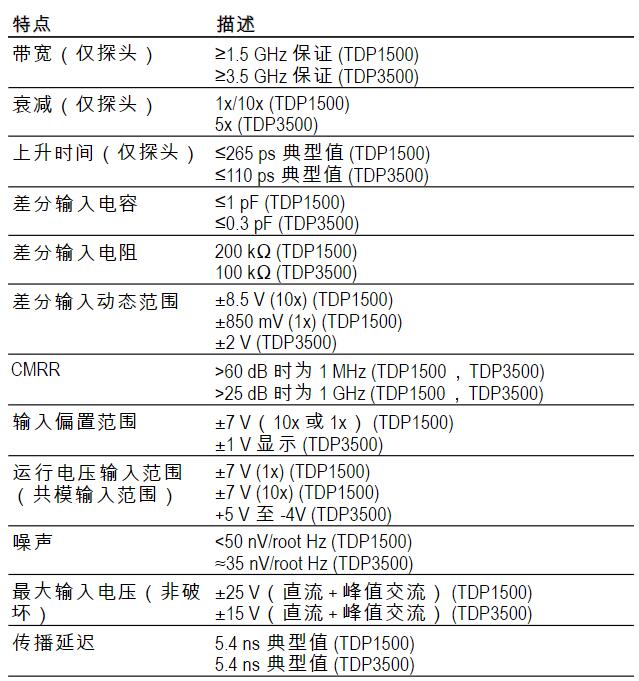

一、低壓差分探頭TDP3500主要指標：
二、低壓差分探頭TDP3500產品介紹：
出色的電子性能
3.5 GHz 和 1.5 GHz 帶寬型號 – 準確測量串行和數字應用
出色的共模抑制 – 減少更高共用環境中的錯誤
低電容和電阻負載 – 保持信號保真度并降低直流偏壓相互影響
全面的機械性能
用于探測小型幾何電路元件的緊湊型探頭頭部尺寸
利用 DUT 連接附件能夠連接適當間隔的 SMD
強大的可靠性設計
易用性
直接連接到具有 TekVPI
探頭接口的示波器
在示波器畫面上實現自動單位縮放和讀數
輕松訪問探頭補償盒控制或示波器探頭菜單顯示，了解狀態、設置控制和診斷信息
集成示波器/探頭系統
直接連接 TekVPI
示波器接口并從中供電(直接連接至 TekVPI 示波器，無需像許多競爭對手要求的那樣需要外部電源)
單鍵訪問示波器探頭菜單
從探頭補償盒或示波器用戶界面進行設置和控制
自動調零 – 輸出偏置調零
通過示波器實現遠程 GPIB/USB 探頭控制
三、應用
常見高速串行總線設計的設計、驗證、調試和檢定：
I2C
CAN/LIN
SPI
串行 ATA
以太網 (GbE)
USB 2.0
FireWire (1394b)
信號完整性、抖動和定時分析
制造工程和測試
差分探頭 – 更好的測量工具
差分有源探頭為高頻測量提供了更真實的信號復制和保真度。通過超低輸入電容和通用被測設備連接能力，TDP1500 和 TDP3500 差分端有源探頭提供了當今數字系統設計所需要的卓越的高速電子和機械性能。
TDP1500 和 TDP3500 差分探頭經過專門設計，可使用和直接連接到帶有 TekVPI
探頭接口的示波器，通過解決以下三個傳統問題來實現高速信號采集和測量保真度：
DUT 負載效應 – 通過降低輸入電容和高輸入電阻來減少
DUT 連接能力 – 各種附件可用于連接小型 SMD，一些為標配，一些為推薦使用
系統(示波器和探頭)帶寬最大化 – 用于高達 3.5 GHz 的 TekVPI 接口示波器型號所有測量的探測解決方案
