泰克/TEKTRONIX低壓差分探頭P6247

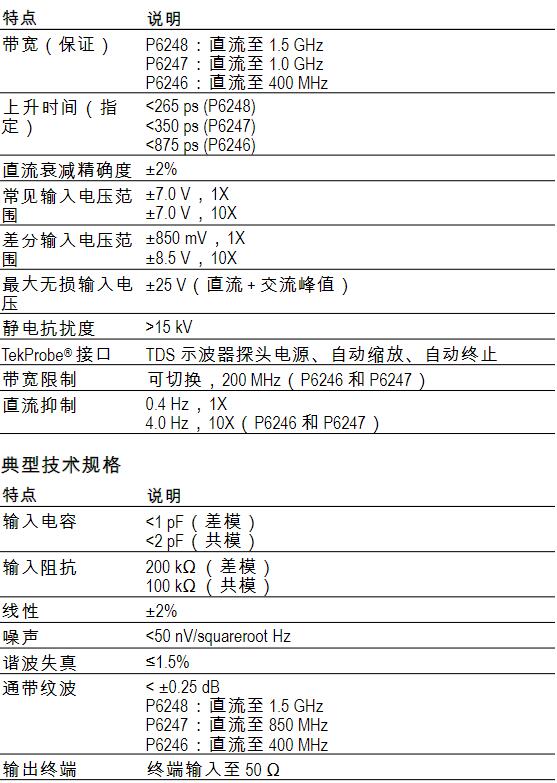

一、低壓差分探頭P6247主要指標：

二、特性和優(yōu)點

>1.0 GHz 帶寬(保證)

常規(guī)

低輸入電容：<1 pF 差分

探頭輸入連接器：兩個標準 0.025 英寸/0.63 毫米(中心 0.1 英寸)方針插座(孔型)

靜電放電容限 (IEC 801-2)

使用 1103 TekProbe

電源連接至 TDS 系列示波器或其他儀器的 TekProbe

BNC 接口

適用于示波器、頻譜分析儀或網(wǎng)絡分析器

>60 dB (1000:1) 共模抑制比 (CMRR)

探頭頂部較小，易于探測 SMD

三、應用

通信(千兆以太網(wǎng)、IEEE-1394、光纖通道)

半導體特點描述 (RAMBUS)

磁盤驅動器讀取通道設計

通信脈沖形狀一致性

抖動、串擾和 BERT 測量

跳地效應定位
