德國TESTEC差分探頭TT-SX 9001/TT-SX 9002的產品使用說明

　　Testec TT-SX 900x系列高壓差分探頭允許傳統的接地示波器用于浮動信號測量-高達700V差分或共模電壓(TT-SX9001)和高達1400V差分或共模電壓(TT-SX 9002)。

　　每個型號都提供用戶可選擇的10x&100x(TT-SX 9001)和20x&200x的衰減設置(TT-SX9002)，使這兩種探頭具有高度通用性，可用于廣泛的應用，包括電源測量和電機控制。

　　A與a不協調，a與a不協調1MΩBNCfemale在put和功能高達30MHz的帶寬。探頭可由任何示波器USB端口、內置電池(4節AA電池，不包括在供貨范圍內)或主電源適配器供電。

　　設置和使用探頭

　　警告:在連接觸摸頭進行測量之前，請閱讀本節中的所有警告和“安全信息”部分中的所有警告。

　　設置

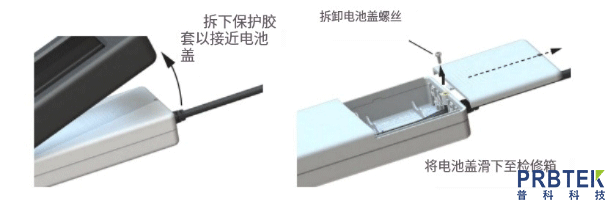

　　1.要使用此探頭，首先將四節AA電池插入探頭...

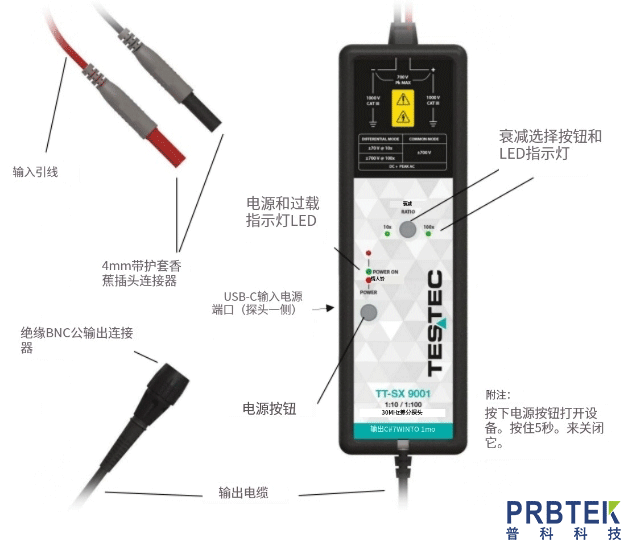

　　2.或者，將USB電源線連接到探頭(參見圖1中輸入插孔在探頭上的位置)和示波器上的USB端口，或者連接到插入主電路的電源適配器。

　　使用

　　3.將絕緣BNC公頭輸出連接器連接到示波器的輸入通道。

　　注意：探頭必須接地。

　　在連接到探頭的輸入引線之前，請確保BNC輸出插頭連接到示波器的BNC插孔，并且示波器正確地接地。

　　4.通過衰減選擇按鈕選擇所需的衰減率，10x或100x(TT-SX 9001);20x或200x(TT-SX 9002)。

　　5.關閉高壓電源。

　　6.將探頭鉤按在其配套色4mm護套香蕉插頭輸入引線上。

　　7.將探頭掛鉤連接到待測電路上。

　　注意：為防止觸電，僅使用此觸摸頭隨附的測試頭。

　　8.確認探頭操作員沒有接觸被測設備后，打開高電壓源。

　　9.測量被測電壓，在示波器上觀察波形。

　　警告：記住，實際的電壓比示波器上的顯示值大。

　　警告：記住實際電壓是大于示波器波形的衰減因子。

　　10.關閉高壓電源。

　　11.斷開探頭輸入與高壓電源的連接。

　　注意:在進行任何測試之前，探頭和示波器應預熱至少20分鐘，并且環境條件不應超過探頭的規定極限。
