泰克TEKTRONIX交直流電流探頭TCP312A的產品接地說明與消磁方法

　　接地說明：

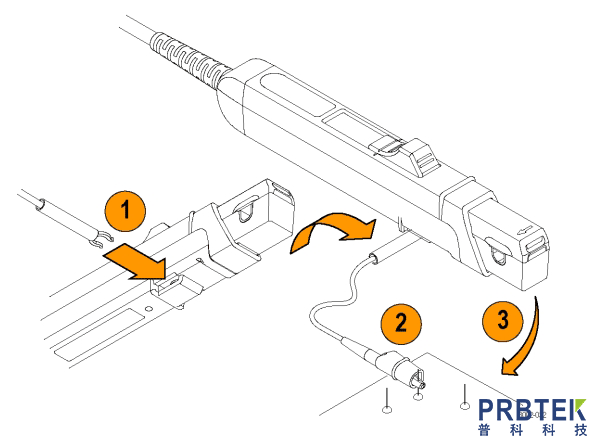

　　泰克TCP312A探頭包括一個6英寸的接地引線。接地線使探測器周圍的防護罩接地電纜探頭端的變壓器。這樣就可以將接地連接移動到更靠近被測電路的位置，從而提高高頻屏蔽。接地引線夾在探頭底部的接地連接器上。

　　圖1:連接接地線

　　電流探頭上的接地引線用于高dV/dt環境。探頭在被測導體和電流檢測變壓器之間具有接地屏蔽。然后，任何電容耦合電流將流入地而不是變壓器繞組。

　　當你進行高頻測量時，將探頭接地線連接到探頭接地連接器，并將鱷魚夾直接連接到射頻接地，以改善高頻(2MHz及以上)的EMI抑制。這將減少振鈴，并有助于繞過電容耦合的射頻電流，這可以流入探頭電纜。在某些情況下，移動接地線或重新定位探頭使其遠離被測電路中的噪聲源可能會有所幫助。

　　操作當前探頭滑塊：

　　目前的探頭都有一個滑動機構，打開和關閉探頭鉗口。這允許您將探頭夾在被測導體周圍?；瑝K必須鎖定關閉，以準確測量電流或消磁探頭。如果探頭解鎖，放大器上的“探頭打開”指示燈將亮起。

　　電流探頭可用于測量非絕緣導線上的電流。但是，在連接或拆卸電流探頭時，電路必須斷電。

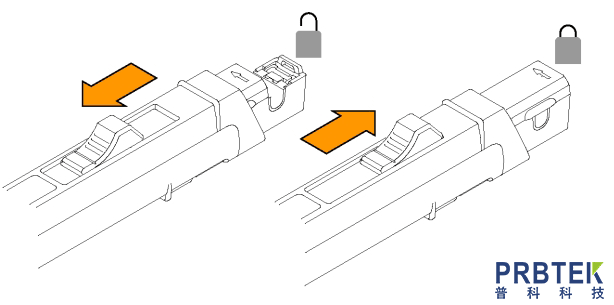

　　TCP312A電流探頭的滑動操作如下圖所示。若要打開探頭，請將滑片向后拉，直到鉗口打開。要鎖定探頭，向前推滑塊，直到制動器卡入到位。

　　圖2:TCP312A滑動操作

　　電流探頭的消磁和自動平衡：

　　對探頭進行消磁可消除探頭芯上的任何殘余磁化。這種剩余磁化強度會引起測量誤差。自動平衡消除放大器電路中不需要的直流偏移。探頭消磁失敗是導致測量誤差的主要原因。消磁指示燈閃爍，直到你消磁探頭。

　　要消磁探頭，請斷開探頭與測試電路的連接，或確保被測導體沒有電源，關閉并鎖定滑軌，然后按下放大器前面板上的放大器PROBE DEGAUSS AUTOBALANCE按鈕。為保持測量精度，請在以下每種情況下對探頭進行消磁:

　　在打開放大器并允許20分鐘的預熱期后。

　　然后再將探頭連接到導體上。

　　當電流或熱過載情況發生時。

　　每當你連接一個新的探頭。

　　當你把探針置于強大的外部磁場中時。

　　在正常使用過程中定期進行。

　　要消磁和自動平衡電流探頭，請執行以下步驟:

　　1.確認電流探頭連接到放大器。

　　2.從被測導體上拆下電流探頭。

　　3.將探針滑片鎖緊。

　　4.按下放大器探頭消磁自動平衡按鈕。

　　5.等待大約五秒鐘消磁程序完成。

　　當操作成功完成時，探測器消磁自動平衡LED顯示綠色。如果LED閃爍為橙色，則消磁操作仍在進行中。如果LED指示燈為紅色，則表示操作失敗，需要查找故障原因并修復。

　　注如果放大器沒有正確連接到50Ω內，消磁程序?qū)⑹?。因此，放大器前面板上的LED燈終止為50K。

　　完成示波器調整和放大器消磁/自動平衡程序后，系統就可以測量電流了。
