CYBERTEK知用EM5030LF低頻磁場探頭的使用步驟與使用須知

　　EM5030LF近場探頭的頻率范圍是 9kHz-50MHz，共 3 種探頭形狀。

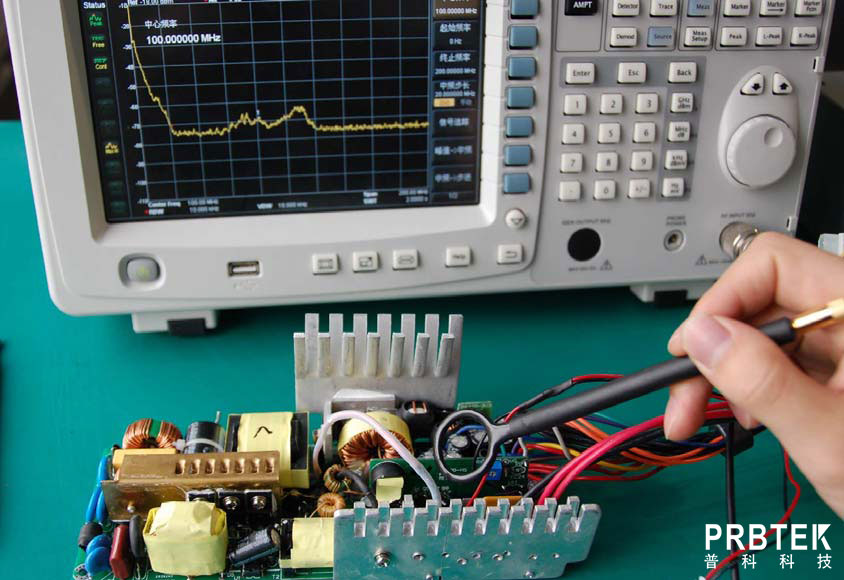

　　探頭通過 50? 的電纜直接與頻譜儀或者示波器連接。當產品的輻射或傳導干擾超過標準時，可用近場探頭來尋找產品中哪個元件或電路產生了該頻率的干擾，能夠檢測模塊之間的耦合通道以及評估系統內信號切換速率、RF 電壓等。當干擾信號比較弱時，可以配合 EM5020A(20dB 增益)或者EM5020B(30dB增益)前置射頻射頻放大器可以提高系統測試靈敏度。

　　使用步驟：

　　將前置射頻放大器輸出端口連接到頻譜儀或者接收機

　　連接前置射頻放大器電源?

　　連接輸入信號(確保輸入信號功率沒超過射頻放大器最大輸入功率)

　　使用須知：

　　未知信號大小測量時，不能連接前置射頻放大器!確認信號很微弱時，才能連接前置射頻放大器。

　　EM5020A 最大輸入功率 13dBm;EM5020B 最大輸入功率 15dBm;超過該值可能會引起射頻放大器損壞。

　　配合 EM5030 使用時，確保周圍沒有強磁場存在后，才能連接前置射頻放大器。
