- 品牌：知用/CYBERTEK
- 型號：DP6070
- 產地：國產
- 供應商報價： ¥ 4280(僅供參考)
- 帶寬：70MHz
- 上升時間：≤5ns
- 精度： ±2%
DP6000系列高壓差分探頭是具有浮地測量功能的高壓差分探頭。其帶寬最高達到200MHz，滿足了大部分測試系統的需要；豐富的量程可供選擇，其差動測量電壓范圍滿足大部分測試電路的要求；用戶可進入測試模式，調整偏置電壓，探頭長期使用后若出現失調現象，用戶可進入該模式，調整偏置，實現歸零；電子輕觸式按鍵，使得使用壽命更長；具有5MHz帶寬限制功能選擇，5MHz頻率帶寬滿足大部分開關電源中FETs的開關頻率的測量，并可以濾除更高頻率的噪聲和干擾；帶有聲光報警功能，且可手動關閉聲音報警功能，更具有人性化設計；USB供電接口，使用更加方便靈活；探頭配備標準的BNC輸出接口，可與任何廠家的示波器配合使用（要求示波器的輸入阻抗設置為1MΩ；當選擇50Ω時，衰減倍數會多衰減一倍），測量被測電路波形；自動保存功能，防止掉電后用戶重復操作。探頭具備良好的共模噪聲抑制能力，輸入端具有較高的輸入阻抗和較低電容，可以準確高速地測量差分電壓信號?？蓮V泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。
產品規格：
型 號 | DP6070 | ||||
帶寬(-3dB) | 70MHz | ||||
上升時間 | ≤5ns | ||||
精度 | ±2% | ||||
量程選擇(衰減比) | 10X/100X | ||||
最大差分測量電壓(DC + Peak AC) | 10X | ±70V | |||
100X | ±700V | ||||
共模電壓(DC + Peak AC) | ±700V | ||||

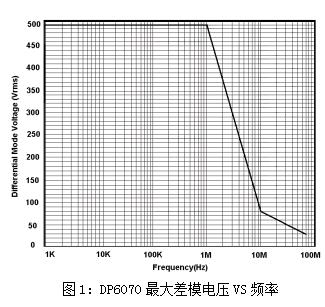

最大差模電壓VS頻率曲線 | 參考圖1 | ||||
最大輸入對地電壓（Vrms） | 450V CATII | ||||
輸入阻抗 | 單端對地 | 2.5MΩ | |||
兩輸入端 | 5MΩ | ||||
輸入電容 | 單端對地 | ＜4pF | |||
兩輸入端 | ＜2pF | ||||
CMRR | DC | ＞80dB | |||
100kHz | ＞60dB | ||||
1MHz | ＞50dB | ||||
噪聲(Vrms) | 10X | ＜20mV | |||
100X | ＜120mV | ||||
過載指示電壓閥值 | 10X | ≥70 | |||
100X | ≥700V | ||||
延時時間 | 探頭主機 | 9ns | |||
BNC線(1m) | 5ns | ||||
帶寬限制(5MHz) | ≥-3dB@5MHz | ||||
過載指示燈(紅燈) | 有 | ||||
過載報警聲 | 有(可選擇關閉) | ||||
自動保存功能 | 有 | ||||
偏置可調功能 | 有（進入測試模式下調整） | ||||
終端負載要求 | ≥100kΩ | ||||
電源 | USB 5V/1A適配器 | ||||
安全符合標準 | EN61010-1: 2010 | ||||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | ||||
