知用CYBERTEK交直流高頻電流探頭CP8300A產品結構說明

　　CP8300A高頻電流探頭鉗口可夾住直徑達 20mm 的導線，適用于大電流應用場合;測量 300A 的連續電流和 500A的峰值電流，提供了 6MHz 的帶寬;探頭具有 300A (100X)和 50A (10X)兩個量程可選擇，10X 量程用于小電流測量，分辨率高達 10mA。CP8000 系列電流探頭常用于開關電源、馬達驅動器、電子整流計、LED 照明、新能源等設計和測試應用中。

　　產品及附件說明

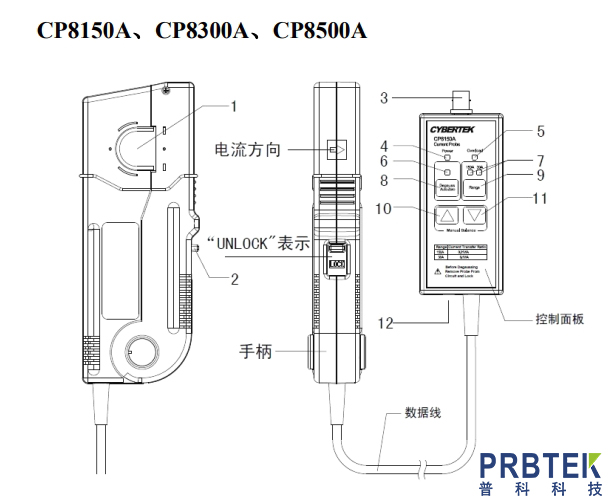

　　1. 傳感器頭檢測導體電流的核心元件。元件由一個精密的半導體等構成，周圍溫度的急劇變化，外部壓力沖擊等，有可能導致其受到損傷。因此操作時必須十分注意。

　　2. 開關控制桿控制傳感器頭開合的操縱桿。測量電流時應先拉操縱桿打開傳感器，放入被測導線。然后再推操縱桿使探頭處于 LOCK 狀態。

　　3. 輸出接口標準的 BNC 輸出接口，通過標配的 BNC 同軸線可連接任何廠家的示波器。

　　4. 電源指示燈通電后，指示燈亮綠色。

　　5. 過載指示燈 被測電流超過量程后，指示燈亮紅色，并有報警聲，提示切換量程。

　　6. 消磁指示燈 按下消磁按鍵后，該指示燈亮綠色，消磁結束后，指示燈滅。消磁若成功，蜂鳴器“嘀嘀”兩聲;消磁若失敗，蜂鳴器“嘀”聲延長，大約 1s。

　　7. 量程(Range)指示燈 指示當前量程狀態。

　　8. 消磁自動調零(Degauss AutoZero)按鈕 機器經常使用后，探頭傳感器會有剩余磁場。測量前先消磁調零，可提高測量精度。按下消磁自動調零按鈕，機器消磁并自動調零，時間大約 5s。

　　9. 量程(Range)選擇按鈕 用于選擇電流測量量程。

　　CP8300A 分為 300A 和 50A 兩個量程：300A 量程，探頭電流傳輸比 0.01V/A;50A 量程，探頭電流傳輸比 0.1V/A。

　　10.手動偏置上調按鈕 輸出偏置上調按鈕：每按一次，偏置向上步進一位;長按該按鍵 2s 左右，輸出偏置將連續向上。一般用自動調零，無需使用此功能。

　　11.手動偏置下調按鈕 輸出偏置下調按鈕：每按一次，偏置向下步進一位;長按該按鍵 2s 左右，輸出偏置將連續向下。一般用自動調零，無需使用此功能。

　　12.電源插口 外部供電插孔，標配 DC12V/1.2A 適配器。
