如何偏移和校正示波器電壓探頭和電流探頭?

　　當使用電壓探頭、電流探頭等不同類型的示波器探頭進行測量時，需要對探頭進行偏移校正。

　　圖1keysighto180A偏移校正夾具

　　偏移校正非常重要，因?yàn)榫w管開關開關和關閉之間的納秒差可能會導致功率和能量損耗測量的大誤差。推薦的U1880A偏移校正夾具(圖1)可以消除不同探頭的傳輸延遲差異，提高開關電源的測量精度。

　　快速偏移校正步驟：

　　1.用U1880A功率測量偏移校正夾具的USB電纜連接偏移校正夾具和示波器背面的USB端口。

　　2.按下前面板[DefaultSetup]鍵。

　　3.按下前面板[Analyze]按鍵，然后按Features功能鍵，選擇Powerapplication。

　　4.按Analysis功能鍵，然后選擇PowerQuality。

　　5.按Signals功能鍵，然后按Deskew功能鍵。請注意，使用Currentharmonics和Switchingloss測量菜單也可以調用自動偏移校正功能。

　　6.如圖2連接圖所示，偏移校正夾具上的S1開關設置為“小環路”。

　　7.將N2790A高壓差分有源探頭連接到示波器通道1輸入、J6(紅色引線至紅色測試點)和J7(黑色引線至黑色測試點)，如連接圖所示。

　　8.使用電流探頭連接示波器通道2輸入和“小環路”。請參考偏移校正夾具的指示方向(電流流向電路板頂部)。

　　9.按下示波器的AutoDeskew功能鍵。

　　圖2：偏移校正連接圖

　　自動偏移校正完成后，示波器顯示應與圖3相似。

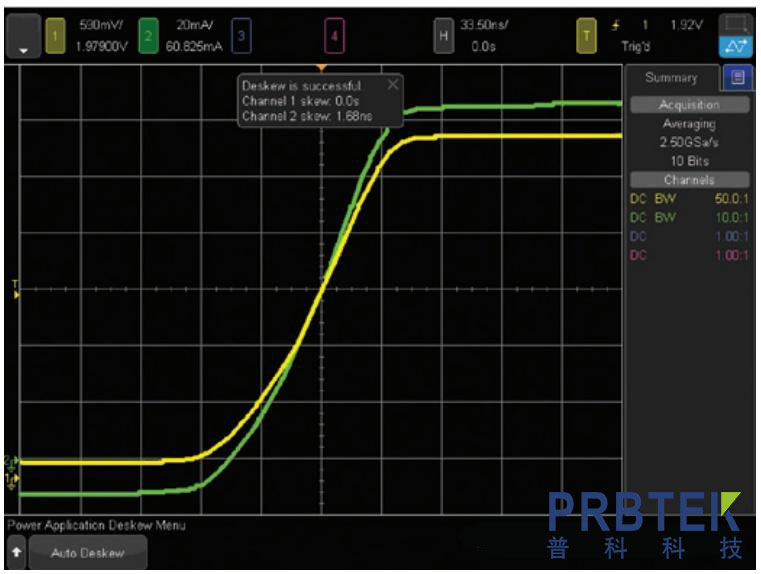

　　圖3：電壓探頭與電流探頭自動偏移校正后的偏移校正顯示

　　偏移校正因數將保留在通道2探頭設置菜單中，不易丟失。

　　您可以手動更改偏移校正因數，或者在示波器中[Save/Recall]菜單中執行“工廠默認設置”操作，重新設置為零。

　　執行標準的前面板[DefaultSetup]操作不會重新設置偏移校正因數。
