LeCroy力科ZS4000示波器電壓探頭產品簡介及其特征

　　LeCroy力科ZS系列高阻抗主動探針

　　ZS系列探頭是高阻抗、低電容有源探頭，可在4GHz范圍內保持高信號保真度。小巧的外形和種類繁多的附件確保ZS探頭能夠滿足每一項艱巨的探測挑戰。

　　主要特征：

　　易于使用,與示波器相結合

　　高信號保真到4千兆赫帶寬

　　低電路負載-高輸入阻抗和低電容

　　輸入動態范圍

　　1M型輸入電阻

　　0.6 pF (4 GHz)的輸入電容

　　+12V偏移范圍

　　程序接口

　　各種各樣的提示和線索

　　高阻抗降低全示波器帶寬的電路負載

　　工程師通常必須探測高信號保真的高頻信號.高輸入R和C的典型無源探針在較低頻率下提供良好的響應,但在較高頻率下不適當?shù)丶虞d電路,并扭曲信號。ZS系列的特點是既高輸入R(1MON)和低輸入C(0.6P),以減少整個探測器/示波器帶寬的電路負載。ZS4000是2.5千兆赫和4千兆赫示波器的理想選擇。

　　各種不同任務的探測提示

　　ZS系列探測器的小形狀因素和廣泛的標準和可選尖端配件,確保了該探測器能夠滿足任何困難的探測挑戰。各種彈性引線和夾,如直角引線、Y型適配器和皮鉤,也可用于距離較遠的探測測試點。

　　創新的接地提供最高的信號保真度

　　保持地面環路短對消除高電感對信號的影響至關重要。ZS系列探針提供了幾種接地功能,通過消除該環路對信號的影響,提供最高的信號保真度。

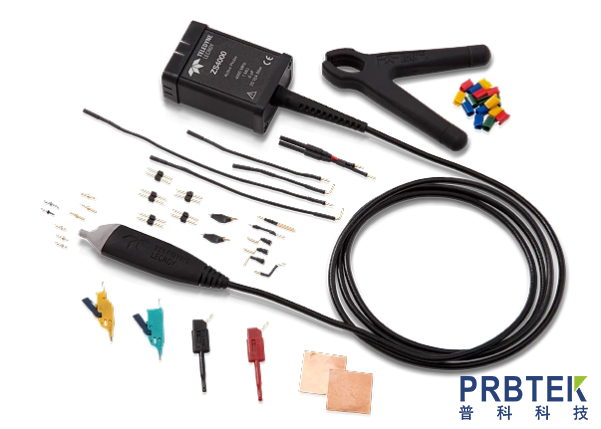

　　zs4000探頭附件示意圖:
