CYBERTEK知用cp9600s羅式線圈產品特點及其應用

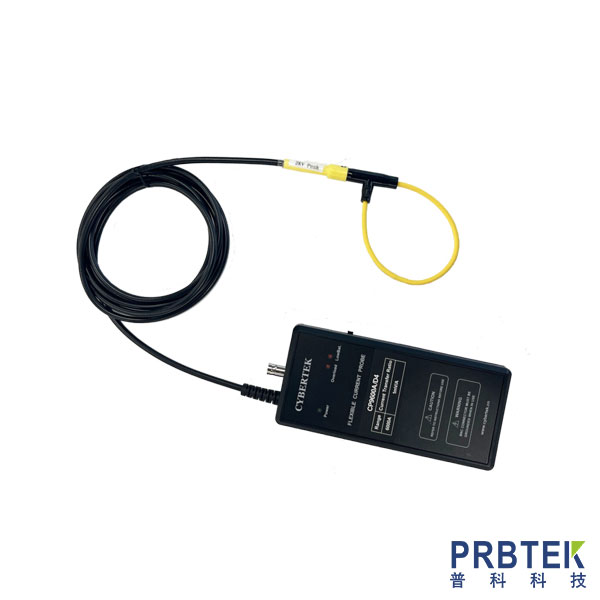

　　CP9000(S/L)A系列柔性電流探頭是僅測試AC電流信號的探頭，具有高帶寬，高精度(典型值2%)等特點?？梢詫?shí)現寬廣的電流測量范圍，頻率可從幾Hz到數十MHz，電流范圍從mA級別到數 kA級別，大大解決了電流測試的難題。其主要特點包括:線圈輕巧柔軟且可以自由插拔，可以探測到許多硬制探頭無法達到的地方,輕而易舉的實現與被測對象連接:插入損耗幾乎為零，僅為幾個皮亨，對被測對象近乎為零的干擾:標準的BNC輸出接口，很方便實現與示波器，數據采集器，數字電壓表等連接，觀測電流波形:4節5號電池供電或者外部USBDC5V電源供電，使用更加靈活方便:聲光過流報警功能，更具人性化設計:探頭環和連接線長度可以根據客戶要求定制，滿足特殊場合測試要求。

　　CP9000SA 系列探頭感應環細小柔軟，線徑典型值2.5mm、2.5mm*1.2mm、1.6mm，耐壓值高達1kVpk，非常適合MOSFET，IGBT器件管腳電流測量(TO-220,TO-47封裝)、電容紋波電流測量等小封裝器件電流測量。

　　CP9000A 系列探頭環外徑典型值3.5mm和4.5mm，耐壓值分別高達2kVpk和5kVpk，感應環在狹小空間可以自由穿梭，適合大電流測量場合。

　　CP9000LA系列探頭環外徑典型值8mm，耐壓值高達10kVpk，非常適合大電流，大功率場合。

　　產品應用：

　　測量電流中的諧波組成

　　檢測高頻正弦電流波形

　　測量 50/60Hz的微小電流

　　測量正弦波中微小的相移

　　半導體開關的電流

　　電容放電測試，紋波測量

　　分布式電流監控

　　電力母線監測

　　監測諧波、功率以及電能質量

　　大型電動機、泵、風機測試

　　IGBT、MOSFET 管電流測量

　　操作方法：

　　1)探頭與示波器或者其它測量儀器連接時，要求示波器或者其它測量儀器有參考地且輸入阻抗設置為1MQ(或者≥100kΩ):根據探頭靈敏度指標設置示波器衰減比例:例如CP9012A靈敏度為50mV/A，示波器設置20X;CP9600A靈敏度為1mV/A,示波器設置1000X。

　　2) USB供電電壓接入探頭或者裝上4節5號電池給探頭供電，開關打到ON位置，綠色電源指示燈亮。

　　3) 插入被測電流引線(或者引腳)，確保電流感應環插頭插到位(插到底部為止)，且被測導線從探頭感應環中間穿過，否則影響測量精度。CP9000LA系列需要旋鈕鎖住探頭。

　　4)被測電路通電。

　　5)測量結束后，先斷開電路，再拔下探頭環。

　　6)斷開探頭電源，保存好探頭。

　　以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、電源紋波探頭、柔性電流探頭、近場探頭、邏輯探頭、功率探頭和光探頭等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn
