知用/CYBERTEK電流互感器CTA200產品說明

　　CTA系列是一款能夠同時測量直流和交流的超高精度互感器。電流范圍從60A到1000A;精度高達0.03%;帶寬最高達到800kHz。利用磁通門技術實現高精度測量，優越的線性特性，極低的直流偏移，低溫漂特性，低插入損耗，強抗干擾性能，低噪聲等特點，非常適合高精度高穩定性的電流測量，廣泛應用于工業，醫療，實驗室等場合。

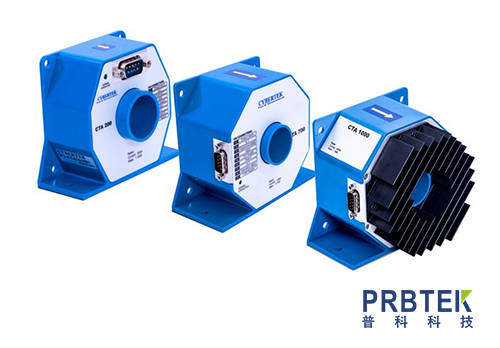

　　CTA系列互感器包括CTA60(60A)，CTA200(200A)，CTA700(700A)，CTA1000(1000A)。CTA60 和CTA200 測量孔徑為26mm;CTA700和CTA1000測量孔徑為30mm。標準的9 pin D-Sub male接口;工作狀態LED指示功能;使用方便，安全可靠。

　　產品規格：

　　測量條件: 溫度: 25℃; 供電電壓: ±Uc =±15V

　　型 號：CTA200

　　最大測量連續直流電流IPN DC：200A

　　最大測量連續有效值電流IPN：141A

　　測量電流范圍IPM：±200A

　　電流傳輸比 KN：1:1000

　　輸出電流IS：±200mA

　　精度(DC,50/60Hz正弦波)：≤±(讀數的0.03%+30uA)

　　帶寬(±3dB) BW：500kHz

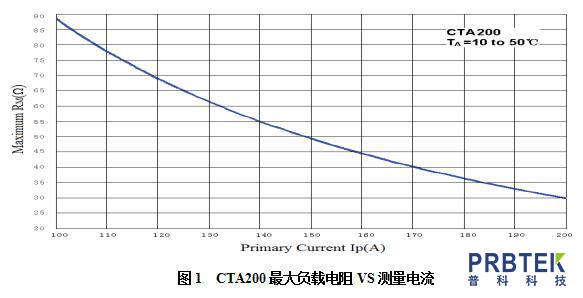

　　負載電阻RM(在整個測量電流，溫度，工作電壓范圍內)：

　　RM min:0 RM max:30Ω

　　最大過載能力@單個脈沖100ms：±1000A

　　供電電壓：±15V(±5%)

　　供電電流：≤80mA+IS

　　額定工作電壓RMS(IEC61010-1):

　　Basic insulation：2000V Beinforced insulation：600V

　　最大測量孔徑：26mm

　　二次接口：D-Sub-9Pin

　　固定螺絲和緊固扭矩：

　　M4不銹鋼螺絲*4;2.8Nm M5不銹鋼螺絲*2;3.7Nm

　　電流互感器CTA200主要用于電力系統中的電流測量和保護裝置中。具體應用包括：

　　1. 電力系統中的電流測量：在高壓輸電線路或變電站中，CTA200可用于測量電流大小，以便監測電力系統的運行狀態。

　　2. 電力系統中的保護裝置：CTA200可用于保護裝置中，例如差動保護、過電流保護、接地保護等，以便及時檢測并切斷故障電流，保護電力系統的安全運行。

　　3. 電力質量監測：CTA200可用于監測電力系統中的諧波電流、不對稱電流等，以便分析電力質量問題并采取相應措施。

　　總之，電流互感器CTA200是電力系統中常見的一種電氣設備，它具有廣泛的應用范圍，可用于電流測量、保護裝置和電力質量監測等方面。以上就是關于知用電流互感器CTA200的選型指南，如您使用中還有其他問題，歡迎登錄西安普科電子科技www.jmcsled.cn
