THDP0200高壓差分探頭的使用方法

　　THDP0200高壓差分探頭用于測量兩個均非為地的測試點之間的電壓差。泰克的高壓差分探頭可用于高達6000V的信號。這類探頭由于具有共模抑制能力，成為較大部件中進行非地參考、浮動或隔離測量的良好選擇。這些產品由泰克設計、制造和維修。

　　泰克高壓差分探頭解決方案提供:

　　優秀的帶寬和探頭負載影響

　　符合第三方安全認證的產品(UL、CSA、ETL)

　　高壓和中壓產品，支持不同動態范圍和測量分辨率的需要

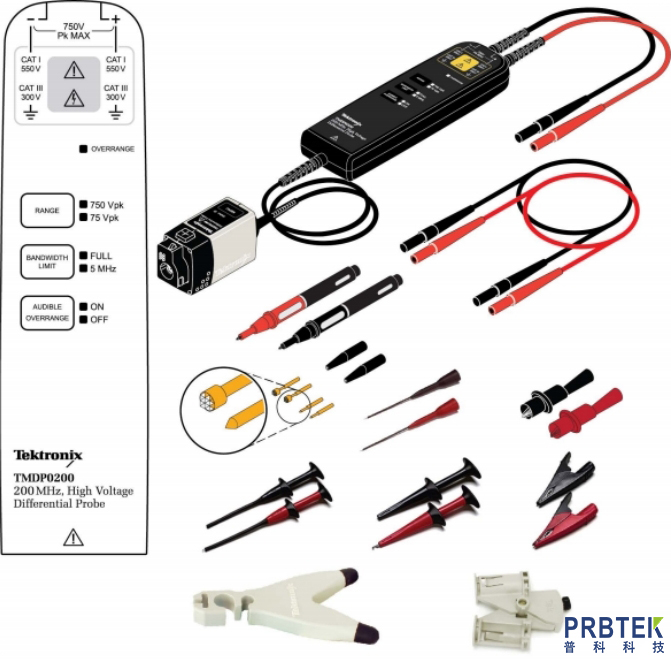

　　全面的探頭附件

　　連接到儀器:

　　1.將探頭連接到示波器的輸入端。

　　·探頭體上的所有LED短暫亮起，然后指示上一個會話中的設置。

　　·當探頭完成自檢時，探頭控制箱上的狀態指示燈呈琥珀色。

　　·狀態指示燈短暫熄滅，然后綠色指示燈指示探頭已準備好使用。

　　2.調整示波器輸入的垂直偏移量(或位置)。

　　3.選擇合適的范圍設置。例如，當使用THDP0200探頭時，為了在測量低于150Vpk的信號時獲得更高的分辨率和更低的噪聲，請將RANGE切換到150V。如果OVERRANGE指示燈或閃光，輸出信號可能是不準確的。請改用1500伏范圍設置。

　　警告:為避免觸電，在超過60VDC或30VAC RM的電壓下工作時，應遵守適當?shù)陌踩胧?。這些電壓等級構成電擊危險。僅使用與您正在使用的探頭一起指定的附件。在連接或斷開連接之前，請確保配件完全匹配。

　　警告:為避免觸電或火災，請確保測試引線處于良好狀態。輸入引線和擴展引線有一個夾克穿在dicator，成為可見的，如果電線護套成為過度磨損。如果磨損指示器是可見的，不要使用探頭。請聯系泰克服務部門進行維修或更換。

　　警告:為避免觸電或火災，探頭的探頭體和輸出電纜應遠離被測電路。探頭體和輸出電纜不應與被測電路接觸。

　　4.使用探頭附件將探頭輸入連接到要測量的電路點。

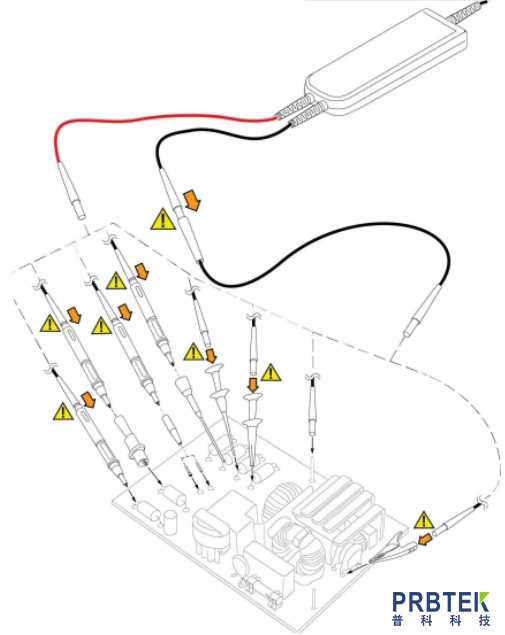

　　連接到電路

　　使用集成的輸入引線或最適合您應用的附件連接到您的電路。整體輸入引線從探針體延伸10英寸(25厘米)。將導線直接連接到電路，或使用探頭附帶的擴展器導線和附件。

　　警告:為避免觸電或火災，在連接電壓源之前，請始終將測試引線連接到您打算使用的探頭附件。在將測試導線和探頭附件連接到電壓源之前，務必確保它們之間的連接牢固。不要連接或斷開附件或延長測試引線到電壓源，除非它們首先連接到探頭上。
