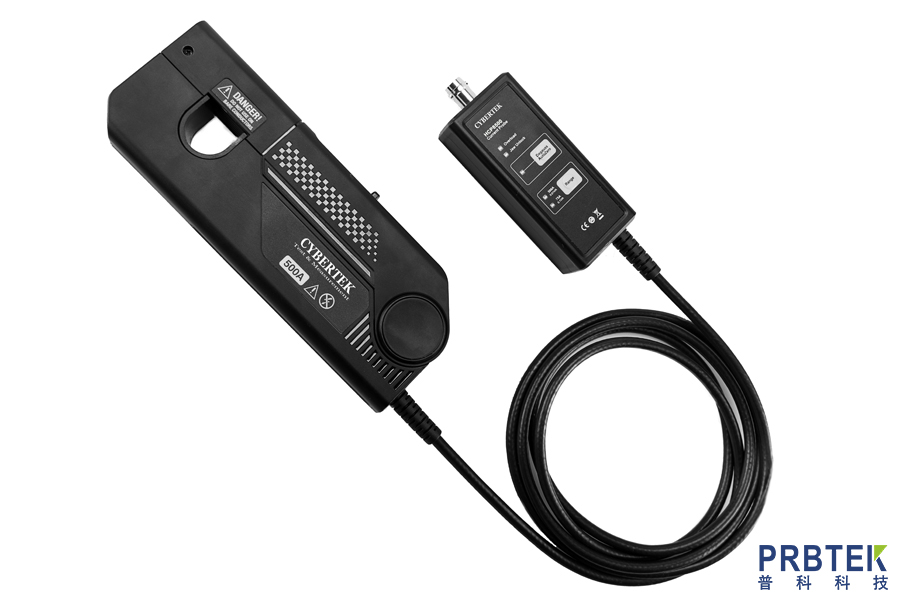

CYBERTEK知用高頻電流探頭HCP8500的使用方法

　　HCP8500鉗口可夾住直徑達 20mm 的導線，適用于大電流應用場合;測量500A的連續電流和750A的峰值電流，HCP8500提供了 5MHz的帶寬探頭具有500A(100X)和 75A(10X)兩個量程可選擇，10X 量程用于小電流測量，分辨率高達 10mA。

　　2.產品應用

　　電源(開關式和線性)設計

　　LED 照明設計

　　電動汽車設計

　　新能源

　　變頻家電

　　電工實驗

　　半導體器件設計

　　逆變器/變壓器設計

　　電子鎮流器設計

　　工控/消費電子設計

　　發動機驅動裝置設計

　　電力電子和電力傳動實驗等

　　交通運輸系統(電動車輛、機車、航空電子設備等)設計

　　3.操作方法使用時的注意事項

　　該機器的輸出終端設置在內部，使用示波器時，請選擇高輸入電阻的(1MΩ)。若輸入電阻為50Ω，則不能正確測量。

　　確保被測電流不要超過最大電流。超過額定值，磁芯會飽和。磁芯飽和會導致在飽和的過程中發生波形部分被削掉，過大的沖擊電流，甚至?xí)?dǎo)致磁芯無法正確消磁，需重新調零。

　　插入電源后，本機器因自身發熱等影響，有可能會有偏差，但大約 30 分鐘后會基本穩定。?

　　變壓器、大電路等強磁場，無線電等強電流靠近時，有可能導致無法正常測定。?

　　電壓會因為周圍溫度等產生偏差，所以在連續測定時必須注意。?

　　有時被測電流的頻率，會導致共振音的產生，這對測定沒有影響。?

　　會因被測導體在傳感器頭內的位置不同而產生影響，請把被測導體調至傳感器頭內中央位置。?

　　測定時把開關控制桿推至“unlock”標志消失為止。確認控制桿鎖定，整體部分確實關閉。如果整體部分沒有確實關閉的話，將不能正常測定。?

　　若在高頻率領域，插入電路的高電位側的話，有可能會受到噪音影響，必要時可限定波形觀測器的頻段，或請插入低電位側。

　　拔出輸出端子時，請在解鎖后，拔出連接器，未解鎖硬拽或硬拉電纜的話，輸出終端會受損。

　　輸入 BNC 端子以外的輸入端子時，請注意輸入端子的極性

　　持續最大輸入范圍是由機體自身發熱后溫度上升形成的固定值，請不要輸入超出該固定值的電流，可能會損害機器。

　　持續最大輸入范圍會因測定電流的頻率不同而不同。超過最大電流連續使用會導致探頭燒毀。?

　　當持續輸入超出最大輸入范圍的電流時，會因傳感器的發熱，啟動內部保護功能，變得不能正常輸出。請立即停止輸入電流，需要充分冷卻后，才能進入下一次的正常運作。

　　如果在高溫下，會因為內部過電流保護回路，通過持續最大輸入范圍以下的測定電流使得保護回路運作。

　　當連接輸入超出最大輸入范圍電流時，讓保護功能頻繁運作，有可能會損害機器。

　　打開整體部分時，必須通過開關控制器進行操作。?

　　在鎖住(LOCK)狀態下，請不要按下圖方向，往整體部分上施加壓力。

　　1 測量前準備：

　　準備好高頻電流探頭 HCP8000 系列產品、適配器(本公司配套適配器)、示波器。

　　HCP8000 探頭接上電源，綠色電源指示燈亮。

　　設置示波器：測量模式接地，示波器調零;示波器測量模式更改為DC 模式。?

　　根據被測電流大小，選擇合適的量程，探頭默認量程為大電流量程。

　　2 消磁、調零：

　　連接好 HCP8000 和示波器(確認示波器的輸入阻抗設置為 1MΩ)。

　　鎖好探頭,“UNLOCK”標志消失代表探頭鎖好。

　　按一下消磁自動調零按鍵進行消磁調零，幾秒后，會有成功提示音“嘀嘀”兩聲提示。

　　3 測量方法：

　　確認以上步驟無誤。

　　拉開傳感器的開關控制桿，打開傳感器頭，使得傳感器前端標識的電流方向標記和被測電流流動方向一致，而且把被測導體夾在傳感器頭中部。

　　把傳感器的開關控制桿推至“Unlock”標志消失為止，鎖住探頭，確認整體部分確實關閉了。觀察測試波形，例如 HCP8030 的電流傳輸比選擇的是 0.1V/A(30A 量程)，通過該公式，可以把波形觀測器的電壓靈敏度換算成電流靈敏度。例如，波形觀測器的電壓靈敏度是10mV/div 時，那么電流靈敏度是 100mA/div。
