P6039A高壓衰減棒使用方法及注意事項

　　特點

　　超高靈敏度，在示波器觀測時，比傳統高壓棒多出10倍的靈敏度!

　　超高分辨率，使用PL-10轉接器在數位電表觀測時，比傳統高壓棒多出10倍的分辨率!

　　衰減1000倍，使你測量高電壓時更為安全!

　　適合測量LCD背光板，整流器等高壓包的高壓電路，帶精美工具箱，收納攜帶更方便!

　　操作方法

　　連接測試棒衰減端的地線(鱷魚夾)到好的接地點或可靠的接地測試端上。

　　連接BNC連接頭到示波器的BNC輸入端口。

　　先擇示波器要求的量程范圍。

　　安全須知

　　只有接受過高壓測試培養訓練，有過高壓測試經驗或能辨別高壓危險情況的測試人員才能使用這種高壓測試棒;

　　請不要一個人在超過人體安全范圍的電壓下工作;

　　每次使用高壓測試棒測試端破損情況，如果有磨損，破損問題出現，千萬不要使用此測試棒;

　　雙手，鞋，地板和工作椅一定要保持干燥，并避免在潮濕，發霉或者其他影響安全測量的環境下進行測量工作;

　　在連接或者拆下測試棒以前，需要把高壓電源關閉;

　　高壓測試棒要保持干凈，污垢等沾染物能在測試棒表面提供傳導途徑，一定要使用無安全隱患的測試棒。

　　匹配電容調整

　　P6039A連接測試棒至示波器，輸入200Hz方波至測試棒測試端然后調整示波器控制項進而顯示一些波形，并針對方波波型上升型態調整位于BNC接頭的可變電容器。

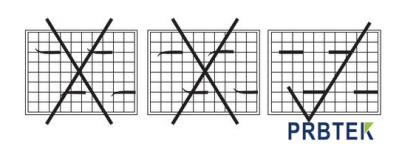

　　正確調整200Hz方波的示意圖

　　警告：

　　(1)200Hz方波請使用函數信號發生器，輸出20Vp-p，或是選用本公司出品的FG-32/52/72/102等機種。

　　(2)非專業人員請勿調整Hole2,Hole3調整點。

　　(3)本產品出場時已經對Hole2,Hole3調整過，請安心操作使用。

　　(4)調整時請使用本公司附的指定調棒。

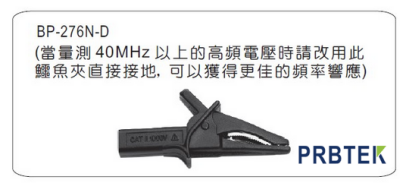

　　(5)當待測高壓的頻率超過40MHz時，為了取得更好的頻率響應與更佳的接地，請將長地線更換為愕魚夾(BP-276N-D)。

　　(6)當測量電壓超過25KV以上時(限P6028A/P6039A機種)，請安裝隨機附件HI-25，將獲得40cm以上的絕緣體表面距離(根拒CE準則：量測40KV電壓必須要有40cm以上的絕緣體表面距離)。

　　注意事項

　　請勿試圖把測試設備的接地線從地面接線柱上移開。

　　接地連接是測試棒安全操作的一個關鍵點。當高壓測量的時候，如果沒有這種連接將可能導致人身傷害或者對連接結的示波器，測試棒產生損害。在測試棒測試端測試連接高壓前，一定要先連接好地線，并且地線連接不能輕易挪開，直到高壓測試端遠離高壓源。

　　絕對不能把接地線與高壓電源連地或者把測試棒測試端接地。

　　打開高壓源以前要保證身體的任何部位都沒有和測試設備接觸。

　　測量電壓時，請牢記被測電壓是實際讀數的1000倍。

　　在移走接地夾以前一定要把測試棒高壓測試端從高壓源上斷開。

　　清潔

　　· 只需清洗測試棒外部和電纜即可，用軟棉布輕輕沾點酒精和水清洗。不可以把測試棒的任何部分浸泡在液體里。

　　· 在做電壓測量以前要使測試棒全部干燥。

　　· 不要把測試棒放進有腐蝕性溶液或有腐蝕性煙氣里，因?yàn)檫@樣將可能引起測試棒和電纜的破損。
