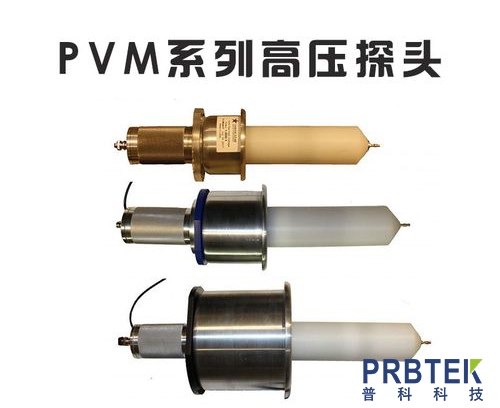

北極星高壓探頭使用中的10個常見問題分享

　　1、北極星探頭是電阻式還是電容式?

　　探頭是電阻(用于低頻和直流)和電容(用干高頻)的并聯組合。附加組件可補償雜散電容以及電阻器和電容器之間的電容。

　　2、北極星探頭可以與示波器和儀表一起使用嗎?

　　如果購買了開關選件，則探頭通常可與示波器和儀表一起使用。此選項可確保要使用的兩個設備的輸出阻抗匹配。在許多情況下，客戶可以在其儀表上并聯一個電阻，以獲得正確的直流響應。例如，對于一個10兆歐的輸入表，一個并聯的1.111兆歐電阻會產生探頭設計用于的1.000兆歐輸入。

　　3、如何檢測高電流失真?

　　通過斷開探頭輸入，但保持接地不變，可以檢測到高電流失真。如果在斷開的探頭上檢測到?jīng)]有輸入信號的信號，則可能存在高電流失真。

　　4、大電流如何使任何電壓探頭上的電壓波形失真?

　　在某些高電流電路中，主脈沖或交流電流的一部分將通過高壓探頭(任何高壓探頭)的接地屏蔽返回。這通常是不希望的，并且通常導致使用屏蔽室或封閉空間。信號可能會加到V=Ishield*Rshield(Ishield是沿探頭接地流動的電流，Rsheild是探頭外屏蔽的電阻)之類的信號。例如，我們的標準15英尺電纜的編織電阻為6毫歐。如果沿該電纜返回100A，則看起來像是0.6V或600V輸入信號。

　　在某些情況下，電感的作用與電阻相同。

　　注意:大電流應返回電壓源。如果它們通過計劃外的路徑返回(如探針)，則也可能會導致其他儀器出現問題。探針旨在以最小的方式干擾電路，并且如果接地屏蔽層上有大電流，則探針正在干擾電路。

　　5、探針電阻應如何安裝?

　　探針的插頭應直接插入香蕉柄的手柄附近(探針電阻兩端都有香蕉插頭)。請勿旋轉探頭尖端-它可以直接安裝。

　　6、為什么探頭端接1兆歐示波器輸入阻抗?

　　較低的輸入阻抗將導致過多的電流消耗或信號太少(100Megohms/50ohms=2Million:1或25kV在50kV測量電壓下)。

　　7、為什么PVM-1-PVM-6上的電阻器附有香蕉插頭?

　　該電阻器是阻尼電阻器，可抑制>120Mhz頻率下的諧振。電阻器在很高的連續頻率下可能會發生故障，因此很容易更換。此組件的故障很少見，但確實會發生。電阻應壓入和壓出，并且不得旋轉。如果香蕉插頭被綁住，則探針尖端可能會過度旋轉，從而導致泄漏并破壞內部連接。

　　8、為什么不依靠有源探頭呢?

　　放大器只能使信號失真，因此放大器的信號保真度始終受到損害。放大器在高壓瞬變附近也容易發生故障。

　　9、為什么不端接探頭，以便它們可以使用50歐姆示波器輸入操作?

　　端接50歐姆的無源探頭(在10000:1時)的電阻為500,000歐姆。在(例如)50kV時，電流消耗為0.1A，功率消耗為5kW。50歐姆的電阻太低，無法測量任何具有高占空比的信號。

　　10、為什么不自己使用電阻探針?

　　純電阻探頭會受到雜散電容的影響，從而使信號失真。例如，對于時間標度=400兆歐*2pf=800微秒，具有2pf雜散電容的400Megohm電阻會發生失真。即使是帶有100k電阻的純脈沖探頭，也會在2pf*100k=200ns的時間尺度上發生失真。
