知用高壓差分探頭的使用操作步驟及保養注意事項

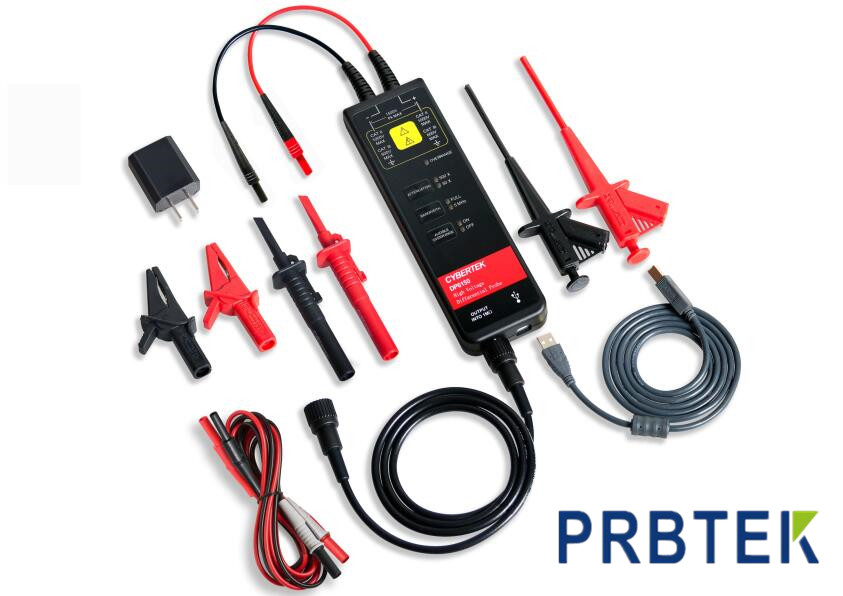

　　知用高壓差分探頭應用廣泛，可為當今高速功率測量、車載總線測量、數字系統設計提供優秀的通用差分信號測量，大部分可兼容任何品牌的示波器，深受客戶青睞。

　　那么你知道如何正確操作使用和維護知用高壓差分探頭嗎?

　　一、操作步驟：

　　1、 測試前應估計被測電壓幅值，若超過電壓量程，可能會損壞探頭，造成產品損壞;

　　2、 輸入線和輸出線好探頭;探頭與示波器或者其它測量儀器連接。

　　3、 電源適配器接入電壓探頭，綠色電源指示燈亮。當測量電壓超過量程時，過載指示燈會亮，且有報警聲;

　　4、 設置示波器或者其它測量儀器的衰減比例為10：1，示波器輸入阻抗設置為50Ω(如果探頭輸出端口外接50Ω貫通式負載，那么示波器輸入阻抗設置為1MΩ);根據被測電壓的大小，調整好示波器的靈敏度。

　　5、 根據需要連接探頭夾具，連接被測對象開始測量。測試時，探頭主體應盡量遠離高壓脈沖電路以減小對探頭的干擾。

　　6、 測試完畢后，先關閉被測電路電源，再關閉探頭電源，將兩個輸入端與被測點斷開，輸出BNC插頭從示波器上拔下。

　　二、保養及維護：

　　1、 保持探頭的清潔干燥。

　　2、 若需清潔，可用柔軟干布擦拭，不可使用化學藥劑清潔。

　　3、 不使用探頭時，請將其放入所配包裝內，置于陰涼﹑潔凈和干燥處。

　　4、 運輸探頭時，務必放入本公司所配的包裝內，可起防震作用

　　5、不可用力拽拉輸入線和輸出線，避免過度扭曲﹑折彎或打結。

　　PRBTEK探頭學院提醒使用探頭的工程師們，建議按照說明書操作，正確使用探頭，畢竟探頭是消耗品，一不小心就容易損壞。如果大家在使用高差分探頭過程中有什么問題，歡迎訪問普科科技PRBTEK官網www.jmcsled.cn
