手把手教您普科高壓差分探頭延時的測量

　　使用示波器進行測量時，選擇合適的差分探頭可以增加和改進測試的準確性。選擇差分探頭時，應保證其有足夠的帶寬供應用測量使用，至少其帶寬值不應小于示波器的帶寬值。其次，應保證其最大差分電壓大于要求的測量范圍，共模抑制比滿足測試要求。

　　此外，差分探頭使用合適的電纜長度也很重要。如果電纜太長，可能會增加電容并增加傳播延遲。通常，探頭的大部分傳播延遲是由電纜的長度引起的。如果使用不同的探頭(如功率測量的電壓探頭和電流探頭)同時測量同一個測試點，傳播延遲對大多數信號的測量沒有影響，但一些高速信號的測量結果可能會有所不同。相應的不同。產生偏差。又如，測量兩個不同信號的相位(時間差)時，也應使用傳播延遲相同的探頭進行測量。

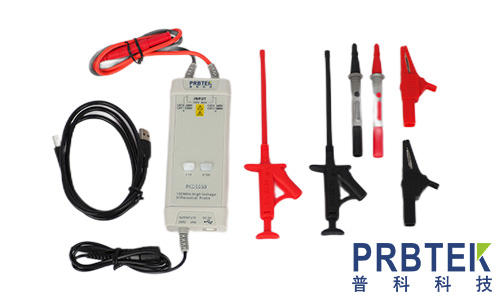

　　今天我們就用普科的高壓差分探頭來教大家如何測量傳播延遲。

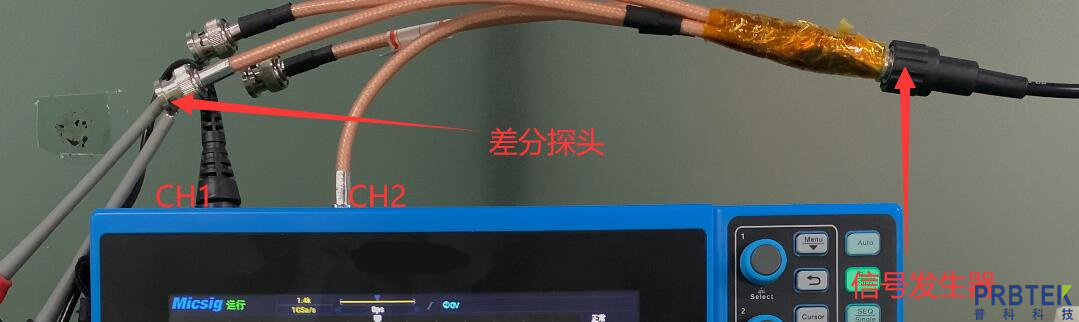

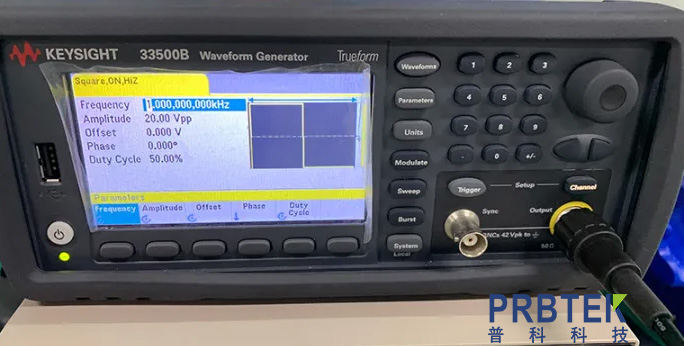

　　首先，我們用信號發生器生成一個信號，其頻率為1KHz，幅值為20V峰峰值。接著給示波器的通道二接上一根BNC多轉的線，然后將信號發生器生成的信號輸入到示波器的通道二。最后，給示波器的通道一接上差分探頭，并接上通道二轉出的信，即也同樣接入信號發生器的波形。

　　這樣一來，通道一就是通過差分探頭輸入了信號發生器的信號，而通道二就是直接接入信號發生器的信號。

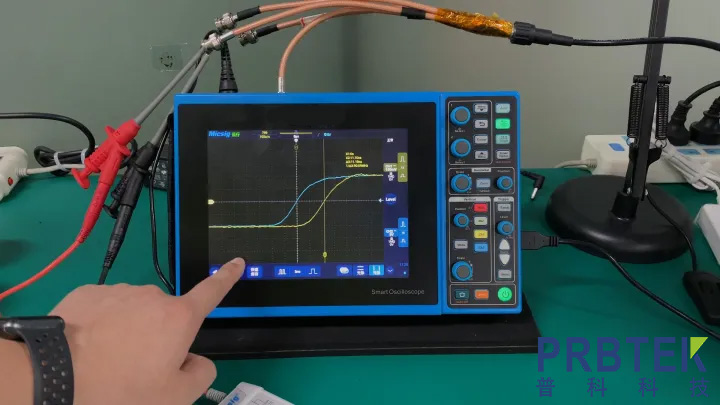

　　然后我們調節示波器的垂直擋位和時基，使得通道一和通道二的波形處于合適的顯示位置。接著我們打開光標，將光標分別移動到各自通道信號與其零點線的交匯處，這樣就可以保證光標在通道一、通道二的交匯點是各自相同的位置點。那么這個時候，光標的差值即為該差分探頭的傳播延時。如下圖可以看到，黃色的通道一(差分探頭)要落后于藍色的通道二(直連信號源)，因?yàn)椴罘痔筋^通道一相對于通道二直連信號源具有一定延時。

　　用這樣的方法，就可以大致測出差分探頭的傳播延時了。我們以這樣的方法分別對普科的高壓差分探頭PKD5050、PKD5100、PKD5150進行測試(三個高壓差分探頭都是輸入線長度約45cm，輸出線長度約90cm)。

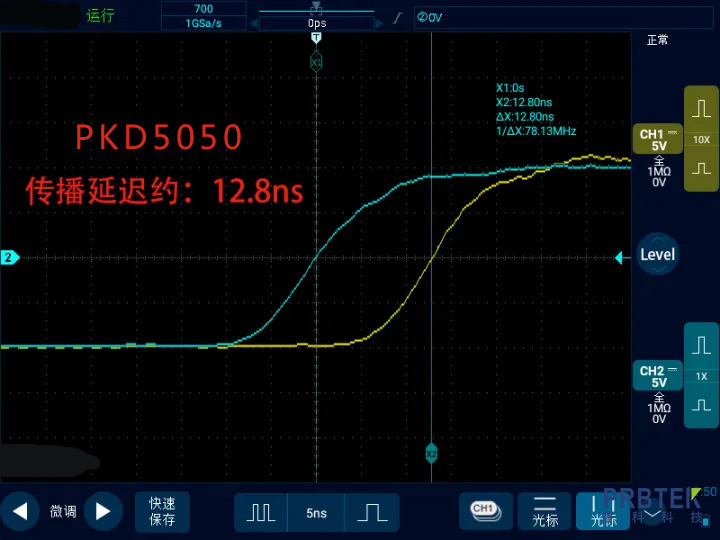

　　PKD5050的傳播延遲約為12.8ns

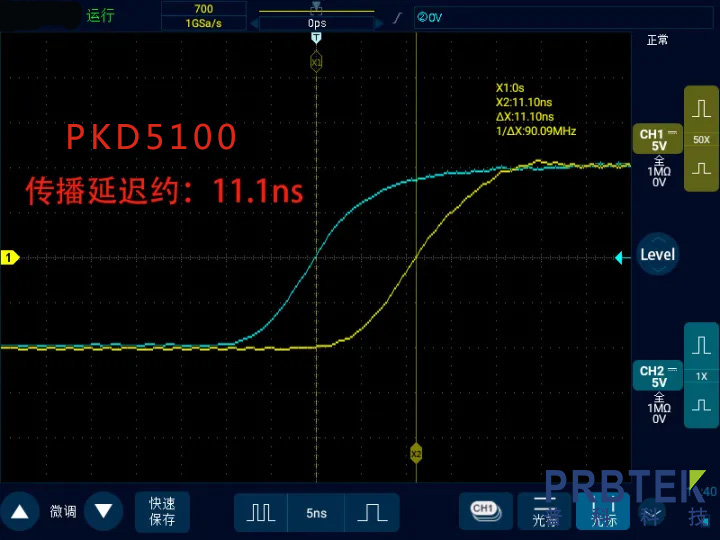

PKD5100的傳播延遲約為11.1ns

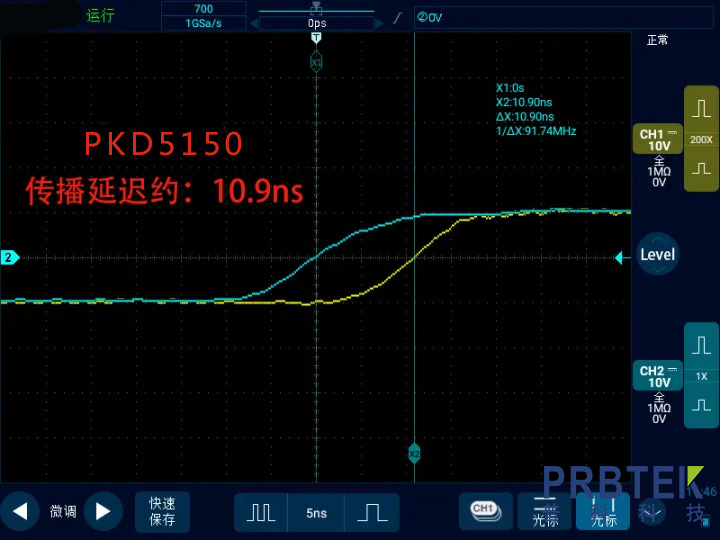

　　PKD5150的傳播延遲約為10.9ns
