測試esd波形時示波器用什么探頭

ESD 波形具有納秒級上升時間、GHz 級高頻成分，還常伴隨瞬態高壓或大電流，常規探頭難以滿足測量需求，需根據測量目標（電壓、電流或放電路徑）選用專用或高規格探頭，具體類型如下：

1. 高壓差分探頭這是測量 ESD 電壓波形的常用選擇。ESD 脈沖常包含正向和負向雙向脈沖，且測試環境易存在地環路干擾，差分探頭可消除地環路影響，精準捕獲雙向脈沖波形。同時它具備高帶寬和低電容負載特性，推薦帶寬大于 500MHz、電容負載小于 1pF，能避免高頻信號衰減和波形失真。例如普科的 PKDV5151高壓差分探頭，適配 ESD 測試中瞬態高壓信號的捕獲需求。

2. 專用 ESD 電流探頭若需測量 ESD 瞬態電流波形，常規電流探頭因帶寬、響應速度不足無法勝任，需用專用 ESD 電流探頭。這類探頭帶寬可達 GHz 級，上升時間小于 1ns，能匹配 ESD 納秒級脈沖的瞬態特性，可精準捕捉電流脈沖的前沿細節與真實波形。通常需搭配帶寬≥2GHz 的高性能示波器使用，以此還原 ESD 大電流瞬態變化過程。

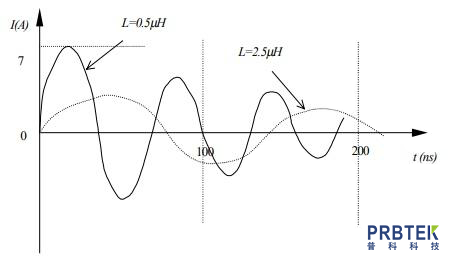

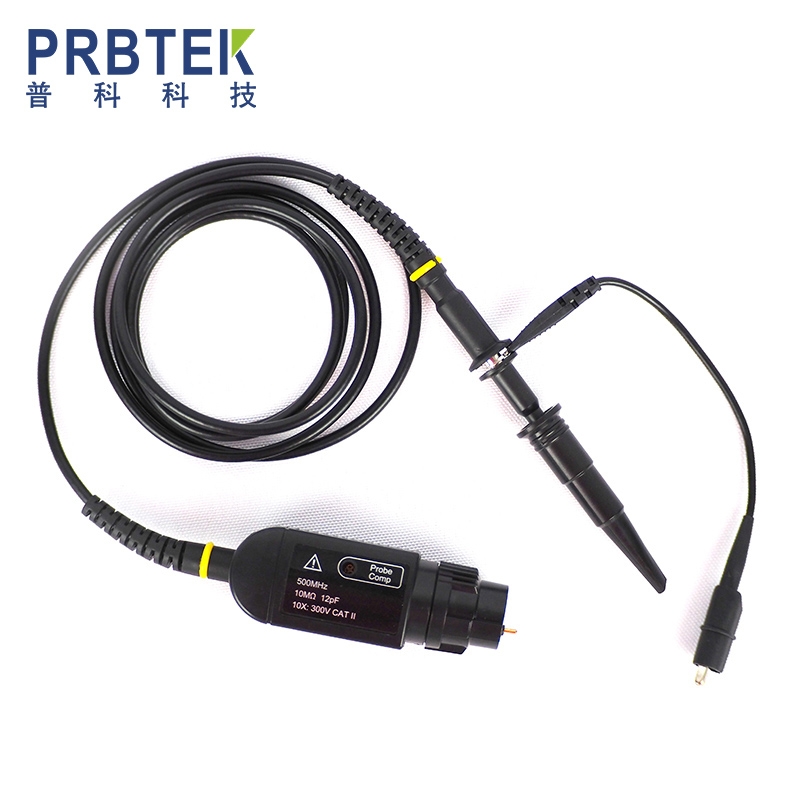

3. 高帶寬無源探頭對于常規 ESD 電壓測試場景，若無需測量超高壓或極端高頻信號，可選用高帶寬無源探頭。它成本較低、使用便捷，建議選擇帶寬 500MHz 及以上的型號，如普科PK6500（500MHz 帶寬）、羅德與施瓦茨 RT - ZP11（700MHz 帶寬），這類探頭衰減比多為 10:1，能在保證測量精度的同時，適配 ESD 測試中常見的電壓范圍，減少對被測信號的影響。

4. 近場探頭主要用于追蹤 ESD 電流的傳播路徑以排查故障。在 ESD 測試中，可搭配高帶寬示波器，通過 H 場探頭貼近被測設備的線纜、電路板等部位，耦合 ESD 產生的電磁場信號，從而定位電流的主導傳播路徑及分支。這種方式適合在 ESD 故障排查中，輔助分析放電信號對設備內部電路的干擾路徑。
