EMI 傳導發射測試：電流檢測探頭法與主流替代方案全解析

在EMI（電磁干擾）傳導發射測試中，電流檢測探頭法是常用的傳導干擾測量手段之一，除此之外，還有多種方法適用于不同測試場景、頻段和被測對象，核心方法及特點如下：

一、 替代 / 互補的 EMI 傳導發射檢測方法

1. 線路阻抗穩定網絡法（LISN 法）

這是傳導發射測試的標準方法，適用于 9 kHz–30 MHz頻段，也是民用、工業產品 EMI 認證的必測方法。

原理：LISN（線路阻抗穩定網絡）串聯在被測設備（EUT）與電網之間，提供標準的 50Ω 阻抗，同時隔離電網干擾，提取 EUT 電源線中的差模和共模干擾電壓。

優勢：阻抗穩定、重復性高，直接滿足 CISPR 11、CISPR 22 等國際標準要求，數據可用于認證。

對比電流探頭法：LISN 測電壓，聚焦電源線干擾；電流探頭測電流，可用于非電源線（如信號線）或無法接入 LISN 的場景。

2. 電壓探頭法

原理：通過高阻抗電壓探頭直接測量被測線纜與參考地之間的干擾電壓，或測量設備端口的干擾電壓。

適用場景：適用于 信號線、控制線的傳導干擾測量，或設備內部模塊間的干擾定位。

注意事項：探頭阻抗需遠高于被測回路阻抗，避免對被測信號造成負載效應，影響測量精度。

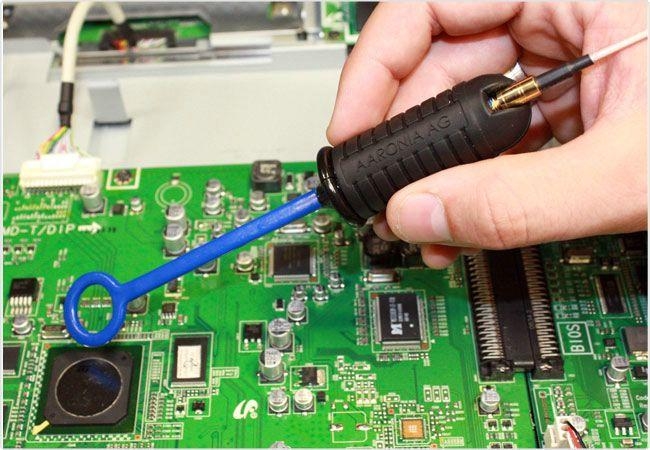

3. 近場探頭法（磁場 / 電場探頭）

屬于輻射干擾預兼容測試的常用方法，但也可輔助傳導干擾定位。

原理：利用小型磁場探頭（環形）或電場探頭（偶極子）靠近被測線纜、元器件或殼體，捕捉泄漏的近場電磁信號。

適用場景：EMI 故障定位（如查找干擾源位置）、設備內部 EMI 排查，頻段可覆蓋 MHz–GHz范圍。

對比電流探頭法：近場探頭測空間場強，用于定性分析；電流探頭測線纜電流，可定量分析傳導干擾的大小。

4. 電流分流器法

原理：將一個精密低阻值電阻（分流器）串聯在被測回路中，通過測量電阻兩端的電壓降，計算出回路中的干擾電流（\(I = U/R\)）。

優勢：在 低頻段（如 kHz 級）測量精度高，阻抗穩定，適用于精準的電流干擾定量分析。

局限性：需要斷開被測回路串聯分流器，操作相對繁瑣；高頻下寄生電感會影響測量精度，一般用于 30 MHz 以下頻段。

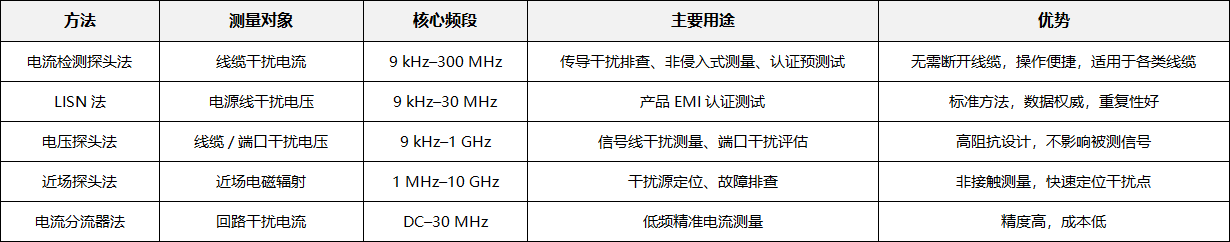

二、 不同方法的核心應用場景對比

三、 方法選擇的關鍵原則

1. 若需認證級測試：優先選擇LISN 法（電源線），符合標準要求。

2. 若需非侵入式傳導干擾排查：選擇電流檢測探頭法，適用于電源線、信號線等各類線纜。

3. 若需干擾源定位：選擇近場探頭法，快速找到設備內部的干擾發射點。

4. 若需低頻精準電流測量：選擇電流分流器法，精度優于高頻電流探頭。
