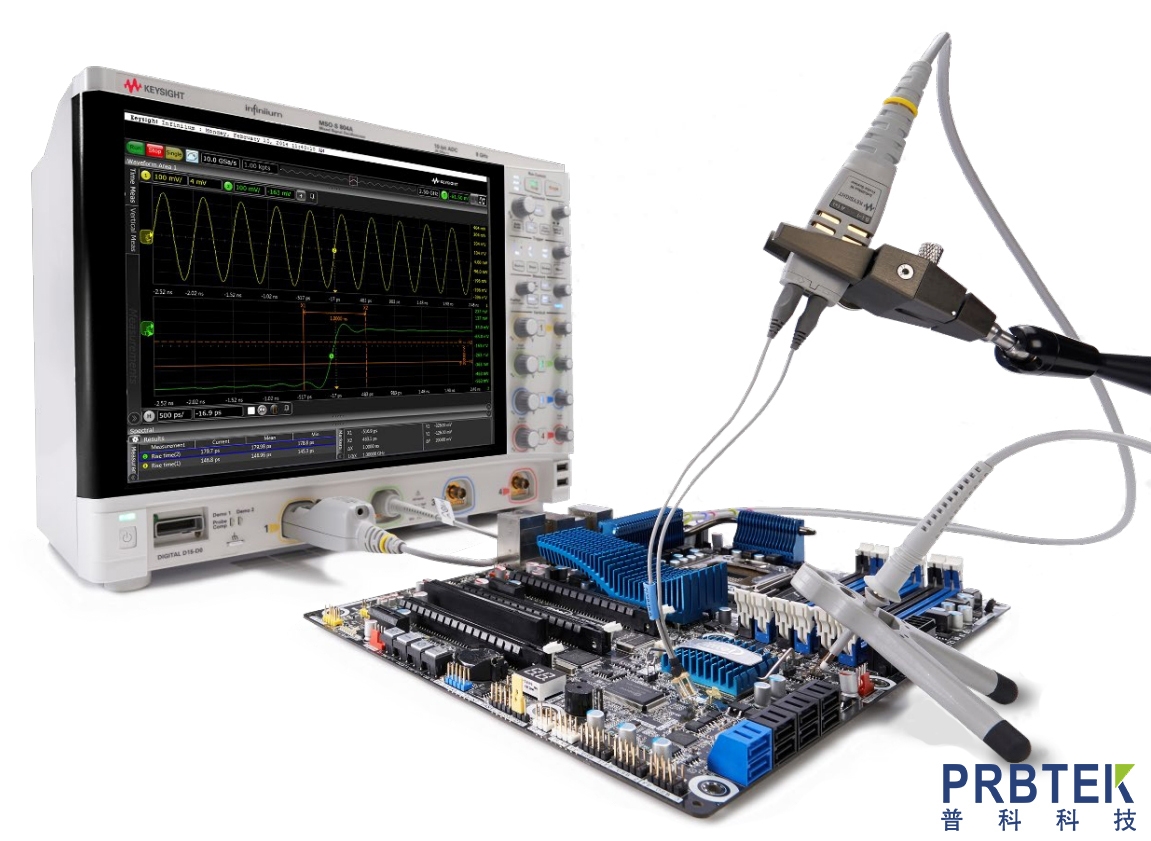

如何選擇合適的探頭動態范圍？

一、選型核心原則：動態范圍必須≥被測信號的交流波動幅度

選擇探頭動態范圍的核心邏輯的是：探頭動態范圍（峰峰值）≥ 被測信號的交流分量峰峰值，同時結合直流偏置電壓、信號頻率等參數綜合判斷，避免 “動態范圍不足導致失真” 或 “過度選型造成浪費”。

二、4 步精準選擇探頭動態范圍（實操可直接套用）

第一步：明確被測信號的關鍵參數

先梳理清楚信號的 3 個核心信息，這是選型的基礎：

直流基準電壓（Vdc）：信號的直流工作點（比如 60V、12V 等）；

交流波動幅度（Vpp_ac）：信號中交流分量的峰峰值（比如 2V、5V 等，若只知道有效值 Vrms，需換算為峰峰值：正弦波 Vpp=2×√2×Vrms≈2.828×Vrms）；

信號頻率：交流信號的頻率（比如 1kHz、1MHz 等，影響探頭帶寬選擇，間接關聯動態范圍穩定性）。

示例：被測信號為 “60V 直流 + 2V 交流峰峰值 + 1kHz 頻率”，關鍵參數即 Vdc=60V、Vpp_ac=2V、f=1kHz。

第二步：計算所需的最小動態范圍

根據信號類型，分 2 種情況計算 “必須滿足的最小動態范圍”：

純交流信號（無直流基準，Vdc=0）：

最小動態范圍 = 交流信號峰峰值（Vpp_ac）；

例：測 3V 峰峰值的正弦波，最小動態范圍≥3V。

直流疊加交流信號（有直流基準，Vdc≠0）：

最小動態范圍 = 交流信號峰峰值（Vpp_ac）（動態范圍僅針對交流波動，與直流基準無關，但需同時確認探頭偏置電壓≥直流基準 Vdc）；

例：測 “60V 直流 + 2V 交流峰峰值” 的信號，最小動態范圍≥2V，且探頭偏置電壓≥60V。

關鍵提醒：若信號存在尖峰干擾（比如電機啟動時的脈沖尖峰），需額外預留 20%~50% 的動態余量，避免尖峰導致瞬時過載。

例：交流波動 2V，但有 1.5V 尖峰，需預留 30% 余量，最小動態范圍≥（2V+1.5V）×1.3≈4.55V，優先選 5V 動態范圍的探頭。

第三步：結合探頭偏置電壓和帶寬篩選

動態范圍不是孤立參數，需與以下 2 個參數匹配，否則會影響測量效果：

偏置電壓匹配：探頭偏置電壓（Vbias）≥ 被測信號的直流基準電壓（Vdc），避免直流電平超出探頭工作范圍；

例：直流基準 60V，需選擇偏置電壓≥60V 的探頭，再搭配≥2V 的動態范圍。

帶寬匹配：探頭帶寬（BW）≥ 信號頻率的 3~5 倍（保證交流信號無衰減），且?guī)捙c動態范圍需兼容（部分探頭在高頻下動態范圍會略有下降，需查看探頭手冊）；

例：1MHz 的信號，選帶寬≥3MHz~5MHz 的探頭，同時確認該帶寬下動態范圍仍能滿足要求。

第四步：結合使用場景優化選型

根據實際使用需求，在 “滿足最小要求” 的基礎上優化，避免浪費或隱患：

實驗室精準測量（需高保真）：選擇動態范圍略大于最小需求（預留 10%~20% 余量），優先選線性度好的探頭（如差分探頭、有源探頭）；

工業現場臨時測量（有干擾）：預留 30%~50% 動態余量，同時選耐壓值更高的探頭（避免尖峰擊穿）；

低成本場景（無復雜干擾）：按最小動態范圍選型即可，無需過度追求高動態（比如測 1V 峰峰值信號，選 1V 或 2V 動態范圍均可，無需選 10V）。

三、不同場景選型示例（直接參考）

四、選型避坑：3 個常見錯誤要避開

只看直流偏置，忽略動態范圍：比如認為 “60V 偏置的探頭能測任何 60V 左右的信號”，但動態范圍不足仍會失真；

混淆 “峰值” 和 “峰峰值”：把信號峰值當成峰峰值選型（比如將 1V 峰值的信號誤判為 1V 峰峰值，選 1V 動態范圍，實際信號峰峰值 2V，導致削波）；

不預留余量：遇到信號尖峰或干擾時，瞬時過載會損壞探頭或失真，建議工業場景至少預留 30% 余量。

五、快速選型對照表（新手直接查）
