恒壓源改恒流源的實用方案

在電子電路設計里，恒壓源和恒流源是最基礎的兩種電源類型，適配不同的負載需求—— 恒壓源主打輸出電壓穩定，恒流源則能在負載變動時保持電流不變，像 LED 驅動、傳感器供電、電池充電這些場景都常用到。實際做項目時，與其重新設計恒流源，不如利用現有恒壓源改造，既省錢又靈活。核心思路很簡單：靠反饋控制把輸出電流 “管住”，下面就具體說說常用的實現方法。

一、轉換的核心邏輯

恒壓源轉恒流源，本質是加個電流反饋回路。先檢測負載回路里的電流，再和預設的基準值對比，動態調整輸出電壓，這樣就能抵消負載電阻變化對電流的影響。從理論上來說，理想恒流源的輸出阻抗得是無窮大，實際設計時要靠放大電路提高等效輸出阻抗，才能保證電流穩定。這里有個核心公式：I_out= V_ref/R_sense，其中V_ref是基準電壓，R_sense是采樣電阻。也就是說，輸出電流主要由這兩個參數決定，只要負載電阻在允許范圍內，電流就不會變。

二、三種常用實現方案

（一）串聯電阻法

這是最省事的實現方式，直接在恒壓源輸出端和負載之間串一個高精度的采樣電阻R_sense就行。負載電流變了，采樣電阻兩端的電壓（V_R=I_out×R_sense）也會跟著變，要么手動調恒壓源的輸出電壓，要么加個簡單電路自動調節，就能讓電流保持恒定。

方案優勢：電路簡單，成本低。適合對電流穩定性要求不高的場景，比如普通LED 指示燈驅動。

缺點：負載突然變化時，響應比較慢，手動調節跟不上。而且采樣電阻會額外消耗功率，效率不高。另外，電流穩定度全靠恒壓源的調節精度，不適合精密電路使用。

（二）運放反饋法

利用運算放大器的高增益、低失調特性做閉環控制，能實現高精度恒流輸出。典型電路包括恒壓源、運放、采樣電阻和調整管（晶體管或MOS 管），搭起來也不算復雜。

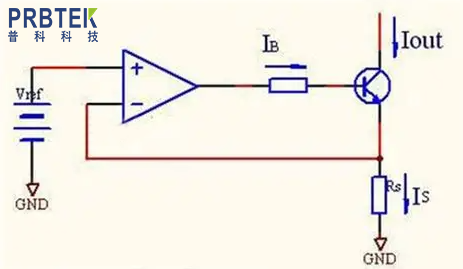

工作原理可以通俗理解：運放的同相端接基準電壓V_ref，反相端通過采樣電阻連到負載回路，調整管串在恒壓源和負載之間，運放的輸出端控制調整管的導通程度。根據運放的“虛短” 特性，同相端和反相端電壓相等，也就是 V-=V_ref，而V- 其實就是采樣電阻兩端的電壓（I_out×R_sense），所以輸出電流還是滿足I_out=V_ref/R_sense。如果負載電阻變了導致電流偏離設定值，采樣電阻的電壓信號會馬上反饋給運放，運放調整輸出電壓，改變調整管的導通電阻，把電流拉回設定值。

優勢：精度高，電流誤差能控制在±0.1% 以內，而且穩定性好、動態響應快，采樣電阻選小阻值高精度的，功率損耗也小。

（三）集成芯片法

現在電源管理芯片技術越來越成熟，用集成恒流芯片改造恒壓源，比分立元件更高效、更省心。這類芯片內部已經集成了運放、基準源、采樣電阻和保護電路，只要把恒壓源接到芯片輸入端，再通過外部電阻設定輸出電流，就能實現穩定的恒流輸出。

優勢：電路簡化，不用搭復雜的外圍電路，集成度高、可靠性強，還自帶過流、過溫保護功能，特別適合批量生產或者對可靠性要求高的場景，比如LED 陣列驅動、鋰電池恒流充電。

缺點：成本比分立元件方案稍高，而且電流調節范圍受芯片規格限制，選型時要根據實際需求核對參數。

三、適用場景對比
