高壓探頭與差分探頭的區別

在電子測量領域，探頭是示波器與被測信號之間的 “橋梁”，其選型直接決定測量結果的準確性與安全性。高壓探頭與差分探頭作為兩類常用的專用探頭，雖均用于特定場景下的信號采集，但在工作原理、測量對象、性能特點及適用場景上存在本質區別。本文將從核心維度展開對比，幫助讀者清晰理解二者的差異，避免選型誤區。

一、核心定義與工作原理：本質差異的根源

探頭的核心功能是 “適配信號”—— 將被測信號的幅度、阻抗等參數調整至示波器可處理的范圍，同時盡可能保留信號原始特征。高壓探頭與差分探頭的根本區別，始于其針對的信號類型與適配邏輯。

1. 高壓探頭 ：?jiǎn)味烁邏盒盘?hào)的 “降壓轉換器”

高壓探頭的設計目標是測量高幅值的單端信號，即信號 “一端為被測點，另一端為地（GND）” 的場景。其核心原理是通過精密的分壓網絡（通常由高壓電阻、電容組成，實現 “阻容分壓” 以保證寬頻帶特性），將數千伏甚至數萬伏的高壓信號，按固定比例（如 100:1、1000:1）衰減為示波器可承受的低電壓信號（通常不超過示波器輸入量程，如 5V、10V）。

例如，一款 1000:1 的高壓探頭，可將 10kV 的被測信號衰減為 10V 后傳入示波器，示波器再通過 “探頭衰減比設置” 反向計算出原始信號幅值。其本質是 “單端對地測量”，必須依賴公共地作為參考點，測量的是 “信號相對于地的電位差”。

2. 差分探頭：浮動信號的 “共模抑制器”

差分探頭的設計目標是測量?jī)蓚€(gè)非接地節點之間的電位差（差分信號），尤其適用于 “無公共地” 或 “地電位不穩定” 的場景（即 “浮動測量”）。其核心原理是通過兩組對稱的信號調理通道，分別采集兩個被測點（稱為 “+ 端” 和 “- 端”）的信號，再通過內部運算放大器對兩路信號進行 “減法運算”，最終輸出 “+ 端電位 - - 端電位” 的差分信號。

更關鍵的是，差分探頭具備極強的共模抑制比（CMRR）—— 能有效抑制 “+ 端和 - 端同時存在的公共干擾信號（共模信號）”，僅提取有用的差分信號。例如，在測量電機驅動電路中 “上下橋臂之間的電壓” 時，兩路信號可能均帶有 100V 的共模干擾，但差分探頭可濾除該干擾，準確測量出兩者之間 5V 的真實電位差。其本質是 “雙端非對地測量”，不依賴公共地，測量的是 “兩個點之間的相對電位差”。

二、核心參數對比：從性能維度看差異

除原理外，二者的關鍵性能參數也存在顯著區別，這些參數直接決定了其適用場景的邊界。

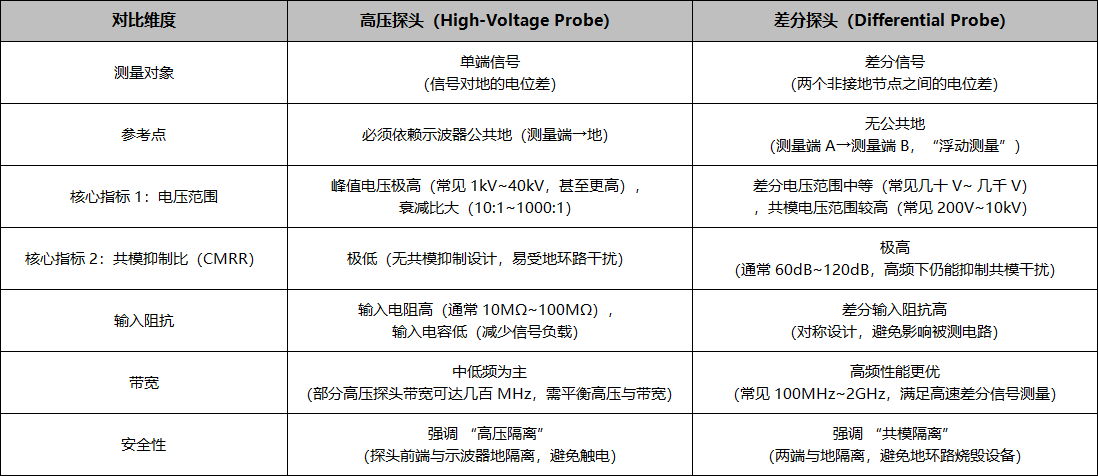

三、典型應用場景：從需求維度看選型

選型的核心邏輯是 “匹配測量需求”—— 明確被測信號是 “單端對地” 還是 “雙端差分”，是 “高幅值” 還是 “需抗干擾”，即可快速區分二者的適用場景。

1. 高壓探頭的典型應用

凡需測量 “高電壓對地電位” 的場景，均優先選擇高壓探頭，核心需求是 “安全衰減高壓信號”：

電力電子領域：測量開關電源的母線電壓（如 220V 交流整流后的 310V 直流母線）、逆變器的輸出高壓端（如新能源汽車高壓電池的 300V~800V 電壓）；

高壓設備測試：測量高壓電容的充電電壓、高壓變壓器的次級輸出電壓、雷擊測試中的瞬時高壓信號；

消費電子領域：測量微波爐高壓變壓器的輸出電壓（約 2000V）、CRT 顯示器的陽極高壓（約 20kV）。

2. 差分探頭的典型應用

凡需測量 “兩個浮動節點之間的電壓” 或 “需抑制共模干擾” 的場景，均優先選擇差分探頭，核心需求是 “準確提取差分信號”：

工業控制領域：測量變頻器輸出端的三相電壓（各相之間無公共地，且?guī)в懈哳l共模干擾）、伺服電機的驅動電壓；

高速信號領域：測量差分串行總線信號（如 USB、HDMI、Ethernet、CAN 總線），抑制線纜傳輸中的共模噪聲；

電源測試領域：測量開關電源中 “同步整流管的兩端電壓”（管兩端均不接地，需浮動測量）、線性穩壓器的輸入與輸出之間的壓差；

醫療設備領域：測量心電信號、超聲設備的模擬信號（需抑制人體耦合的共模干擾，保證測量精度）。

四、選型誤區與注意事項

在實際應用中，因混淆二者功能導致的測量誤差或設備損壞極為常見，需規避以下誤區：

1. 誤區 1：用高壓探頭測量差分信號

若將高壓探頭的 “地” 接在一個浮動節點上，“測量端” 接另一個浮動節點，看似能測量?jī)烧邏翰?，但高壓探頭無共模抑制能力，會將兩個節點上的共模干擾（如地電位差）直接計入測量結果，導致數據嚴重失真；更危險的是，若兩個節點的共模電壓超過探頭的隔離電壓，可能擊穿探頭內部絕緣，燒毀示波器。

2. 誤區 2：用差分探頭測量超高壓?jiǎn)味诵盘?hào)

差分探頭的 “差分電壓范圍” 通常遠低于高壓探頭（如差分探頭最大差分電壓僅 1000V，而高壓探頭可達 10kV），若用于測量超高壓?jiǎn)味诵盘?hào)（如 5kV 對地電壓），相當于給差分探頭的 “+ 端” 加 5kV、“- 端” 接地，其差分電壓（5kV）遠超探頭承受極限，會直接損壞探頭內部的運算放大器或隔離電路。

3. 注意事項：隔離與安全

高壓探頭需確認 “探頭前端與示波器地的隔離電壓”，避免被測電壓超過隔離值導致觸電或設備損壞；

差分探頭需確認 “共模電壓范圍”，確保兩個被測節點的對地電壓（共模電壓）不超過探頭的共模承受極限；

無論使用哪種探頭，均需遵循 “先接探頭、后接被測信號；先斷被測信號、后拆探頭” 的操作流程，避免瞬時浪涌損壞設備。

五、總結：核心差異一句話概括

高壓探頭是 “單端高壓信號的衰減器”，解決 “高電壓如何安全接入示波器” 的問題；差分探頭是 “差分信號的提取器”，解決 “浮動信號如何抗干擾測量” 的問題。二者并非 “替代關系”，而是 “互補關系”—— 明確被測信號的 “類型（單端 / 差分）” 與 “核心需求（高壓 / 抗干擾）”，是正確選型的關鍵。
