通過識別與消除電磁兼容性(EMC)薄弱環節提升抗干擾能力

　　場源工具組介紹

　　Langer EMV-Technik GmbH 提供的H2/H3場源套件 和 E1免疫開發系統 是電磁兼容性測試的核心工具。這些場源能夠精準生成可控的電場或磁場，用于定位電子組件中的EMC敏感區域。

　　場源的分級應用原理

　　1.初步篩查：采用低分辨率場源(如BS 02)對組件進行大范圍激勵，通過觀察干擾現象快速鎖定潛在故障區域。

　　2.精確定位：后續使用高分辨率場源(如BS 04 DB)發射聚焦場束，精確識別具體薄弱點。

　　注：此過程可能發現標準測試中未檢出的次臨界故障，提前消除這些隱患可增強組件魯棒性。

　　實戰案例：HDMI顯示系統故障診斷

　　故障現象

　　某處理器通過總線與RAM通信時，標準ESD脈沖會導致HDMI顯示器圖像凍結，僅能通過斷電復位解決。

　　診斷流程

　　1.錯誤復現

　　優先排除HDMI子系統(連接器/線纜/顯示器)

　　使用E1系統中的BS 02磁場源(最大覆蓋直徑2cm)進行全域掃描(圖1)

　　2.區域聚焦

　　在處理器與RAM區域成功復現故障

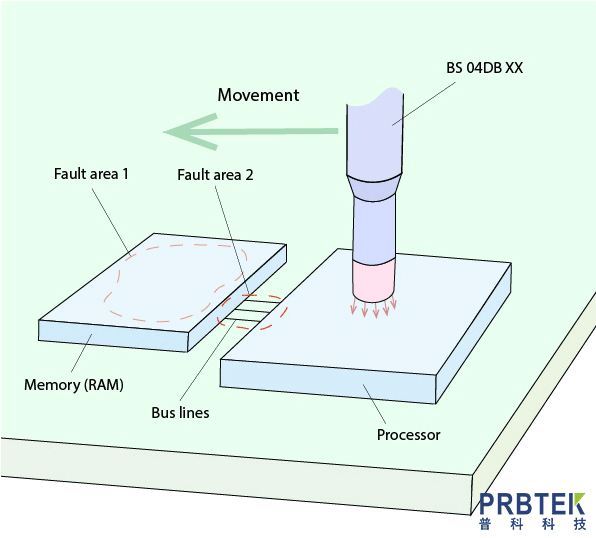

　　換用BS 04 DB場源(H2/H3套件兼容)縮小范圍至IC間總線(圖2)

　　3.根因確認

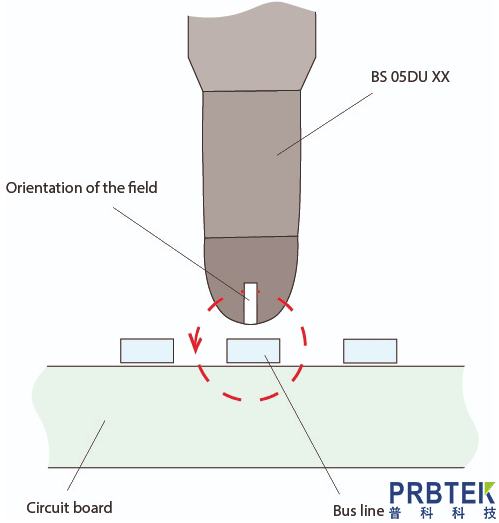

　　BS 05 DU場源直接激勵總線線路，100%復現凍結故障(圖3)

　　新增發現的"棋盤格"圖像錯誤屬于次臨界現象

　　解決方案

　　即時措施：用銅箔屏蔽總線線路，經測試可完全消除故障

　　長期設計：在PCB布局中將總線置于內層并增加接地屏蔽

　　關鍵建議

　　早期測試：建議在首版原型階段即開展場源掃描，避免后期高成本設計變更

　　工具選擇：

　　? E1免疫開發系統

　　? H場源套件H2/H3
