高壓差分探頭輸出是單端信號么？

　　高壓差分探頭的輸出信號性質是一個需要仔細分析的技術問題，其輸出形式與探頭設計和工作原理密切相關。以下是專業角度的解析：

　　一、信號輸出本質

　　1.典型輸出形式：

　　絕大多數商用高壓差分探頭(如Tektronix THDP0200、Keysight N2790A)輸出為單端信號

　　輸出阻抗通常為50Ω(匹配示波器輸入)

　　標準輸出電壓范圍±8V(對應最大量程)

　　2.信號轉換流程：

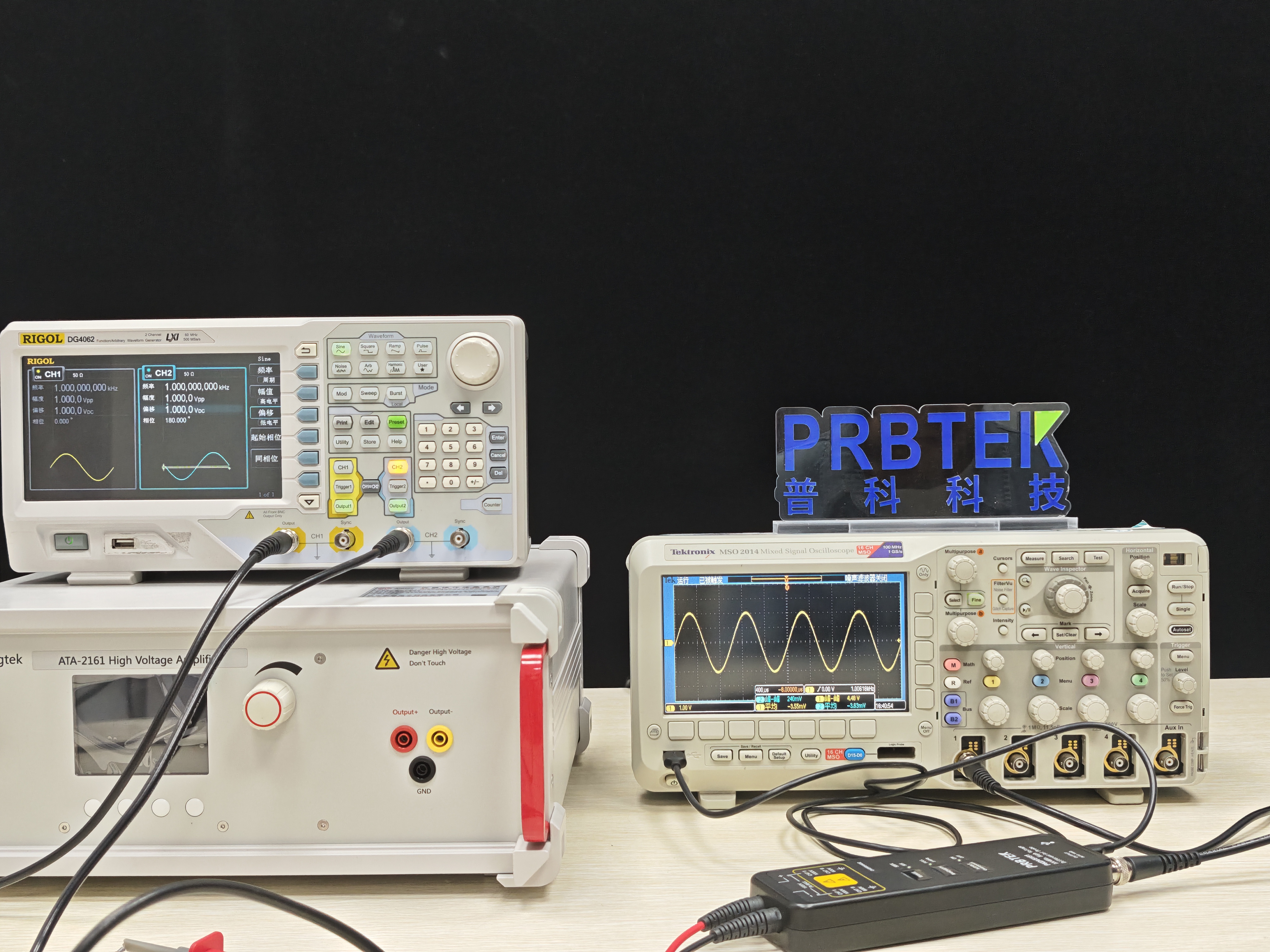

　　高壓差分輸入 → 衰減網絡 → 差分放大器 → 單端轉換電路 → BNC輸出

　　二、技術實現細節

　　1.內部架構特點：

　　采用儀表放大器(INA)結構實現差分-單端轉換

　　共模抑制比(CMRR)關鍵參數：

　　DC~1MHz: >80dB

　　100MHz: >60dB

　　典型轉換損耗：<0.1dB(1MHz時)

　　2.輸出電路設計：

　　使用電流反饋型運放(CFA)保證大擺率

　　輸出級采用推挽結構(驅動能力≥±100mA)

　　內置過壓保護(通?！?5V鉗位)

　　三、特殊案例說明

　　1.真差分輸出型號：

　　少數研究級探頭(如Lecroy AP033)提供雙BNC差分輸出

　　需配合示波器差分輸入通道使用

　　優勢：保留完整共模噪聲抑制能力

　　2.混合輸出設計：

　　部分探頭(如Pintek DP-25K)同時提供：

　　主輸出：單端信號

　　輔助輸出：原始差分信號(需外接差分放大器)

　　四、工程應用建議

　　1.示波器連接規范：

　　使用50Ω同軸電纜(長度<1m時)

　　避免接地環路(建議使用隔離變壓器)

　　對于>100MHz測量，需進行時延校準

　　2.信號完整性維護：

　　單端輸出時，保持示波器輸入阻抗匹配

　　高頻測量(>50MHz)建議：

　　使用SMA連接器替代BNC

　　增加50Ω終端電阻(遠端匹配)

　　五、技術發展趨勢

　　新一代探頭設計呈現以下變革：

　　1.智能輸出切換：

　　可編程輸出模式(單端/差分可選)

　　自動阻抗匹配(25Ω/50Ω/1MΩ自適應)

　　2.數字輸出探頭：

　　直接輸出LVDS差分?jǐn)?shù)字信號(如Picoscope 6000系列)

　　集成12bit ADC(采樣率可達1GS/s)

　　總結而言，當前市場主流高壓差分探頭確實輸出單端信號，這是權衡成本、兼容性和性能后的最優設計。但在特定高頻或高精度應用場景下，需特別注意這種轉換對測量系統共模抑制能力的影響。
