探頭為什么會有那么多附件?

　　大多數探頭帶有一套標準附件。這些附件通常包括連接探頭的地線夾、補償調節(jié)工具及協助把探頭連接到各個測試點的一個或多只探頭尖端附件。圖1說明了典型通用電壓探頭及其標準附件實例。

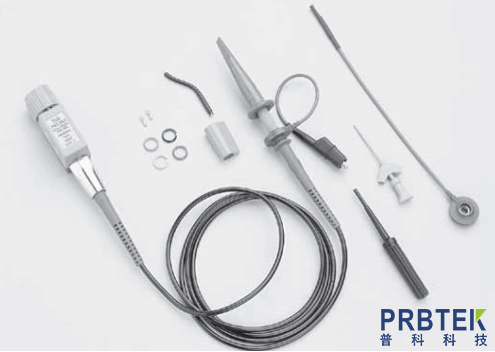

　　圖1.帶有標準附件的典型通用電壓探頭

　　為特定應用領域(如探測表面封裝設備)設計的探頭可能在標準附件包裝中包括額外的探頭尖端適配 器。另外，可以作為探頭選件，提供各種專用附件。圖2說明了為用于小型探頭而設計的多種探頭尖端適配器類型。

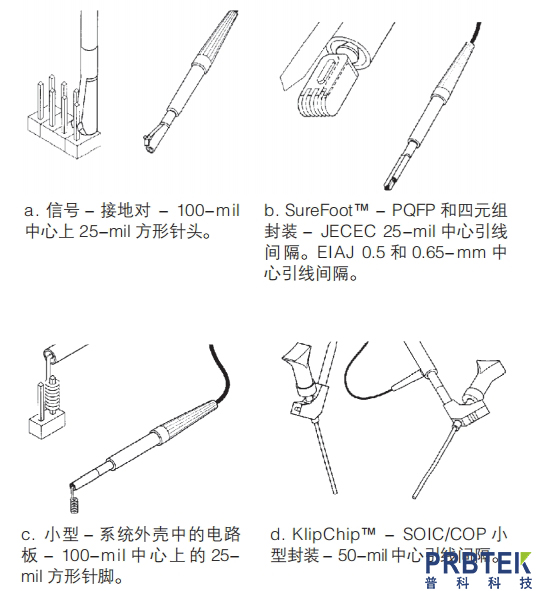

　　圖2.小型探頭使用的探頭頭部適配器部分實例。這些適配器可以明顯容易得多地探測小型電路，通過提供信號完整性高的探頭測試單點連接，可以提高測量精度

　　必需知道，大多數探頭附件，特別是探頭尖端適配器，是為與特定探頭型號一起使用而設計的。我們建議不要使用在不同探頭制造商生產的探頭型號之間倒換的適配器，因為它可能會導致測試點連接不良，或損壞探頭或探頭適配器。

　　在選擇要購買的探頭時，應考慮將要探測的電路類型及使探測變得更快、更簡便的任何適配器或附件。在許多情況下，價格低廉的商用探頭不允許選擇適配器選件。另一方面，通過示波器制造商獲得的探頭通常允許非常廣泛地選擇根據特定需求調整探頭的附件。圖3說明了其中一個實例，其中顯示了為某類探頭提供的各種附件和選件。當然，這些附件和選件會因不同的探頭類型和型號而變化。

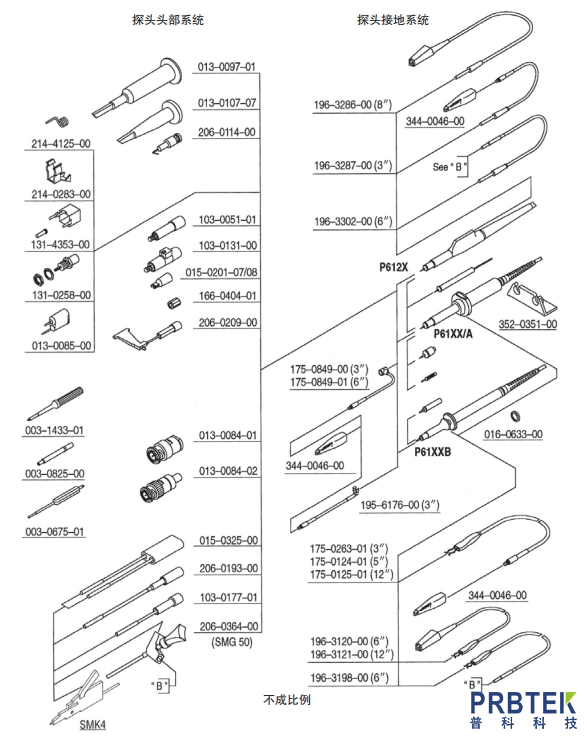

　　圖3為5-mm(微型)探頭系統(tǒng)提供的各種附件實例。

      其它探頭系列擁有不同的附件，具體取決于該系列探頭面向的應用。
