示波器和探頭在測量中關于信號峰值、峰峰值和有效值的區別

　　在使用示波器和探頭進行測量時，信號的峰值、峰峰值和有效值是三個重要的參數，它們具有不同的含義和用途，以下為你詳細介紹：

　　定義

　　峰值(Peak Value)

　　指的是信號在一個周期內偏離零電平的最大值。對于交流信號而言，有正峰值和負峰值。例如，一個正弦波信號，其正峰值就是波形在正半軸上距離零電平的最大垂直距離。

　　對于單極性信號(如直流偏置的交流信號)，通常只關注正峰值。

　　峰峰值(Peak - to - Peak Value，Vpp)

　　是指信號波形中最大值和最小值之間的差值。對于正弦波來說，峰峰值等于正峰值與負峰值絕對值之和。如果一個正弦波的正峰值是 +5V，負峰值是 -5V，那么它的峰峰值就是 10V。

　　有效值(Root Mean Square Value，RMS)

　　也稱為均方根值，是從熱效應的角度來衡量交流信號大小的一個參數。它是通過對信號在一個周期內的瞬時值進行平方、求平均值，然后再取平方根得到的。

　　例如，對于一個純電阻負載，一個交流信號的有效值所產生的熱效應與一個直流信號所產生的熱效應相等。以正弦波為例，其有效值，若正弦波峰值為 ，則其有效值 Vrms=1V。

　　測量方法

　　峰值測量

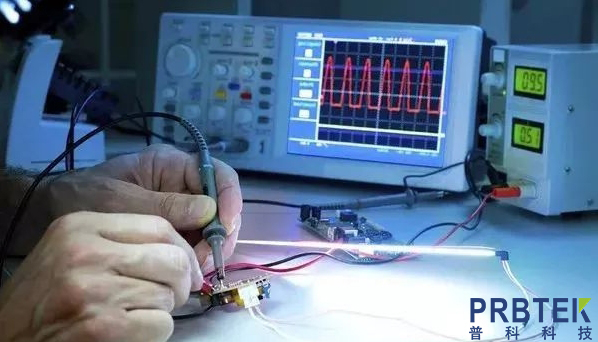

　　使用示波器測量峰值時，通常可以通過調整示波器的垂直刻度和水平刻度，使信號波形清晰顯示在屏幕上。然后，利用示波器的光標功能，將光標分別放置在信號的峰值點和零電平上，示波器會自動顯示出兩者之間的電壓差值，即為峰值。

　　探頭的選擇會影響峰值測量的準確性。例如，探頭的帶寬不足可能會導致高頻信號的峰值被衰減，從而使測量結果偏低。

　　峰峰值測量

　　同樣借助示波器的光標功能，將兩個光標分別放置在信號的最大值點和最小值點上，示波器顯示的兩個光標之間的電壓差值就是峰峰值。

　　探頭的衰減比會影響峰峰值的讀數。比如，使用 10:1 衰減探頭時，示波器上顯示的電壓值需要乘以 10 才是實際信號的峰峰值。

　　有效值測量

　　現代示波器一般具備直接測量有效值的功能?？梢酝ㄟ^示波器的測量菜單選擇有效值測量選項，示波器會自動計算并顯示出信號的有效值。

　　對于一些復雜的非正弦波信號，使用真有效值測量功能的示波器和探頭才能準確測量其有效值。普通的平均值響應的測量設備可能會產生較大的測量誤差。

　　實際應用中的區別

　　峰值的應用

　　在評估電子元件的耐壓能力時，峰值是一個關鍵參數。例如，電容器所能承受的最大電壓就是其耐壓值，這個耐壓值通常是指峰值電壓。如果信號的峰值超過了電容器的耐壓值，電容器可能會被擊穿損壞。

　　在分析脈沖信號時，峰值可以反映脈沖的強度。比如在雷達系統中，脈沖信號的峰值決定了雷達的探測距離和精度。

　　峰峰值的應用

　　在音頻系統中，峰峰值可以用來描述音頻信號的動態范圍。動態范圍越大，聲音的表現就越豐富，從輕柔的背景音樂到強烈的鼓點都能清晰呈現。

　　在數字電路中，峰峰值可以用來判斷信號的邏輯電平是否符合要求。例如，對于 TTL 邏輯電路，高電平的峰峰值和低電平的峰峰值都有特定的范圍。

　　有效值的應用

　　在電力系統中，有效值是衡量交流電壓和電流大小的常用參數。電力設備的額定電壓和額定電流通常都是指有效值。例如，家庭用電的 220V 就是指有效值，使用有效值可以方便地計算電力設備的功率。

　　在測量交流信號的功率時，需要使用有效值。因?yàn)楣β蔖=VI(對于純電阻負載)，這里的 V 和 I都應該是有效值。
