開關電源 X 電容放電測試：普通探頭和高壓探頭該如何選？

　　在開關電源的測試與研究中，X 電容放電情況的監測是一個重要環節。而在這一過程中，選擇合適的探頭對于獲取準確、可靠的數據至關重要。究竟該使用普通探頭還是高壓探頭，需要我們從多個方面進行深入分析。

　　一、X 電容在開關電源中的角色與放電特性

　　X 電容是跨接在開關電源輸入端的電源線之間的電容，主要用于抑制電磁干擾(EMI)。在開關電源正常工作時，X 電容會儲存一定的電荷。當電源關閉后，X 電容需要進行放電，以確保維修人員的安全以及避免對后續電路產生潛在影響。其放電過程具有一定的特殊性，在初始階段，電壓較高，放電電流較大，隨后隨著電荷的釋放，電壓和電流逐漸減小。

　　二、普通探頭的特點及適用性分析

　　普通探頭通常具有較低的耐壓能力，一般適用于測量較低電壓信號。其優點在于價格相對較為便宜，操作簡單，并且對于一些低電壓、小信號的測量能夠提供較為準確的結果。在帶寬方面，普通探頭也能滿足一些常規信號的測量需求。

　　然而，在開關電源 X 電容放電測量場景下，普通探頭存在明顯的局限性。由于 X 電容放電初始階段電壓較高，可能遠遠超過普通探頭的耐壓極限。一旦超過耐壓值，探頭很可能會被損壞，不僅無法完成測量任務，還可能導致測量設備的損壞，甚至危及操作人員的安全。因此，普通探頭一般不適用于直接測量 X 電容的放電過程，除非經過特殊的降壓處理。但這種降壓處理可能會引入額外的誤差，影響測量的準確性。

　　三、高壓探頭的特點及適用性分析

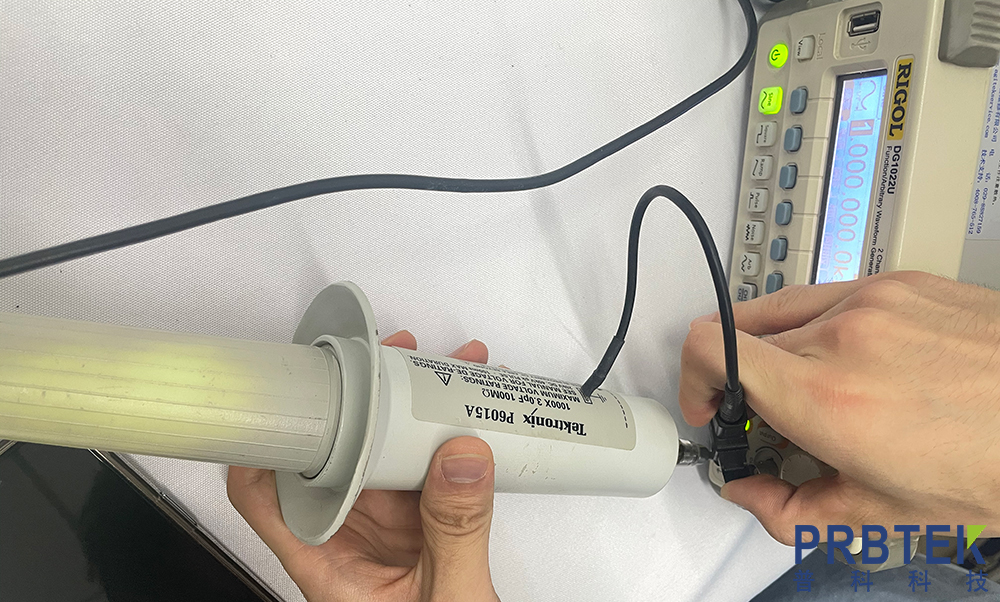

　　高壓探頭具備較高的耐壓能力，能夠承受 X 電容放電過程中產生的高電壓。它采用了特殊的設計和材料，以確保在高壓環境下能夠安全、穩定地工作。高壓探頭通常具有良好的絕緣性能和電氣隔離性能，能夠有效保護測量設備和操作人員免受高壓的危害。

　　在測量精度方面，優質的高壓探頭能夠在高壓測量時保持較高的準確性，能夠準確捕捉 X 電容放電過程中的電壓變化和電流變化。此外，高壓探頭還具有較寬的帶寬，可以滿足對快速變化的放電信號的測量需求。因此，高壓探頭非常適合用于測量開關電源 X 電容的放電過程，能夠?yàn)楣こ處熖峁?zhǔn)確、可靠的數據，有助于深入分析 X 電容的放電特性，優化開關電源的設計。

　　四、選擇建議

　　綜合考慮普通探頭和高壓探頭的特點以及開關電源 X 電容放電的特性，在進行 X 電容放電測量時，應優先選擇高壓探頭。如果在某些特殊情況下，確實需要使用普通探頭，可以通過設計合適的分壓電路將 X 電容放電電壓降低到普通探頭可承受的范圍，但這種方法需要謹慎操作，并且要充分考慮分壓電路引入的誤差。

　　在實際應用中，為了確保測量的準確性和安全性，還需要注意探頭的校準和維護。無論是普通探頭還是高壓探頭，定期校準都能夠保證其測量精度。同時，要按照正確的操作規程使用探頭，避免因操作不當導致測量誤差或設備損壞。

　　總之，在開關電源 X 電容放電測量中，高壓探頭憑借其高耐壓、高精度和寬帶寬等優勢，成為了首選的測量工具。正確選擇和使用探頭，對于深入研究開關電源的性能和保障設備安全具有重要意義。
