皮爾森電流環在瞬間電流測量上的應用

　　一、引言

　　在許多電氣系統和電子設備的研究、測試與故障診斷中，瞬間電流的測量是一項至關重要的任務。皮爾森電流環(Pearson Current Transformer，PCT)作為一種專門用于電流測量的傳感器，在瞬間電流測量方面具有獨特的優勢。本文將深入探討皮爾森電流環在瞬間電流測量中的原理、特點、應用以及相關的測量技術要點。

　　二、皮爾森電流環的原理

　　1.基本結構

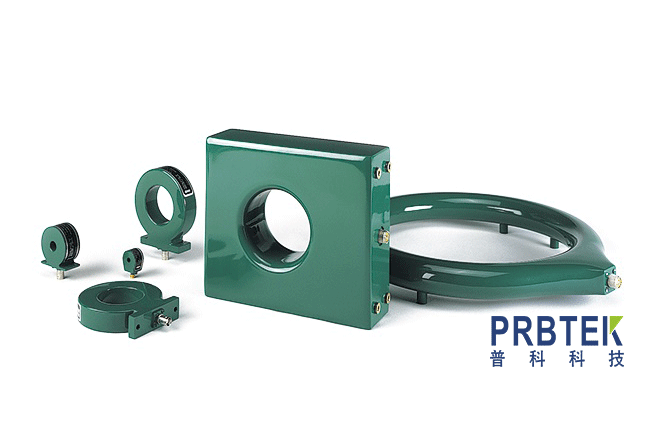

　　皮爾森電流環通常由一個環形的鐵芯和繞在鐵芯上的次級線圈組成。初級電流(即被測電流)通過環形鐵芯的中心孔。根據電磁感應定律，當被測電流(I_p)流過初級時，會在鐵芯中產生磁場。

　　這個磁場會在次級線圈中感應出電動勢(E_s)，其大小與被測電流的變化率成正比。對于理想的皮爾森電流環，次級感應電動勢，其中M為互感系數，取決于電流環的結構參數，如鐵芯的磁導率、初級和次級線圈的匝數等。

　　2.瞬間電流測量原理

　　當瞬間電流通過初級時，由于瞬間電流具有快速的變化率，會在次級線圈中產生一個相應的感應電動勢脈沖。通過測量這個感應電動勢脈沖的特性，就可以推斷出瞬間電流的相關信息。

　　例如，如果已知電流環的互感系數M，并且測量得到感應電動勢E_s隨時間的變化曲線，那么可以通過對E_s = 進行積分運算來得到瞬間電流I_p隨時間的變化關系，即，其中I_p0為初始電流。

　　三、皮爾森電流環的特點

　　1.寬頻響應特性

　　皮爾森電流環能夠?qū)軐掝l率范圍的電流信號進行測量。它可以響應從直流到數兆赫茲甚至更高頻率的瞬間電流變化。這使得它在諸如電力電子設備的開關瞬態測量、電磁脈沖檢測等多種應用場景中都能發揮作用。

　　2.高精度測量

　　由于其基于電磁感應原理，在設計和制造良好的情況下，可以實現高精度的電流測量。其測量精度通?？梢赃_(dá)到百分之幾甚至更高，能夠滿足對瞬間電流精確測量的要求。

　　3.電氣隔離

　　皮爾森電流環在測量過程中實現了初級電路(被測電流電路)和次級電路(測量電路)之間的電氣隔離。這一特性在高電壓、大電流的測量環境中非常重要，可以保護測量設備和操作人員的安全，同時避免測量電路對被測電路的干擾。

　　四、皮爾森電流環在瞬間電流測量中的應用

　　1.電力系統故障診斷

　　在電力系統中，短路故障等會產生瞬間的大電流。皮爾森電流環可以安裝在電力線路上，用于測量故障瞬間的電流大小和波形。通過對瞬間電流的分析，可以確定故障的類型(如相間短路、接地短路等)、故障發生的位置以及故障的嚴重程度等信息。

　　2.電子設備的電磁兼容性(EMC)測試

　　電子設備在開關電源、高速數字電路等運行過程中會產生瞬間電流脈沖，這些脈沖可能會產生電磁干擾(EMI)。使用皮爾森電流環可以測量這些瞬間電流脈沖的幅度、頻率等參數，從而評估電子設備的電磁兼容性，并且為改進設備的設計以降低電磁干擾提供依據。

　　3.脈沖功率系統研究

　　在脈沖功率系統中，如脈沖激光器、電磁軌道炮等設備，會產生極高功率的瞬間電流脈沖。皮爾森電流環能夠準確測量這些脈沖電流的特性，包括峰值電流、上升時間、脈寬等，這對于研究脈沖功率系統的性能、優化系統設計以及確保系統安全運行具有重要意義。

　　五、皮爾森電流環瞬間電流測量的技術要點

　　1.帶寬匹配

　　在測量瞬間電流時，要確保皮爾森電流環的帶寬能夠覆蓋瞬間電流的頻率成分。如果電流環的帶寬不足，可能會導致測量信號失真，無法準確反映瞬間電流的真實特性。因此，需要根據被測瞬間電流的頻率范圍選擇合適帶寬的皮爾森電流環。

　　2.負載匹配

　　皮爾森電流環的次級輸出是一個感應電動勢信號，其輸出特性與連接的負載有關。在測量時，要根據電流環的輸出阻抗選擇合適的負載電阻，以實現最大功率傳輸和準確的信號測量。如果負載不匹配，可能會引起信號反射，影響測量精度。

　　3.校準與誤差補償

　　為了確保測量的準確性，需要對皮爾森電流環進行定期校準。校準過程包括確定電流環的互感系數、測量誤差等參數。同時，由于溫度、磁場干擾等因素可能會引起測量誤差，需要采用相應的誤差補償技術，如溫度補償電路、磁場屏蔽措施等。

　　六、結論

　　皮爾森電流環在瞬間電流測量領域具有不可替代的作用。其基于電磁感應原理的獨特設計，使其具備寬頻響應、高精度和電氣隔離等諸多優點。通過在電力系統故障診斷、電子設備電磁兼容性測試以及脈沖功率系統研究等眾多領域的廣泛應用，皮爾森電流環為瞬間電流的準確測量提供了有效的解決方案。然而，在實際使用中，需要注意帶寬匹配、負載匹配、校準和誤差補償?shù)燃夹g(shù)要點，以充分發揮其在瞬間電流測量中的優勢，滿足不同應用場景下對瞬間電流測量的精確性和可靠性要求。
