BNC轉三同軸鱷魚夾線測試二極管的方法

　　一、引言

　　二極管是一種常見的電子元件，在電子電路中起著重要的作用，如整流、限幅、穩壓等。準確測試二極管的性能對于確保電路正常工作至關重要。BNC轉三同軸鱷魚夾測試線為二極管的測試提供了一種方便的連接方式，本文將詳細介紹使用這種測試線測試二極管的方法。

　　二、測試前的準備

　　1.設備與工具

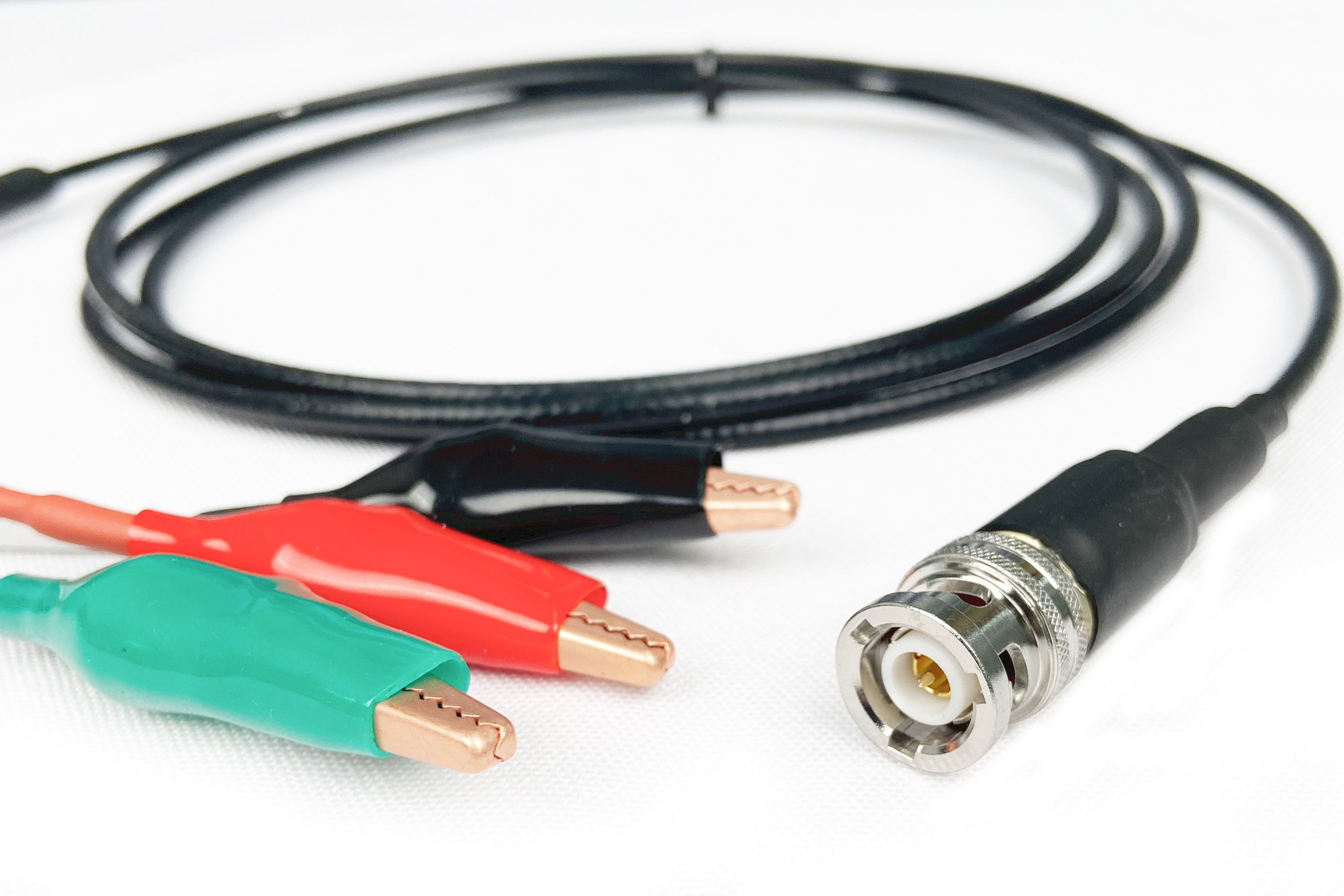

　　BNC轉三同軸鱷魚夾測試線：這種測試線一端為BNC接口，可連接到測試儀器(如示波器、信號發生器等)，另一端為三同軸結構，末端帶有鱷魚夾，方便夾取被測二極管。

　　測試儀器：根據測試需求選擇合適的儀器，如萬用表(用于測量二極管的正向電壓降、反向電阻等基本參數)或者示波器(用于觀察二極管在電路中的信號處理情況)。

　　被測二極管：確保二極管外觀無明顯損壞，引腳干凈。

　　2.安全檢查

　　檢查測試儀器是否接地良好，避免測試過程中出現漏電等安全問題。

　　確認測試線無破損、短路等情況，以保證測試的準確性和安全性。

　　三、使用萬用表測試二極管

　　1.連接測試線

　　將BNC轉三同軸鱷魚夾測試線的BNC端插入萬用表的相應接口(如果萬用表有專門的BNC接口;如果沒有，可以使用合適的轉接器)。

　　把萬用表置于二極管測試檔。

　　使用鱷魚夾分別連接二極管的兩個引腳。一般來說，紅色鱷魚夾(對應萬用表紅表筆)連接二極管的陽極(正極)，黑色鱷魚夾(對應萬用表黑表筆)連接二極管的陰極(負極)。

　　2.測試正向特性

　　當正確連接后，萬用表會顯示二極管的正向電壓降。對于普通硅二極管，正向電壓降通常在0.6 - 0.7V左右;對于鍺二極管，正向電壓降約為0.2 - 0.3V。

　　如果顯示的電壓值超出正常范圍，可能表示二極管性能不良，如正向?qū)妷哼^(guò)高可能是二極管內部存在較大的電阻或者已經損壞。

　　3.測試反向特性

　　交換鱷魚夾與二極管引腳的連接，即紅色鱷魚夾連接二極管的陰極，黑色鱷魚夾連接二極管的陽極。

　　此時萬用表應顯示較高的反向電阻值(對于數字萬用表，可能顯示“OL”表示開路)。如果顯示的反向電阻值過小，說明二極管存在反向漏電現象，嚴重時可能表示二極管已經被擊穿。

　　四、使用示波器測試二極管

　　1.連接測試線與設置示波器

　　將BNC轉三同軸鱷魚夾測試線的BNC端連接到示波器的通道接口。

　　根據需要設置示波器的垂直靈敏度、水平時基等參數。

　　把示波器的觸發模式設置為合適的模式，如邊沿觸發，以穩定顯示二極管兩端的電壓波形。

　　2.測試二極管在電路中的作用

　　如果二極管在一個簡單的整流電路中，例如與一個交流電源和一個電阻串聯。將鱷魚夾分別連接到二極管的兩端，觀察示波器上顯示的電壓波形。

　　在正向?qū)〞r(shí)，示波器將顯示二極管兩端的正向電壓降波形，其形狀和幅度取決于電路中的電源電壓、電阻值等因素。

　　在反向截止時，示波器將顯示二極管兩端接近電源峰值的反向電壓波形(減去二極管的微小反向漏電壓)，這可以直觀地看到二極管在電路中的整流效果。

　　五、測試結果的記錄與分析

　　1.記錄

　　無論是使用萬用表還是示波器進行測試，都要準確記錄測試結果。對于萬用表測試，記錄正向電壓降和反向電阻值;對于示波器測試，記錄二極管兩端的電壓波形特征，如幅度、頻率、占空比等(如果適用)。

　　2.分析

　　根據記錄的結果分析二極管的性能。如果測試結果與二極管的正常參數相差較大，需要進一步檢查二極管是否損壞、測試連接是否正確或者電路中是否存在其他影響因素。

　　六、注意事項

　　1.避免誤操作

　　在連接和拆卸鱷魚夾時，確保測試儀器處于關閉狀態或者在安全操作范圍內，避免因誤操作導致測試儀器損壞或者人身傷害。

　　2.鱷魚夾的夾緊力

　　鱷魚夾夾緊二極管引腳時，要注意夾緊力適中，避免夾傷引腳或者造成引腳松動，影響測試結果。

　　3.測試環境

　　盡量在干燥、無靜電的環境中進行測試，以防止靜電對二極管造成損壞。

　　通過以上方法，可以較為準確地使用BNC轉三同軸鱷魚夾測試線對二極管進行測試，從而為電子電路的設計、維修和調試提供可靠的依據。
