電壓測量全攻略：儀器選擇、電壓探頭應用及特殊情況處理

　　一、測量電壓的基本概念

　　電壓，也稱作電勢差或電位差，是衡量單位電荷在靜電場中由于電勢不同所產生的能量差的物理量。在電路中，電壓是使電荷定向移動形成電流的原因。準確測量電壓對于電路的設計、故障診斷、設備維護以及確保電氣系統的安全穩定運行至關重要。

　　二、測量電壓的常用儀器

　　(一)萬用表

　　1.工作原理

　　萬用表是一種多功能的電學測量儀器，可以用來測量電壓、電流、電阻等多種電學參數。對于電壓測量，萬用表內部有一個電壓測量電路，當表筆連接到被測電壓的兩端時，被測電壓會在測量電路中產生電流，通過測量這個電流的大小，并根據萬用表內部的電阻等元件參數，利用歐姆定律($V = IR$)計算出電壓值。

　　2.使用方法

　　在測量直流電壓時，首先要將萬用表置于直流電壓測量檔位，確保量程大于被測電壓的估計值。然后將紅表筆連接到被測電壓的正極，黑表筆連接到負極。對于交流電壓測量，只需將萬用表置于交流電壓測量檔位，量程選擇合適后，將表筆連接到被測交流電源的兩端即可。

　　例如，要測量一個9V的直流電池電壓，將萬用表打到直流電壓檔，量程選擇10V檔(確保量程大于9V)，然后將紅表筆接電池正極，黑表筆接電池負極，萬用表顯示的數值即為電池電壓。

　　(二)示波器

　　1.工作原理

　　示波器通過電子槍發射電子束，電子束在垂直和水平方向的電場作用下發生偏轉，從而在熒光屏上顯示出被測信號的波形。在測量電壓時，示波器根據垂直方向的偏轉幅度來確定電壓的大小。示波器內部有一個垂直放大器，被測電壓信號經過垂直放大器放大后，使電子束在垂直方向產生相應的偏轉。

　　2.使用方法

　　首先要將示波器的探頭連接到被測信號源。對于測量直流電壓，將示波器設置為直流耦合模式，調節垂直靈敏度旋鈕，使波形在屏幕上能夠清晰顯示。此時，屏幕上顯示的垂直方向的位移量就對應著被測直流電壓的大小。對于交流電壓測量，將示波器設置為交流耦合模式，同樣調節垂直靈敏度旋鈕，根據波形的峰 - 峰值($V_{pp}$)來確定交流電壓的大小。

　　三、電壓探頭在電壓測量中的應用

　　(一)電壓探頭的類型與特點

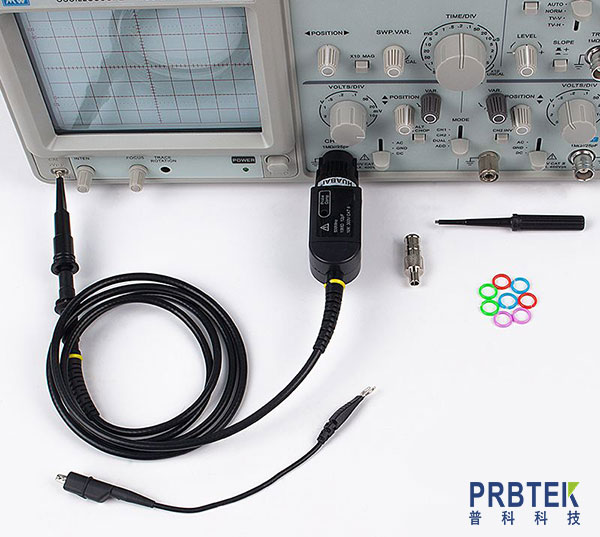

　　1.無源電壓探頭

　　無源電壓探頭是最常見的一種電壓探頭，它不需要外部電源供電。其特點是結構簡單、成本較低。無源電壓探頭的輸入電阻相對較高(一般為幾兆歐到十幾兆歐)，輸入電容較小(幾皮法到幾十皮法)。這種探頭適用于測量低頻、低電壓信號，例如在直流電路和音頻電路中的電壓測量。然而，由于其輸入電容的存在，在測量高頻信號時會導致信號失真。

　　2.有源電壓探頭

　　有源電壓探頭內部包含有源放大電路，需要外部電源供電(通常由測量儀器提供)。它具有極高的輸入阻抗(可達100kΩ以上)和極低的輸入電容(小于1pF)。這使得它非常適合于測量高頻、高速信號，如在高速數字電路和射頻電路中的電壓測量。有源電壓探頭能夠在不顯著影響被測電路的情況下準確獲取信號，但它的成本相對較高，并且需要正確的電源供應和校準。

　　3.差分電壓探頭

　　差分電壓探頭用于測量兩個信號之間的差分電壓。它有兩個輸入通道，主要目的是抑制共模信號。在實際電路中，存在大量的共模干擾信號，例如在長電纜傳輸信號時，由于電磁感應等原因，會在兩根導線上同時產生相同的干擾信號。差分探頭只對兩個輸入信號的差值進行放大，而對共模信號(兩個輸入信號中的相同部分)具有很強的抑制能力。這使得差分探頭在測量存在共模干擾的差分信號時非常有效，如在電機驅動電路、電力電子設備中的電壓測量。

　　(二)電壓探頭的使用要點

　　1.探頭的連接

　　在使用電壓探頭時，要確保探頭與被測電路的連接正確。對于示波器探頭，通常有一個探頭尖端和一個接地夾。探頭尖端連接到被測電壓的測試點，接地夾要連接到被測電路的接地端。在連接過程中，要避免探頭尖端與其他電路元件短路，同時也要確保接地良好，以防止測量誤差和干擾。

　　2.探頭的校準

　　為了確保測量的準確性，電壓探頭需要定期進行校準。對于有源電壓探頭和差分電壓探頭，校準更為重要。校準的內容包括探頭的增益、偏移等參數。不同類型的探頭有不同的校準方法，一般可以按照探頭的使用說明書進行操作。例如，一些示波器探頭可以通過示波器內部的校準功能進行校準，將探頭連接到已知標準電壓源上，調整示波器的校準旋鈕，使測量值與標準值相符。

　　3.考慮探頭的負載效應

　　當電壓探頭連接到被測電路時，會對被測電路產生負載效應。由于探頭的內阻，會改變被測電路的原有狀態。在測量高阻抗電路中的電壓時，這種負載效應更為明顯。例如，在測量一個高阻抗的放大器輸出電壓時，如果使用輸入阻抗較低的探頭，會導致被測電壓明顯下降，從而產生測量誤差。因此，在測量高阻抗電路時，應選擇輸入阻抗足夠高的探頭，以減小負載效應的影響。

　　四、特殊電壓測量情況

　　(一)高電壓測量

　　1.采用分壓原理

　　在測量高電壓時，往往不能直接使用普通的電壓表或示波器探頭。一種常見的方法是采用分壓原理。例如，使用高壓探頭，高壓探頭內部有一個高阻值的分壓電阻。被測高電壓施加在分壓電阻兩端，通過測量分壓電阻上的一部分電壓，再根據分壓比計算出被測高電壓的值。

　　2.安全注意事項

　　高電壓測量存在較大的安全風險，操作人員必須嚴格遵守安全操作規程。在測量前，要確保測量儀器和探頭的絕緣性能良好，并且要采取適當?shù)姆雷o(hù)措施，如穿戴絕緣手套、使用絕緣墊等。同時，要對測量環境進行評估，避免在潮濕、有導電粉塵等危險環境下進行高電壓測量。

　　(二)微小電壓測量

　　1.使用高精度儀器

　　對于微小電壓(如微伏級別的電壓)測量，需要使用具有高精度、高靈敏度的測量儀器。例如，一些專門用于低電壓測量的數字萬用表，其分辨率可以達到微伏級別。此外，在使用示波器測量微小電壓時，要選擇合適的垂直靈敏度檔位，并且要注意減少外部干擾對測量結果的影響。

　　2.減少干擾的措施

　　為了減少干擾對微小電壓測量的影響，可以采取一些措施，如使用屏蔽電纜連接探頭和被測電路，將被測電路放置在屏蔽盒內等。同時，要確保測量儀器的接地良好，避免地環路引起的干擾。

　　五、結論

　　測量電壓是電學領域中的一項基本操作，正確選擇測量儀器和方法對于獲得準確的測量結果至關重要。電壓探頭作為測量電壓的重要輔助工具，在不同類型的電壓測量場景中發揮著獨特的作用。無論是在日常的電子電路調試，還是在復雜的工業電力系統監測中，都需要根據被測電壓的特點(如頻率、幅度、是否存在共模干擾等)，選擇合適的測量儀器和電壓探頭，并嚴格按照操作規程進行測量，以確保測量的準確性和安全性。
