差分探頭與雙普通探頭測量電壓的差異分析

　　引言

　　在電子測量領域，電壓測量是最基礎也是最重要的操作之一。工程師們常常面臨選擇：使用差分探頭還是兩根普通探頭來測量電壓?這兩種方法看似都能達到測量目的，但實際上存在顯著差異。本文將深入分析這兩種測量方式的原理、優缺點及適用場景。

　　基本概念解析

　　差分探頭的工作原理：

　　差分探頭是一種專門設計用于測量?jī)蓚€(gè)測試點之間電位差的探頭。它的核心特點是：

　　內部包含差分放大器

　　能夠抑制共模信號

　　提供高共模抑制比(CMRR)

　　通常具有較高的輸入阻抗

　　差分探頭測量的是A點與B點之間的真實電位差(VAB = VA - VB)，而非對地的絕對電壓。

　　普通探頭的工作原理：

　　普通電壓探頭(單端探頭)測量的是測試點相對于儀器接地點(通常為大地)的電壓。當使用兩根普通探頭測量?jī)牲c(diǎn)間電壓時，實際上是分別測量VA對地和VB對地，然后通過數學運算得到VAB = VA - VB。

　　關鍵差異比較

　　1.測量精度差異

　　差分探頭：

　　直接測量?jī)牲c(diǎn)間電位差

　　共模抑制能力強(典型CMRR 60dB以上)

　　受接地環路影響小

　　高頻特性更好

　　雙普通探頭：

　　間接通過減法得到差值

　　共模抑制能力取決于儀器(通常較差)

　　易受接地環路干擾

　　高頻時兩探頭延遲不一致會導致誤差

　　示例：測量一個浮地的1mV信號疊加在10V共模電壓上：

　　差分探頭可直接準確測量1mV

　　雙普通探頭可能因1%的共模抑制誤差而引入100mV誤差

　　2.安全性差異

　　差分探頭：

　　可安全測量浮地系統

　　無接地環路風險

　　輸入隔離電壓高(通常數百伏)

　　雙普通探頭：

　　測量浮地系統可能形成接地環路

　　有短路風險(當兩探頭地線連接不同電位時)

　　受限于示波器輸入耐壓

　　3.帶寬與響應速度

　　差分探頭：

　　專門優化差分信號路徑

　　兩路信號延遲嚴格匹配

　　高頻性能好(高端差分探頭可達GHz級)

　　雙普通探頭：

　　兩探頭特性難以完全匹配

　　延遲差異隨頻率增加而顯著

　　高頻測量時波形失真嚴重

　　實際應用場景分析

　　適合使用差分探頭的情況

　　1.浮地系統測量：如開關電源原邊、電機驅動電路等

　　2.高共模電壓場合：如電流檢測、總線通信等

　　3.高頻差分信號：如USB、HDMI、LVDS等高速信號

　　4.精密小信號測量：如傳感器輸出、生物電信號等

　　適合使用雙普通探頭的情況

　　1.低頻且共模電壓小的場合：如音頻電路調試

　　2.預算有限時的替代方案：當無差分探頭可用時

　　3.測量?jī)牲c(diǎn)對地電壓為主：同時需要知道各點對地電壓時

　　4.教學演示目的：展示差分測量原理時

　　典型誤差來源分析

　　使用雙普通探頭時的誤差來源

　　1.接地環路誤差：

　　當系統中有多個接地路徑時形成環路

　　引入額外電流導致測量誤差

　　可能引發振蕩或噪聲

　　2.探頭匹配誤差：

　　兩探頭增益不一致

　　時間延遲不匹配

　　頻率響應差異

　　3.數學運算誤差：

　　示波器減法運算的量化誤差

　　顯示分辨率限制

　　4.共模抑制不足：

　　普通示波器CMRR通常僅20-40dB

　　無法有效抑制共模干擾

　　差分探頭的潛在局限

　　1.成本較高：優質差分探頭價格可能是普通探頭的5-10倍

　　2.輸入范圍限制：某些場合需注意最大差分電壓限制

　　3.需要校準：定期校準以保持CMRR性能

　　4.使用復雜度：部分型號需要外接電源

　　實驗驗證對比

　　實驗設置

　　使用同一信號源產生：

　　差分信號：1Vpp, 1MHz正弦波

　　疊加共模：5V DC

　　分別用：

　　1.500MHz差分探頭

　　2.兩支500MHz普通探頭+示波器數學運算

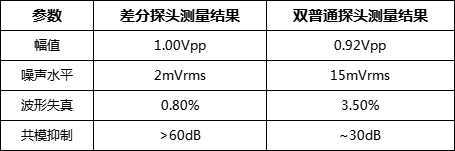

　　測量結果對比

　　專業建議

　　1.優先選擇差分探頭：只要條件允許，特別是測量高頻、小信號或浮地系統時

　　2.正確使用雙探頭方法：若必須使用，應：

　　使用相同型號、相同校準狀態的探頭

　　盡可能縮短地線長度

　　確認無接地環路

　　使用高精度數學運算功能

　　3.注意安全規范：

　　測量前確認電壓范圍

　　浮地測量時特別小心

　　高壓測量使用專用探頭

　　結論

　　雖然差分探頭和兩根普通探頭在理論上都能測量?jī)牲c(diǎn)間電壓，但實際測量結果往往存在顯著差異。差分探頭在精度、安全性和高頻性能方面具有明顯優勢，特別是在存在共模干擾或測量浮地系統時。雙普通探頭方法雖然成本較低，但只適用于低頻、低精度且共模電壓小的場合。工程師應根據具體應用需求選擇合適的測量工具，理解其局限性，才能獲得準確可靠的測量結果。

　　對于關鍵測量任務和高精度要求，投資優質的差分探頭是值得的，它可以避免許多潛在的測量誤差和安全風險，提高工作效率和測量可靠性。
