高壓差分探頭下直流母線電壓的方波波形測試分析

　　一、引言

　　在電力電子系統中，直流母線電壓是一個關鍵的參數。準確地測量和分析其波形對于理解系統的運行狀態、進行故障診斷以及優化系統設計具有重要意義。高壓差分探頭作為一種專門用于測量具有高電壓差信號的工具，在直流母線電壓測量中發揮著重要作用。當使用高壓差分探頭測試直流母線電壓時，有時會得到方波波形，這一現象背后涉及到多個方面的原理和因素，本文將對此進行深入探討。

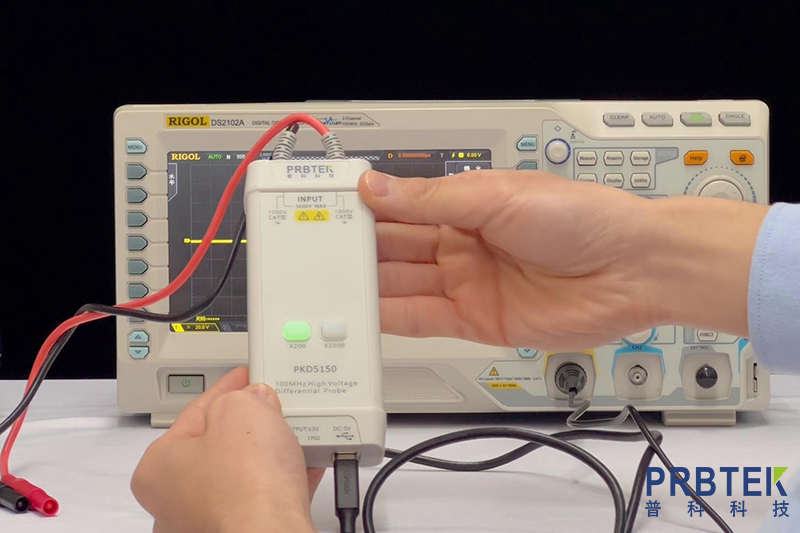

　　二、高壓差分探頭的工作原理

　　1.基本結構

　　高壓差分探頭主要由兩個輸入端口、差分放大器等組成。它能夠測量?jī)蓚€(gè)輸入點之間的電壓差，而不是相對于地的電壓。這種特性使得它非常適合用于測量直流母線電壓，因?yàn)橹绷髂妇€往往具有較高的電壓，并且相對于地可能存在復雜的電位關系。

　　2.信號處理過程

　　當連接到直流母線的正負極時，探頭的兩個輸入端口獲取到電壓信號。差分放大器對這兩個信號進行差分放大處理，抑制共模信號(如來自外界的電磁干擾等共有的干擾信號)，放大差模信號(即直流母線正負極之間的實際電壓差信號)，然后將處理后的信號傳輸給示波器進行顯示。

　　三、直流母線電壓的特點與產生方波的可能原因

　　1.直流母線電壓的特點

　　直流母線電壓通常是由整流電路、濾波電路等組成的前端電源處理部分產生的。在理想情況下，經過濾波后的直流母線電壓應該是一個相對穩定的直流電平。然而，在實際的電力電子系統中，由于負載的變化、開關器件的動作等因素，直流母線電壓可能會出現波動。

　　2.產生方波的原因分析

　　開關電源的影響

　　在許多包含直流母線的系統中，如變頻器、開關電源等，都存在開關電路。當開關管導通和截止時，會對直流母線電壓產生周期性的充放電過程。如果在測量點處觀察，這種周期性的電壓變化可能會呈現出方波的形狀。例如，在一個簡單的降壓型開關電源中，開關管周期性地導通，將直流母線電壓連接到電感和負載上，電感儲能;當開關管截止時，電感通過二極管向負載釋放能量。這個過程中，直流母線電壓在負載端可能會表現出類似方波的波動，尤其是在考慮到一些寄生參數和電路的動態響應時。

　　負載特性的影響

　　某些特殊的負載，如脈沖負載，會對直流母線電壓產生脈沖式的需求。例如，一些工業設備中的脈沖激光器，它在工作時會在短時間內從直流母線汲取大量能量，導致直流母線電壓瞬間下降，而在非工作時段，直流母線電壓又會恢復到較高水平。這種周期性的負載需求變化可能會使直流母線電壓在測量時呈現出方波的特征。

　　電路中的諧振現象

　　如果直流母線電路中存在電感和電容等儲能元件，并且它們組成的電路在特定頻率下發生諧振，也可能會導致直流母線電壓出現類似方波的周期性波動。例如，當直流母線的濾波電容與線路電感發生諧振時，電壓會在諧振頻率下出現周期性的能量交換，從而在電壓波形上表現出方波的形態。

　　四、測試過程中的注意事項

　　1.探頭的正確連接

　　確保高壓差分探頭的兩個輸入端口正確連接到直流母線的正負極。連接不當可能會導致測量誤差，甚至損壞探頭。同時，要注意探頭的接地問題，雖然是差分測量，但良好的接地可以減少外界干擾對測量結果的影響。

　　2.測量范圍的設置

　　根據直流母線電壓的預期范圍，在高壓差分探頭和示波器上設置合適的測量范圍。如果測量范圍設置過小，可能會導致波形削頂失真;如果設置過大，會降低測量的分辨率。

　　3.共模抑制比的考慮

　　由于直流母線可能存在較大的共模電壓，要選擇具有較高共模抑制比(CMRR)的高壓差分探頭。較高的CMRR可以更有效地抑制共模信號，從而準確地測量差模電壓(即直流母線電壓)。

　　五、波形分析與實際應用

　　1.方波波形參數分析

　　對于測量得到的方波波形，需要分析其幅值、頻率、占空比等參數。幅值代表了直流母線電壓的波動范圍，頻率可能與開關頻率或負載的脈沖頻率相關，占空比則反映了電壓處于高電平與低電平的時間比例。通過對這些參數的分析，可以深入了解直流母線的工作狀態。例如，在變頻器中，如果直流母線電壓的方波頻率與變頻器的開關頻率相同，這可能表明開關電路對直流母線電壓的影響較大。

　　2.在故障診斷中的應用

　　如果直流母線電壓的方波波形出現異常，如幅值不穩定、頻率變化等，可以作為故障診斷的重要依據。例如，幅值的突然增大可能表示直流母線電壓的過沖，這可能是由于電路中的保護電路失效或者負載突然斷開等原因造成的;頻率的變化可能暗示著開關電路的故障或者負載特性的改變。

　　3.在系統優化中的應用

　　根據方波波形的分析結果，可以對直流母線電路進行優化。例如，如果發現方波的幅值波動較大，可以調整濾波電路的參數，增加濾波電容的容量或者改變電感的值，以減小電壓波動;如果頻率與預期不符，可以檢查開關電路的控制信號或者調整開關頻率，以優化直流母線電壓的穩定性。

　　六、結論

　　通過高壓差分探頭測試直流母線電壓得到方波波形是一個在電力電子系統中較為常見的現象。了解高壓差分探頭的工作原理、直流母線電壓產生方波的原因以及在測試過程中的注意事項，對于準確分析波形參數、進行故障診斷和系統優化具有重要意義。在實際的工程應用中，需要綜合考慮各種因素，以確保直流母線系統的正常運行和性能優化。
