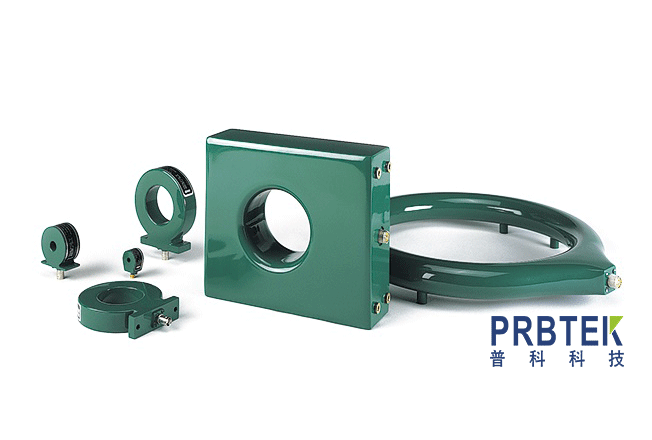

Pearson電流互感器的常見問題解答

　　高阻抗還是 50 歐姆輸入?

　　Pearson 電流互感器（以下簡稱CT）通常用于高阻抗輸入，例如示波器(1MΩ 與 20 pF 并聯)。 銘牌靈敏度適用于此類輸入。 當使用 50Ω 輸入儀器(例如頻譜分析儀或網絡分析儀)時，靈敏度將降低 2 倍。在這種情況下，精度可能會受到電纜中的電阻和輸入阻抗精度的影響。當查看快速脈沖上升時間或使用長電纜時，可以通過使用外部 50Ω 端接器或 50Ω 輸入范圍輸入設置來提高信號保真度。

　　CT可以測量直流電流嗎?

　　不可以。Pearson CT 通過磁感應工作，只能感測隨時間變化的電流。 低于額定低頻截止點時，輸出以 20dB/十倍頻的速率下降。 此外，每個型號都有一個直流電流水平，會導致磁芯飽和，從而導致輸出波形失真。 有關直流電流和磁芯飽和的更多信息，請參閱有關偏置的應用說明。

　　CT 可以在其 RMS 限值以上使用多長時間?

　　典型 CT 的額定最大 RMS 電流是由于 CT 耗散而產生最小溫升的值。 在此電流水平下，CT 可在最高環境溫度下使用，通常為 65°C。 如果環境溫度低于最大值，只要 CT 溫度保持在額定最大值以下，電流就可能超過 RMS 額定值。

　　CT 的工作溫度范圍是多少?

　　我們所有 CT 的額定工作溫度為 0°C - 65°C

　　為什么我在輸出連接器上用歐姆表讀取不到 50 歐姆?

　　典型的歐姆表通過直流測試電流測量電阻。 獲得的電阻是繞組電阻和內部終端電阻的并聯組合加上串聯匹配電阻(如果有)。 盡管某些型號的電阻值接近 50 歐姆，但絕不會預期該值會達到 50 歐姆。 如果使用交流電橋式阻抗計，并且測試頻率位于 CT 的通帶內，則大多數型號都會看到 50 歐姆的值。

　　CT可以用來注入電流嗎?

　　Pearson CT 可用于電流注入，但有一定限制。 低匝數型號(例如 1 V/A 型號(50 匝))效果最佳，但功率水平通常較低。

　　絕緣程度是多少?

　　大多數 Pearson CT 都封裝在用作電場屏蔽的導電金屬外殼中。 該外殼已涂漆，沒有絕緣等級。 Pearson CT 必須始終用在絕緣導體上，或者用機械方式支撐的導體，周圍有足夠的空氣或油空間以承受工作電壓。 有關更多信息，請參閱我們有關高電壓注意事項的應用說明。

　　可以多轉使用嗎?

　　是的，被測導體可以通過 CT 的孔纏繞多匝。 靈敏度將乘以匝數，但最大峰值和 RMS 電流額定值以及 It 和 I/f 值將除以匝數。 插入的電阻將隨著匝數的平方而增加。

　　位置依賴性有多大?

　　理論上，輸出不應依賴于 CT 孔中測試導體的位置。 然而，由于繞組幾何形狀的缺陷及其與輸出連接器的連接，可能會出現一些位置依賴性，主要是在靈敏度較低的 CT 中，例如 0.001 和 0.01 V/A。

　　電流監測儀可以在油中使用嗎?

　　是的，大多數 Pearson CT 均采用與變壓器絕緣(礦物)油兼容的材料制成，例如殼牌 Diala AX。 一些型號使用硅樹脂填充材料來減少內部雜散電容并提高上升時間性能。 這些型號不應在硅基絕緣油中使用，因?yàn)槿绻魏斡蜐B入外殼，可能會導致填充材料膨脹并使外殼破裂。

　　電流監測儀可以在真空中使用嗎?

　　是的，有限制。 標準型號經過噴漆并貼有標簽，這兩者都可能成為排氣的來源。在定制的基礎上，我們可以構建無需油漆和標簽的 CT，從而可以在更高的真空中使用。請參閱我們的光束儀器部分了解更多信息。

　　CT的抗輻射能力強嗎?

　　標準 CT 型號具有連接器，有時還具有使用聚四氟乙烯絕緣的內部接線，這些接線會因暴露于中子輻射而損壞。 可以制作不含聚四氟乙烯的定制模型，以提高輻射兼容性。

　　極性箭頭是什么意思?

　　Pearson CT 上的極性箭頭指示電子(負電荷)電流的方向，該電流將在 CT 連接器的中心導體上產生正輸出。 該方向與傳統 (+) 電流的方向相反。這種標記慣例從最早的產品就開始使用，并且我們繼續以這種方式標記它們，以避免與 Pearson CT 的安裝基礎混淆。 根據經驗，箭頭應指向常規電流源。

　　為什么 +1/-0% 誤差限制?

　　許多 Pearson CT 模型的準確度為 +1%、-0%。 這是基于方形脈沖下垂平頂特征的早期歷史選擇。 它與 100.5% 基本靈敏度的 ±0.5% 誤差相同。 我們繼續以相同的方式制造這些型號，以確保與現有安裝基礎的互換性。 其他型號具有 ±1% 或其他低至 ±0.4% 的定制公差。

　　什么是可用上升時間?

　　如果 10% 到 90% 的上升時間大于指定的可用上升時間，則初始過沖和振鈴將小于脈沖階躍幅度的 10%。

　　為什么選擇 UHF 連接器?

　　UHF 連接器基本上已經過時了。 我們?cè)谀承┬吞?hào)中保留它，以確保與現有安裝基礎的互換性。 這些主要是較大的型號，其中 BNC 等較小的連接器更容易損壞。 通常使用 UHF 轉 BNC 適配器。 如果它因搬運而損壞，可以輕松且廉價地進行更換。 大型型號的較新設計通常使用 N 型連接器。

　　如何閱讀 Pearson CT 數據表?

　　Pearson CT 有兩種類型的數據表。 有用于固定孔徑電流互感器 和鉗式電流互感器的板狀片，并且每個型號都有單獨的數據表。 表格將電氣參數組織成時域和頻域組。 您應該對脈沖和瞬態信號使用時域規范，對連續周期信號使用頻域規范。

　　機械規格以 CT 系列圖紙的形式提供，并在每個單獨的型號數據表上提供。 請參閱我們關于如何選擇電流監視器的應用說明， 了解更多信息。

　　I/f是什么?

　　該參數表示給定模型在沒有磁芯飽和的情況下查看正弦波電流的能力。 將 RMS 電流幅度除以頻率。 如果這個數字超過額定 I/f，磁芯就會飽和，輸出波形就會失真。

　　選擇單屏蔽或雙屏蔽

　　大多數 Pearson CT 都是單屏蔽或雙屏蔽。 雙屏蔽，主要用于較大型號，有兩個用途。 外屏蔽層攔截來自被測導體的電容耦合噪聲，使其不會通過電纜屏蔽層到達儀器。 當被測導體上存在高電壓時，該屏蔽層還提高了安全性，因?yàn)閾舸╇娏鲗⒈话l(fā)送到被測電路的接地，并且不會通過電纜屏蔽層到達儀器。

　　電流監視器的線性度如何?

　　由于控制其操作的理論，Pearson Electronics 電流監視器在其指定操作范圍內在設備的誤差容限內(通常為 1%)本質上是線性的。 在低頻截止點以下可能存在一些非線性，因?yàn)榇磐ㄋ捷^小時磁芯磁導率可能較小。 這意味著低頻截止點可能會隨著信號電平的變化而略有變化，因此輸出幅度可能會稍微非線性。 對大型 CT 進行的獨立測試表明，其在 100 kA RMS 下仍處于容差范圍內。

　　插入的電感是多少?

　　與沒有 CT 的相同幾何結構相比，被測電路的電感因 CT 的存在而降低。 這種降低取決于磁芯的尺寸，范圍從 -6 到 -57 nH，具體取決于型號。 有關更多信息，請參閱我們的電感應用說明。

　　插入的電阻是多少?

　　每個 Pearson 電流互感器都有一個內部終端電阻，可將次級電流轉換為輸出電壓。 該電阻被反射回初級(被測電路)，并按次級繞組匝數的平方減少。 高靈敏度時插入電阻最高，范圍從 1 V/A 型號的 0.02 Ω 到某些低靈敏度型號的小于 10 μΩ。

　　CT可以與手持式萬用表一起使用嗎?

　　是的，考慮到儀表的額定帶寬(采樣率)必須足以滿足要測量的信號，并且通常需要從 BNC 到香蕉插頭的適配器。

　　什么會損壞 Pearson CT?

　　Pearson CT 可能會受到機械或電氣損壞。 最常見的機械損壞是連接器損壞，導致無法與電纜插接。 電氣損壞通常是內部終端或繞組組件與輸出連接器之間的串聯阻抗匹配電阻器造成的。 這是由于超過安全工作電流造成的。 對于一種極性的脈沖，由于超過 I*t 額定值而導致的磁芯飽和通常會保護電阻免于燒壞。 然而，振蕩瞬態可能會超過短期燒毀能量，而不會導致磁芯飽和。 對于此類應用，您應該咨詢 Pearson 工程部門的建議。

　　CT可以在多高的外部磁場中工作?

　　外部磁場可以通過兩種方式影響 CT。 大的時變磁場可通過雜散拾取在 CT 中感應出電壓。 此外，大的直流磁場會導致磁芯飽和并使信號輸出失真。
