Tronovo埃用TR9340A示波器高壓測試棒使用方法分享

　　TR9340A可以量測高達39KV直流、27KV交流電壓，900MΩ輸入阻抗，負載效應低，而50MHz高頻寬使您能夠擷取快速、高壓訊號。高壓探棒連接示波器可以直接量測，適用于高壓接地參考電壓的測量。另外選購轉接器可以在數字電表上測得電壓值。TR9340A 本體填充惰性氣體，可以增加絕緣性能，測量高電壓同時確保內部零組件不會氧化，延長使用壽命。

　　連接到示波器

　　高壓探頭使用時，請按以下方法安裝：

　　1.將探頭輸出連接到示波器或其他測量?jī)x器的BNC輸入，測量?jī)x器的輸?必須以地為參考(非浮動)

　　2.使用相應的測試棒附件，將探頭的輸?連接到待測電路點上，地線和魚夾一定要有效連接，并保證接地可靠。

　　3.打開高壓輸出源。

　　4.調整測量?jī)x器輸?的垂直偏置(V/DIV)。

　　如果需要示波器顯示實際探頭電壓而不是縮放值，需要將示波器的衰減設置匹配到探頭衰減設置。使用示波器屏幕的Probe Setup(探頭設置)菜單，訪問方法根據示波器型號不同而異。

　　警告：當測量電壓源超過DC30KV,或AC20KV以上時,本產品不適用于長時間使用。因?yàn)楦唠妷旱臏y(cè)量來源將會對空氣中任意放電，造成高壓電壓源的穩壓電路來不及反應,瞬間將會有脈沖高壓發生，脈沖高壓很有可能超過本產品的額定值，將會造成產品的嚴重?fù)p壞。

　　示波器設置

　　如果您使用Keysight InfiniiVision 3000T X 系列示波器，請按以下步驟設置示波器：

　　a)按下模擬通道鍵可打開對應通道。

　　b)在“通道菜單”中，設置：

　　輸入耦合更改為DC(直流)

　　阻抗選擇1MΩ

　　c)在“探頭菜單”中，設置：

　　單位：“V-伏特”

　　衰減：根據探頭上的設置為“X100”或“X1000”。

　　從儀器上斷開連接

　　警告：為避免電擊，在將探頭從儀器上斷開之前，要從電路上斷開探頭輸入連接。

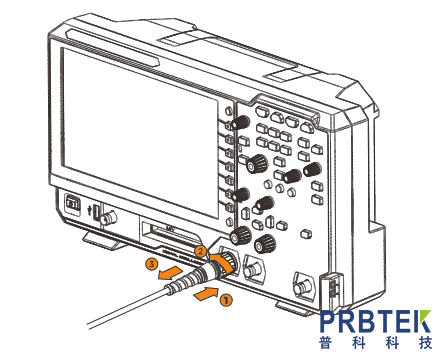

　　1.向前頂住探頭

　　2.逆時針?lè)较蛐D(zhuǎn)探頭連接器

　　3.平直拉出

　　以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、電源紋波探頭、柔性電流探頭、近場探頭、邏輯探頭、功率探頭和光探頭等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn
