知用CYBERTEK交流電流探頭CP1000A的各部件說明及使用步驟

　　概述：

　　CP1000A 電流探頭用于交流電流測量，被測電流達到 1000A 有效值，2000A 的峰值電流，帶寬到 100kHz。鉗口直徑約 54mm;標準的 BNC 輸出接口，可接任何廠家示波器;3 個量程可切換，方便小電流測量;增加可選配件 BNC 轉香蕉插座，可實現和數字萬用表的連接。廣泛應用于電機驅動，逆變器，開關電源，航空電子等測量中。

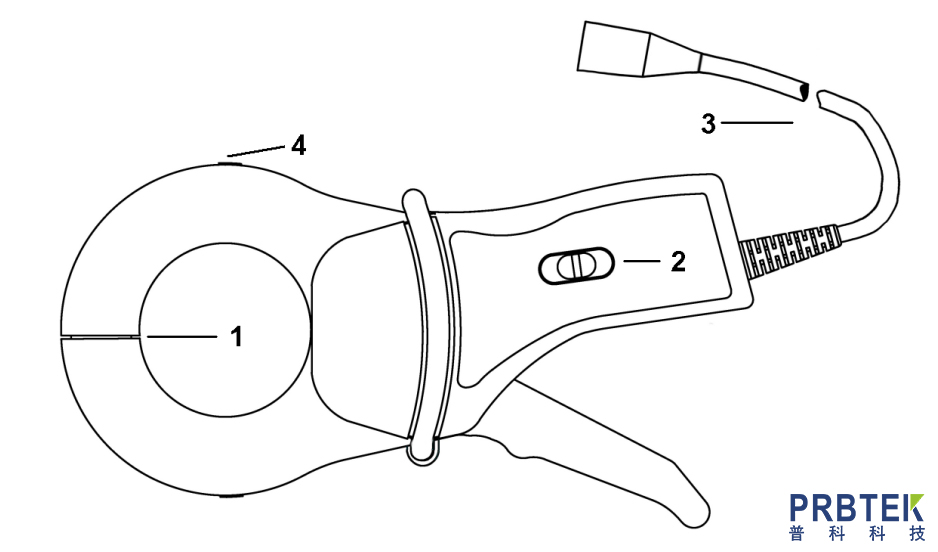

　　主體說明：

　　1. 鉗口：夾住被測導線，直徑 54mm

　　2. 量程選擇：提供 10A(100mV/A),100A(10mV/A),1000A(1mV/A) 3 個量程

　　3. 輸出線：約 2 米，標準的 BNC 輸出接口

　　4. 電流指示方向：電流方向，按照電流方向流過電流，輸出為正，否則為負

　　操作步驟：

　　連接探頭到示波器或者其它測量設備，并正確設置相關參數;?

　　探頭接入到被測電路，確保電路在關機情況下操作;?

　　被測電路開機工作，進行正確測量;?

　　測量完畢后，先關閉被測電路，再取下探頭，并保管好。
