知用CYBERTEK電流互感器CTA60的使用說明分享

　　知用電流互感器CTA60是一款能夠同時測量直流和交流的超高精度互感器。測量電流范圍±60A，精度高達0.03%;帶寬高達到 800kHz。利用磁通門技術實現高精度測量，優越的線性特性，極低的直流偏移，低溫漂特性，低插入損耗，強抗干擾性能，低噪聲等特點，非常適合高精度高穩定性的電流測量，廣泛應用于工業，醫療，實驗室等場合。

　　使用說明

　　過載保護說明

　　當初級電流(IP)超過過流觸發點時，核心磁通門傳感器會完全飽和，互感器會從正常工作模式切換到過載模式。

　　過流觸發點至少保證設置大于 1.1 倍 IPN DC 。實際過流點和負載電阻和工作溫度都有關系。

　　過載發生后，互感器進入休眠模式。當初級電流降到正常被測電流范圍內(-IPN DC～IPNDC)，互感器自動恢復到正常工作狀態(大概需要幾秒鐘時間)。

　　在過載模式中，會有如下特點：

　　次級電流輸出低頻的三角波，CTA60 輸出范圍為-100mA 到 100mA

　　輸出接口 3 腳和 8 腳斷開連接

　　工作狀態指示燈熄滅

　　注意:為了能夠確保從飽和狀態恢復到正常工作狀態，負載電阻最大值務必不能超過如下值：CTA60:60Ω;

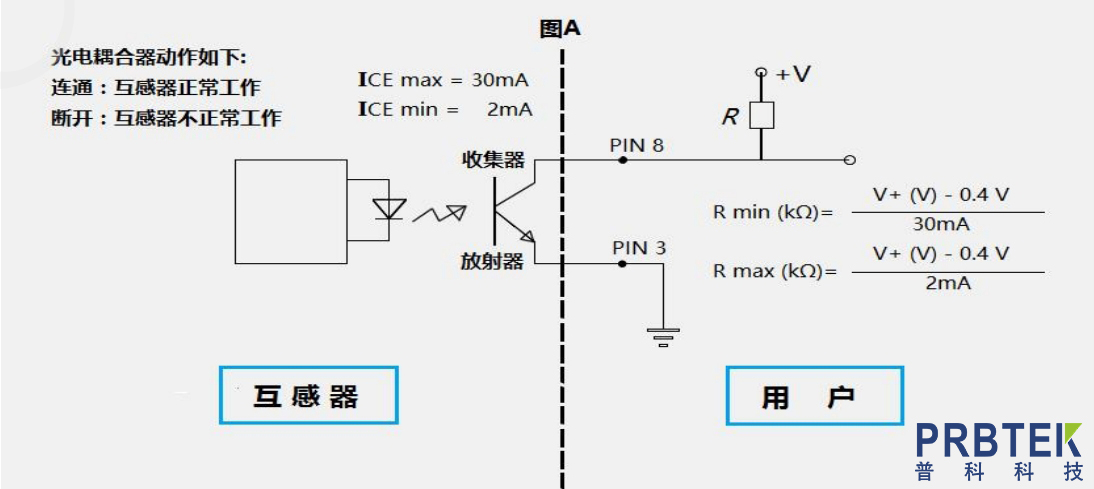

　　Status/Interlock 端口連接說明：

　　操作方法

　　連接互感器和供電電源

　　連接互感器和測量儀器設備(功率分析儀等)

　　打開互感器電源進行供電

　　連接被測導線，進行測量

　　注意:使用時，為了保證正確測量，先打開互感器電源，后接入被測電流進行測量。
