是德科技KEYSIGHT示波器電流探頭N2893A的使用操作步驟

　　該是德N2893A是一個寬帶，直流100 MHz的有源電流探頭。探頭具有低噪聲和低電路插入損耗的特點。探頭具有以下工作區域，可提供寬、平坦的頻率響應。

　　在直流到低頻交流區域，探測器工作是基于包括薄膜霍爾元件作為探測器的負反饋系統。

　　在高頻區，探頭作為電流互感器工作。

　　N2893A非常適合采集高瞬態時間信號，例如電機控制器、開關電源和驅動感應負載的電流放大器中的信號。

　　它可以連接到具有10外輸入接口的內輸入和內輸入。示波器AutoProbe接口提供探頭功率、探頭偏移量、探頭類型和衰減設置的自動配置，從而使電流測量與使用有源電壓探頭進行的測量一樣簡單。

　　特點：

　　高精度電流檢測

　　分芯結構允許簡單的電路連接

　　寬帶寬-直流至100 MHz

　　直接連接到具有1Ω輸出位的輸入位和輸入位的輸入位

　　自動消磁和消除偏移

　　如果輸入電流超過額定連續最大值，自動激活內置安全功能，以防止過載造成損壞。

　　測量方法:

　　1打開示波器電源。

　　2將探頭連接到示波器的一個通道上。

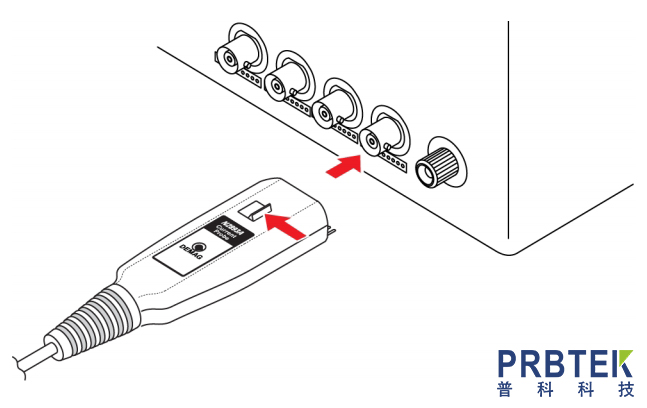

　　圖1將探頭連接到示波器

　　注意:當探頭連接到范圍信道時，AutoProbe接口將探頭識別為N2893A，并自動在探頭連接的信道上配置多個設置。

　　啟動電源后，由于自熱效應，該裝置可能立即出現明顯的偏移漂移。為了抵消這一點，在進行測量之前，讓儀器預熱約30分鐘。

　　3執行“消磁和零偏移”的步驟。

　　4 將探頭傳感器頭繞過待測絕緣導體，將探頭的打開杠桿滑動到鎖定位置，如圖2所示。在執行此操作時，確保解鎖指示消失，這表明傳感器頭部正確關閉。如果傳感器頭沒有正確關閉，將無法進行精確的測量。

　　警告:打開探頭的傳感器頭時，始終使用打開桿。如果在傳感器頭鎖定時迫使上芯打開，則開關機構可能會損壞。

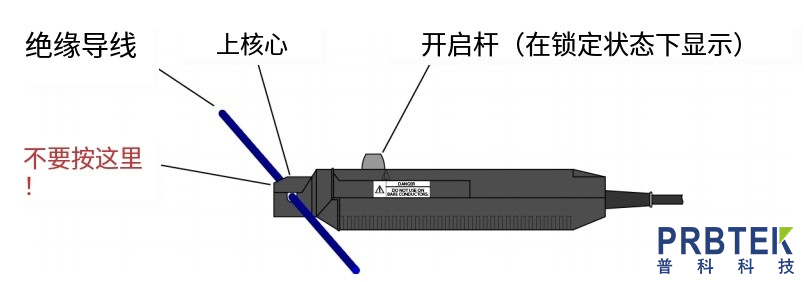

　　圖2使用打開桿

　　注意:在某些情況下，如果探頭在示波器開啟時連接到AutoProbe接口，則可能會發生振蕩。這并不意味著故障。通過打開和關閉傳感器頭，可以停止振蕩并恢復正常運行。

　　獲得最佳測量精度

　　為了獲得最佳的測量精度，請確保:

　　傳感器上的電流方向指示器與絕緣導體中的實際電流方向?qū)R。

　　傳感器開啟桿處于鎖定位置，傳感器頭部正確關閉。

　　被測導體位于阻尼孔的中心。

　　注意:在受強外部磁場影響的位置(如變壓器和高電流導體)或受強外部電場影響的位置，如無線電傳輸設備，可能無法進行精確測量。

　　在高頻時，共模噪聲可能影響在電路的高壓側進行的測量。如果出現這種情況，請酌情將測量儀器或夾具的頻率范圍縮小到電路的低壓側，如圖3所示。

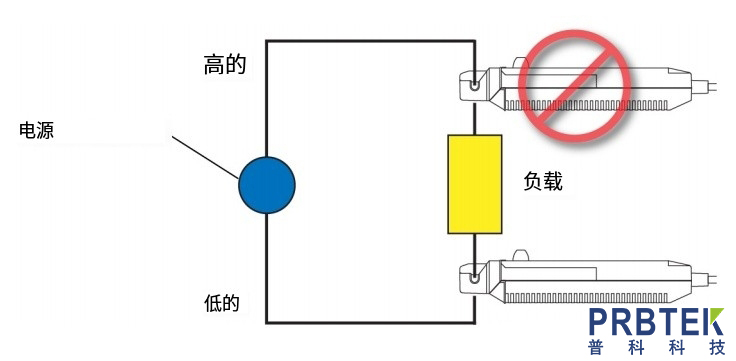

　　圖3電路低壓側的鉗位

　　注意:在進行連續測量時，有必要注意，如果環境溫度變化，零偏移電壓會漂移

　　注意:在某些頻率下，一些聲音可以通過共振產生。這對測量沒有影響。
