泰克TEKTRONIX高壓探頭P6015A的操作方法

　　概述

　　該P6015A高壓探頭是一個地面參照100MS，3.0pF高電壓探頭與1000X衰減。它為示波器和其他具有1MO輸入電阻和7pF至49 pF輸入電容的測量設備增加了高壓測量能力。

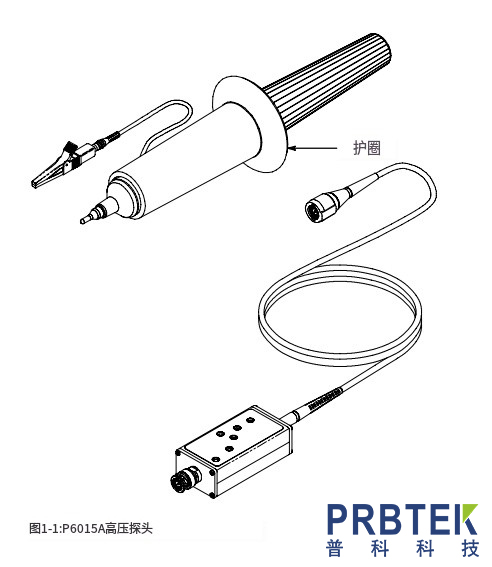

　　該P(yáng)6015A包括兩個主要組件:探頭體和補償盒(圖1-1秒)。

　　探針主體容納探針尖端、頭和接地引線。探頭主體由高沖擊性熱塑性塑料制成，可為探頭的內部組件提供機械保護，并為用戶提供電氣保護。

　　補償盒連接一個接地參考示波器或其他接地測量設備，并有一根電纜連接到探頭上。補償箱包含一個調整網絡，以?xún)?yōu)化高達75MHz的頻率響應

　　警告:為避免觸電，當探針連接到電壓時，將手和手指放在探針上的保護環后面。

　　P6015A使用步驟

　　1.將電纜的一端插入手柄的窄端，并將BNC從另一側送出。

　　2.將電纜連接到探頭上的BNC。

　　3.將手柄擰入外殼。

　　4.如果鱷魚接地線尚未連接，請將其插入接地線上。

　　5.在嘗試進行探頭測量之前，請?jiān)敿?xì)閱讀說明書。

　　一般準則

　　要使用P6015A探頭進行高壓測量，首先將探頭補償盒的BNC連接器連接到測量設備(示波器、數字電壓表等)。接下來，將探頭的接地夾連接到被測電路的接地點。完成這些連接后，就可以將探頭尖端連接到高壓點。

　　手持操作

　　P6015A探頭專為手持使用而設計，可與直形或鉤形探頭尖端配合使用。當使用直針尖時，探針應握在探針保護環后面的塑料手柄上，針尖應抵住高壓測試點。鉤形尖端可用于將探頭懸掛在母線、導線環或其他測試點上。
