泰克TEKTRONIX示波器電流鉗電流探頭A621的安裝使用說明

　　泰克A621電流探頭能夠在泰克TDS、TAS或通用示波器上顯示高達1000安培RMS的電流波形。A621特別適用于需要顯示和測量畸變電流波形和諧波的場合。A621還通過使用BNC-to-banana插頭適配器與DMM兼容。

　　操作基礎

　　警告為了避免人身傷害或損壞探頭，不要將探頭夾在電壓高于600VAC的電路上。

　　在夾緊被測電路之前，務必將探頭連接到儀器上。

　　1.將探頭BNC接頭連接到示波器輸入端。首先將示波器通道垂直耦合設置為交流電壓，垂直偏轉設置為0.1V/div，探頭設置為1mV/A。

　　2.打開鉗口并夾緊導體，將探頭連接到電路。參考下圖。

　　注夾在“熱”線和中性線周圍可能會給你一個零讀數。

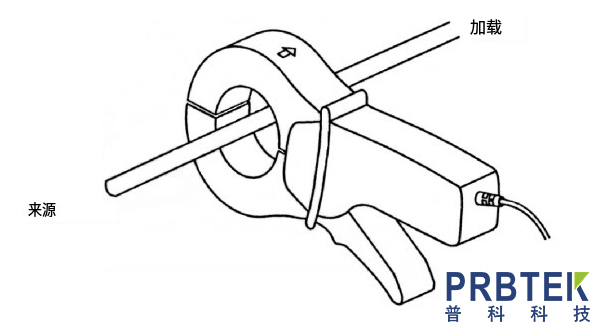

　　圖1:連接A621

　　(記住，在從儀表或儀器上斷開探頭之前，先從導體上松開探頭。)

　　3.根據需要調整探頭范圍和示波器通道，以獲得清晰的信號視圖。

　　由某些設備繪制的電流將看起來與其他設備的電流大不相同。雖然均方根電流可能很低，但瞬時峰值可能很高。下圖顯示了電阻性負載和電機控制器所吸取的線電流之間的差異。

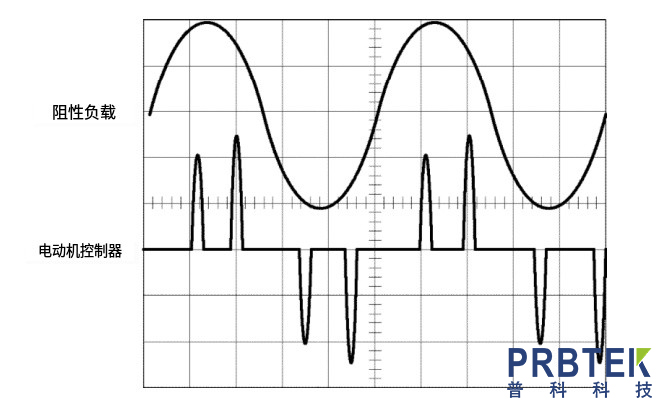

　　圖2:典型的電流波形

　　如果您將A621與萬用表一起使用，請使用BNC-香蕉適配器(推薦附件)連接探頭。將黑色導線連接到儀表COM，將紅色導線連接到VQ2輸入端。將儀表設置到交流電壓位置。

　　為了提高A621的測量靈敏度，將待測導線的額外圈數通過鉗口。A621的靈敏度將乘以鉗口環的數量。例如:10毫伏/安X4匝=40mV/A.

　　注意為防止損壞探頭，請勿強行關閉鉗口。如果你不能合上夾鉗，或者減少你測量的導體數量，或者，如果可能的話，在一個更小的導體上進行測量。

　　交流精度檢查

　　1.使用跳線和適配器串聯連接100匝電流回路、萬用表電流輸入和信號發生器輸出。將萬用表設置為顯示ACRMS電流。參考下圖。

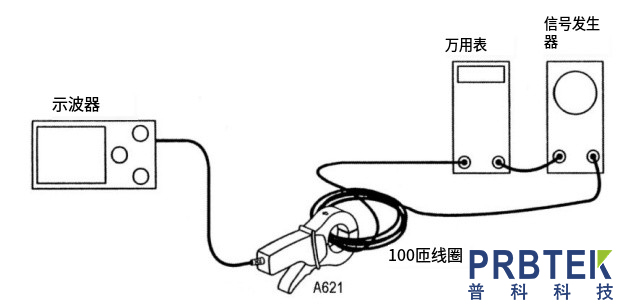

　　圖3:最大輸入電流和準確性檢查的設置

　　2.將信號發生器輸出調節到在萬用表上測量的49mA PM和51 mAPM之間。

　　3.將A621連接到示波器，并進行以下示波器設置:

　　時基為5 mS/div

　　垂直偏轉至500毫伏/分。

　　與直流耦合

　　4.將A621靈敏度開關設置為100mV/A，并將跡線置于示波器屏幕的中心。

　　5.將A621夾在100匝電流回路周圍。

　　6.如有必要，重新調整信號發生器輸出，使其在萬用表上的讀數介于49 mA RM和51 mA RM之間。

　　7.檢查示波器上的波形峰間振幅值是否為1.4±0.1Vp.p。

　　8.繼續使用下表中的參數檢查探頭精度。

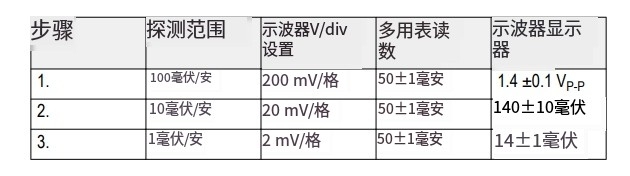

　　表1:交流精度檢查參數
