泰克/TEKTRONIX交流電流探頭P6022的使用方法與電路說明

　　P6022電流探頭將交流電波形轉換為電壓，可在示波器顯示屏上顯示和測量?？稍诤軐挼念l率范圍內提供精確的電流測量，并允許您在不斷開電路的情況下測量電流。

　　P6022探頭與一般用途的地面參考探測器兼容。采用a無源端接，可匹配示波器和探頭阻抗，優化探頭性能，并提供兩種靈敏度設置。P6022探頭配有5英尺電纜、端接和6“地面線索。

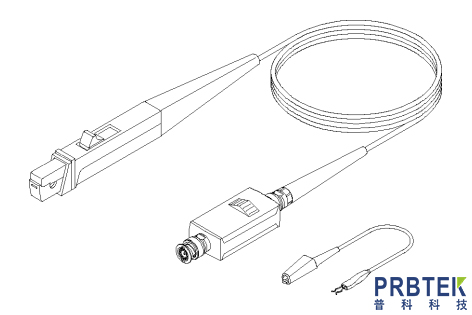

　　圖1:P6022探頭、端接和接地引線

　　使用方法：

　　1.將滑動開關拉向您并將開關保持在適當位置。

　　2.將被測導體放置在暴露的變壓器鐵芯內。探頭變壓器端的箭頭指示常規電流。如果你把探頭放在導體上，使探頭上的箭頭與通過導體的常規電流相匹配，那么顯示波形的方向?qū)⑹钦_的。

　　3.松開開關，讓探頭閉合。

　　4.鎖定滑動開關。要鎖定開關，請將其牢牢地推向變壓器(開關將僅移動約1/8英寸)。鎖定開關可確保變壓器次級兩半之間的最大接觸。導體現在成為變壓器的初級。(測量電流時，始終檢查探頭滑動開關是否完全向前移動到鎖定位置。

　　電路說明

　　電流探頭

　　P6022電流探頭由安裝在探頭外殼前端的電流互感器、阻抗匹配網絡和用于斷開變壓器屏蔽與地面連接的內部開關組成。

　　變壓器包含兩個部分，U形鐵氧體磁芯。一部分是固定的，另一部分是可機械移動的，以允許在被測導體周圍閉合磁芯。被測導體構成變壓器的一匝初級繞組，繞在鐵心固定部分的繞組為次級繞組。變壓器和同軸電纜之間的電路校正次級繞組中感應的脈沖之間的任何電平差異，并將平衡探頭繞組與電纜匹配。

　　如探頭本體上所示，P6022的匝數比為50:1。這指的是探頭變壓器次級繞組的數量。

　　探頭變壓器采用屏蔽，以消除外界信號的干擾。為了消除屏蔽層與被測導體之間產生短路的可能性，當您打開探頭的滑動部分以連接導體或?qū)⑵鋸膶?dǎo)體上移開時，滑動開關將接地與屏蔽層斷開。

　　終止

　　該P6022終端包括一個阻抗匹配網絡，以終止同軸電纜，和一個分壓器，是由一個靈敏度控制切換到改變由五個因素的靈敏度。當控制處于1 mA/mV的位置時，一個10被測導體中的MA電流信號在終端的輸出端感應出10mV的信號。(這是假設終端連接到a1μΩ內。)

　　當靈敏度控制在10 mA/mV位置時，10mA電流信號衰減，以在終端輸出處產生1mV信號。
