是德科技/KEYSIGHT單端有源探頭N2795A的產品參數及其應用

　　主要特性：

　　1 GHz 帶寬(-3 dB)

　　高電阻(1 M?)和低電容(1 pF)輸入實現低負載

　　寬泛的輸入動態范圍(±8 V)和偏移范圍(±8 V)

　　內置前照燈在探測期間提供良好的可視性

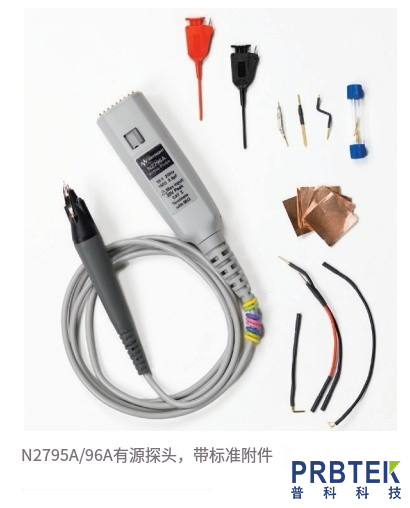

　　包含多種探針附件

　　直接連接至 AutoProbe 接口(無需使用電源)

　　兼容的示波器：

　　Keysight InfiniiVision 3000/3000T X 系列、4000 X 系列、6000 X 系列、5000、6000(6000 100 MHz 除外)、7000 和 Infiniium 9000、S 系列和 90000A 系列。

　　N2795A 是新一代帶 AutoProbe 接口的低成本單端有源探頭。 該探頭集成了現代通用高速探測所需的眾多特性，特別適用于數字系統設計、元器件設計/表征和教育研究應用。 其具有的 1 M? 輸入電阻和極低輸入電容(1 pF)提供了超低的被測器件負載。 這一優點與出色的信號保真度相結合，使得該探頭特別適用于如今的數字邏輯電壓。 而且，憑借其寬泛的動態范圍(±8 V)和偏移范圍(±8 V)，該探頭可用于多種應用。

　　對于高信號完整性探測，N2795A 1 GHz 有源探頭是是德科技 500MHz – 600MHz 帶寬 Infiniium 和 InfiniiVision 系列示波器的完美補充。

　　N2795A 配有白色 LED 前照燈，用于照亮被測電路。 該探頭由 InfiniiVision 和 Infiniium Autoprobe 接口直接供電，無需使用額外電源。 該探頭還標配多個附件，可輕松連接到被測電路。

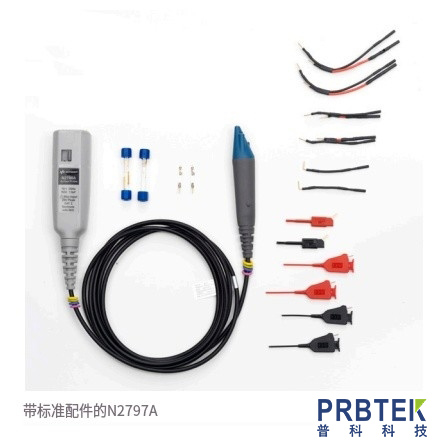

　　在極端溫度范圍內測試設備是很常見的這些天。N2797A單端有源探頭是業界首款低成本高輸入阻抗有源探頭，具有堅固耐用的探頭尖端，適用于IC和器件的環境室測試。這種探測器能夠在溫度劇烈波動的情況下探測信號，溫度范圍從-40到+85C.探頭提供1.5 GHz的帶寬和2米長的電纜。
