EMI 預兼容測試和 EMI 故障排查應用案例

　　EMI 預兼容測試和 EMI 故障排查

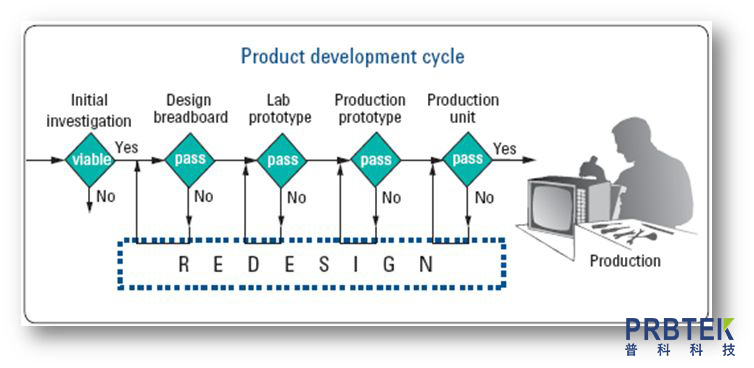

　　避免產品整體研發完成后才交付 EMI 實驗室進行測試

　　EMI 預兼容測試：在最早的時間發現電磁干擾的問題

　　EMI 故障排查：通過觀察干擾信號的頻譜，優化設計，提高 EMI 一致性測試通過率。

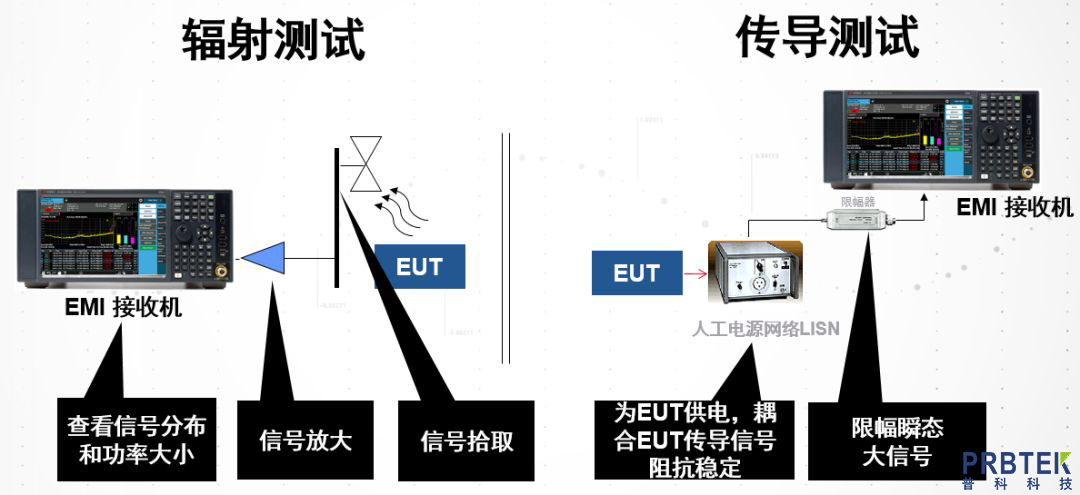

　　傳導測試和輻射測試

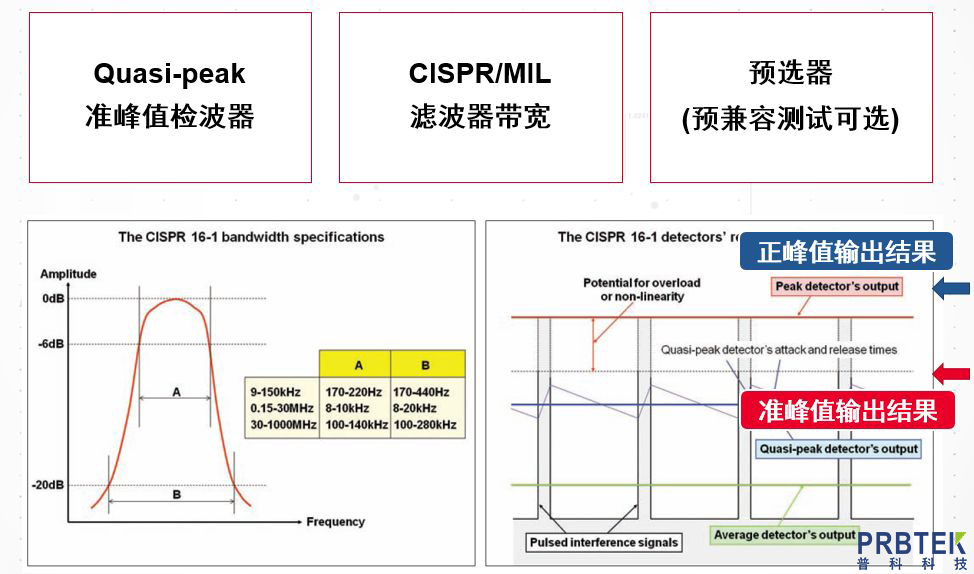

　　預兼容測試對儀表的要求

　　兼容測試對 EMI 測試軟件的要求

　　內置符合 CISPR 和 MIL-STD 標準的帶寬、檢波器和頻段預置 ? 基于標準的預設：頻段(CE, RE)，駐留時間，步進，分析帶寬 RBW ? 顯著節省測試時間

　　根據監管機構的極限線標準自動執行測試，且支持用戶選擇的裕量

　　對天線、LISN、電纜和前置放大器執行幅度校正

　　內置報告生成功能

　　N9000B CXA 預兼容測試

　　頻率：9 kHz – 3，7.5，13.6，26.5 GHz

　　DANL：-163 dBm

　　幅度精度：±0.5 dB

　　AM/FM 偵聽與解調

　　符合 CISPR 規范的分辨率帶寬，檢波器

　　全面的 CISPR 限值線

　　預置的 CISPR Band Presets

　　強大的標記功能(markers)

　　方便快捷的屏幕保存

　　N9000B CXA運行N6141C EMI測量應用軟件

　　EMI 故障排查的參考步驟

　　EMI 故障排查兩大要素：噪聲源 和 傳播途徑

　　使用近場探頭進行故障源查找

　　近場測試結果和遠場測試結果不能直接轉換，但是近場測量輻射越大，遠場測量的輻射也必然越大

　　是德 N9311X-100 近場探頭套件 ? 4組磁場探頭，頻率范圍： 30 MHz 至 3 GHz

　　使用 N9311X-100 近場探頭，更快更準確得進行解決 EMI 故障 ? 使用頻譜儀和近場探頭掃描特定的頻段 ? 定位噪聲源和傳播途徑

　　您還可以選購 N6141C EMI 測量應用軟件 ? EMI 預兼容測試流程(掃描-查找-測量) ? 符合 CISPR 規范的分辨率帶寬和檢波器 ? 全面的 CISPR 限值線 ? 預置的 CISPR Band Presets
