泰克示波器探頭在電源紋波測試方案的應用

　　對于現代的電子系統，由于其復雜性，不僅限于AC-DC，DC-DC的紋波噪聲同樣非常重要。紋波及噪聲的存在會導致很多危害，影響電路正常工作。因故準確的測量電源紋波噪聲是不可或缺的。

　　紋波噪聲的常見測量工具是采用示波器+探頭的方式，安泰測試將關于紋波測試中的探頭進行介紹。

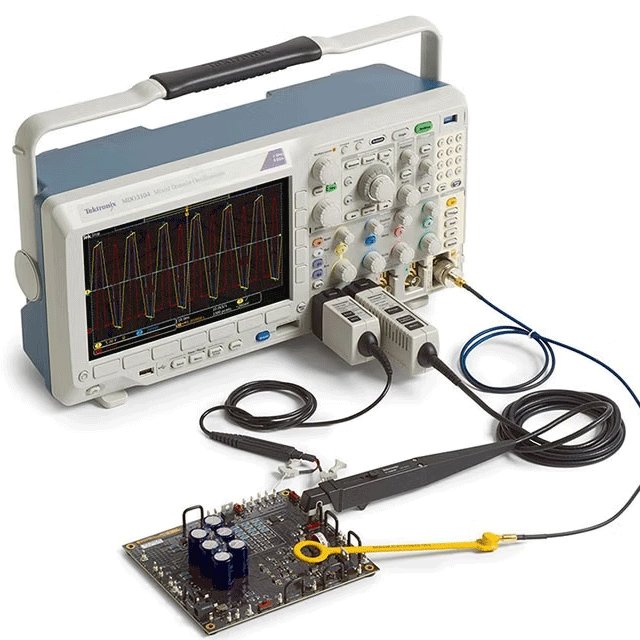

　　上圖為使用MDO3/MSO4配合TPP0502探頭的測試方案，主要針對工頻。開關頻率以及電路噪聲，可針對20MHz以下的情況進行測量。量程方面達到300Vrms，由于輸入電容低，可有效減少環境影響。根據需求本方案還可以對功率器件特性諸如SOA、損耗等進行測量。

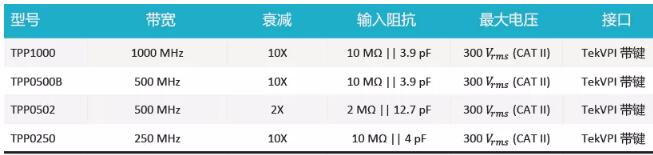

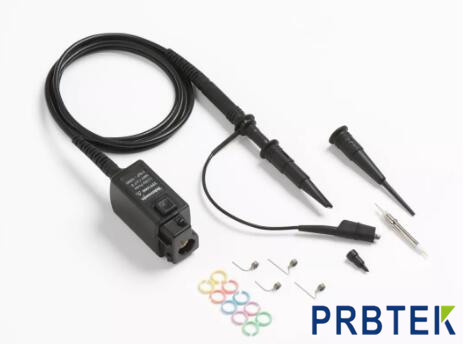

　　TPP0502參數

　　1、帶寬，代表了探頭可測到的最大信號頻率

　　2、共模抑制比，代表了探頭抑制共模干擾的能力，越大代表抑制能力越強

　　3、輸入電容，代表探頭對于被測系統的負載影響，輸入電容越低，影響越小測試效果越佳。
