普科科技PKC7500在電力系統穩定性測試項目中的應用案例

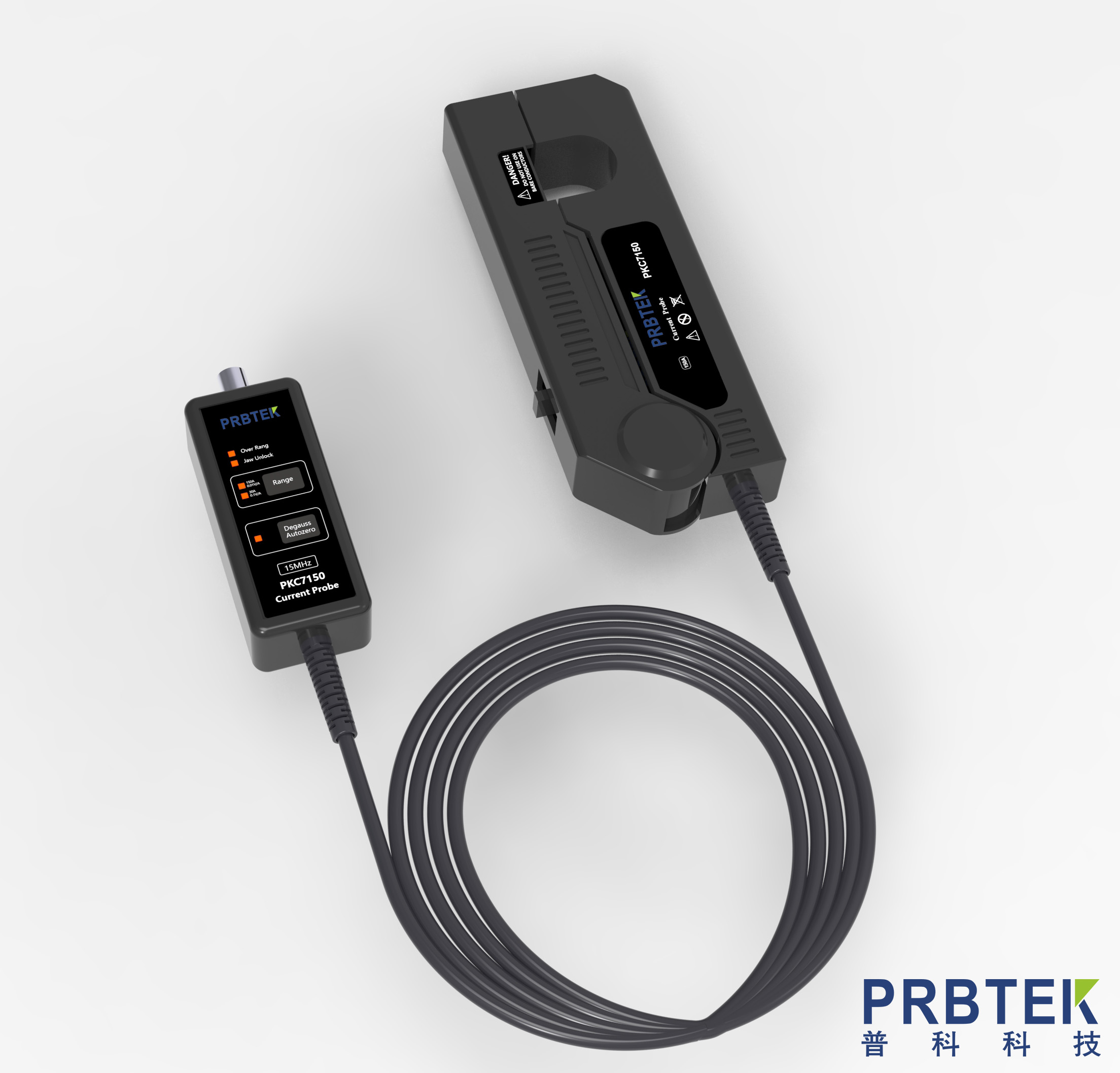

某航空航天研究所有一個航天器電力系統的研發任務，該系統需在極端環境下保持穩定運行，其中電力變換模塊的電流動態特性測試是關鍵環節。由于航天器電力系統存在高頻脈沖電流、瞬時大電流沖擊等復雜工況，傳統電流測量設備難以滿足寬頻帶、高精度、快速響應的測試需求。經多方調研與測試驗證，研究所最終選用普科科技 PRBTEK 高頻電流探頭 PKC7500 作為核心測試工具，成功完成了電力系統穩定性驗證。

項目測試需求與挑戰

該航天器電力系統采用模塊化設計，包含直流 - 直流變換模塊、逆變器等關鍵部件。在測試過程中，需重點監測以下場景的電流特性：

• 系統啟動階段：逆變器從待機狀態切換至工作狀態時，會產生 75A 左右的瞬時啟動電流，持續時間約 50ns，要求測試設備能精準捕捉這一快速變化的電流信號。

• 負載突變場景：當航天器設備突然接入或斷開時，電力變換模塊會出現 500A 的峰值電流（750Apk 瞬時沖擊），需實時監測電流波動幅度及恢復時間，評估系統抗干擾能力。

• 高頻紋波測量：系統正常運行時，直流母線上存在 DC-5MHz 的高頻電流紋波，幅度約 ±1%，需通過高精度測量分析紋波對敏感電子設備的影響。

PKC7500 的適配性解決方案

針對項目需求，PKC7500 憑借其參數特性提供了全方位支持：

• 寬頻帶覆蓋：其 DC-5MHz 的頻率響應范圍完美匹配系統高頻紋波測試需求，配合示波器可清晰呈現紋波波形，為紋波抑制方案優化提供數據依據。

• 雙量程靈活切換：測試團隊通過預設量程切換機制，在啟動階段啟用 75A 量程（10X 衰減，0.1V/A 轉換系數），確保 ±1%±10mA 的測量精度；負載突變時自動切換至 500A 量程（100X 衰減，0.01V/A 轉換系數），滿足 750Apk 峰值電流的測量需求，且精度保持在 ±1%±100mA。

• 快速響應能力：42ns 的上升時間，使其能精準捕捉啟動階段 50ns 級的電流突變，較傳統探頭（響應時間＞100ns）提升了近一倍的時間分辨率，為分析系統動態響應特性提供了關鍵數據。

項目實施效果

在測試中，PKC7500 表現出穩定可靠的性能,該項目負責人表示:PKC7500 的雙量程設計和快速響應能力，完美解決了電力系統復雜電流的測量難題，其穩定性和精度都超出了項目預期。
