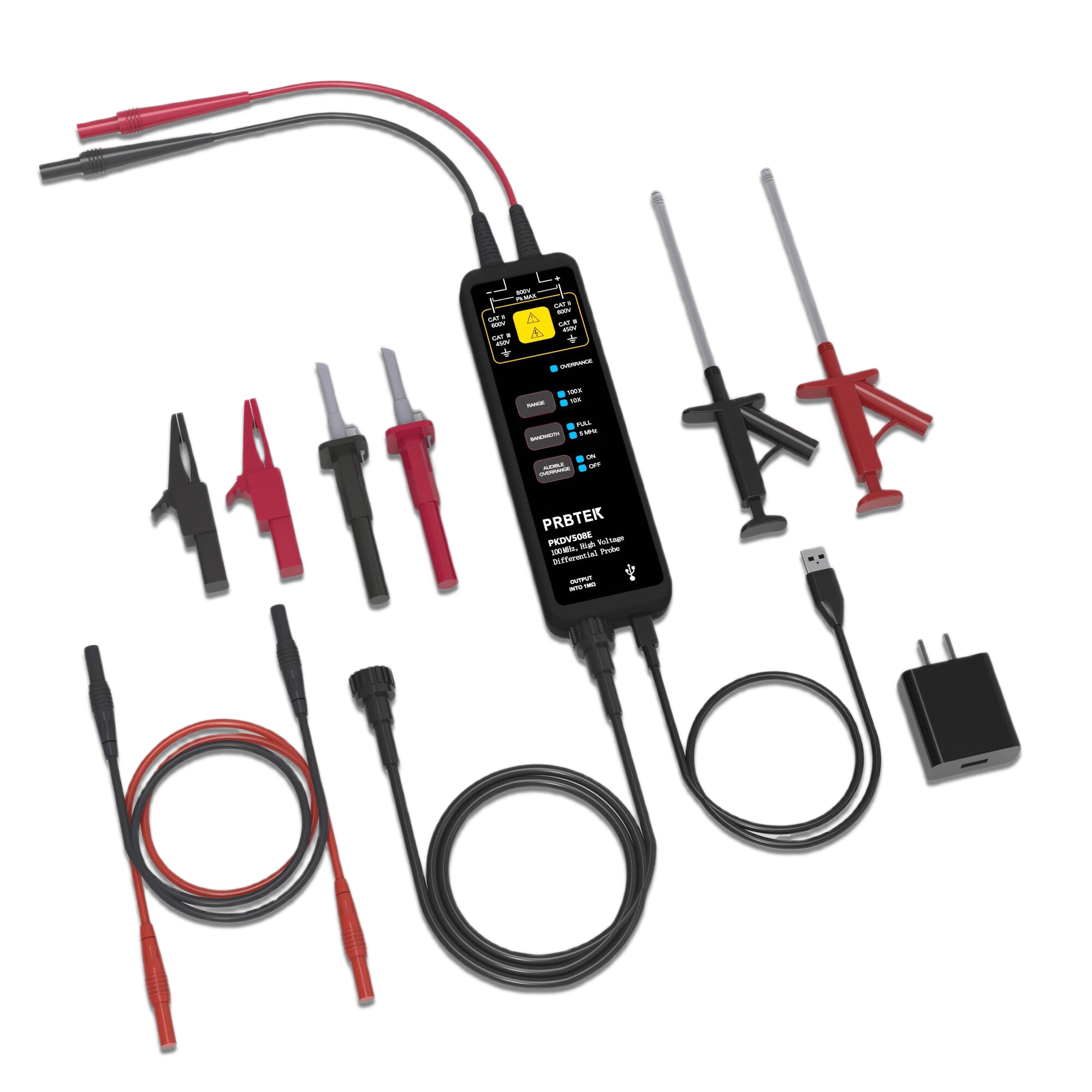

PKDV508E高壓差分探頭在繼電保護調試中的應用方案

在電力系統穩定運行的背后，繼電保護裝置的精準調試至關重要。電力檢測單位在日常工作中，面臨著對繼電保護裝置電壓信號進行高精度、高可靠性測量的挑戰。PKDV508E 差分探頭憑借其卓越的性能參數，能夠為該單位提供一套高效且精準的繼電保護調試應用方案。

PKDV508E 差分探頭具備 100MHz 的頻寬，這一特性使得它能夠快速捕捉到繼電保護裝置中高頻變化的電壓信號。在電力系統中，當出現故障時，電壓信號會產生高頻分量，該探頭的寬頻特性可確保不遺漏任何關鍵信息，為后續的數據分析和故障判斷提供全面的數據支持。其量程選擇支持 10X 和 100X 衰減比，配合最大輸入差分電壓 ±80V（10X）、±800V（100X），以及最大輸入對地電壓 CAT4 500V、CAT I 600V 的參數，無論是常規的電壓測量，還是在應對電力系統中可能出現的過電壓等極端情況時，都能輕松勝任，極大地拓展了該單位在繼電保護調試中的測量范圍。

在精度方面，PKDV508E 差分探頭達到了 ±2%，這一高精度對于繼電保護裝置的調試至關重要。繼電保護裝置的動作閾值設置對精度要求極高，微小的誤差都可能導致保護裝置誤動作或拒動作。該探頭的高精度能夠確保調試過程中獲取的電壓數據準確無誤，使調試人員能夠根據精確的數據對繼電保護裝置進行精準的參數調整，從而提高電力系統的可靠性和穩定性。

此外，該探頭的上升時間≤3.5ns，能夠迅速響應電壓信號的突變，在檢測繼電保護裝置的動作時間等關鍵指標時，可提供快速且準確的測量結果。其參考噪聲≤58mVrms（10X）、≤66mVrms（100X），共模抑制比在不同頻率下表現出色（>80dB（DC）、>60dB（100KHz）、>50dB（1MHz）），有效抑制了外界電磁干擾對測量結果的影響，保證了在復雜電磁環境下的測量準確性，這對于處于變電站等強電磁環境中的繼電保護調試工作尤為重要。

PKDV508E 差分探頭的輸入阻抗為 10MΩ/2pF（差分）、5MΩ/4pF（單端對地），這一參數能夠最大程度減少對被測電路的負載效應，避免因探頭接入而改變電路的原有工作狀態，確保測量結果真實反映繼電保護裝置的實際運行情況。探頭主機延時和 BNC 線延時的精確參數，也為調試人員在進行時間相關的測量和分析時提供了可靠的參考依據。

在實際操作過程中，電力檢測單位的調試人員可以利用 PKDV508E 差分探頭的偏置可調功能，通過按鍵調整進入調整模式，對測量信號進行精準的偏移量設置，以滿足不同測試場景的需求。該探頭的自動配置保存功能，可將調試人員設置好的參數自動保存，避免了重復設置的繁瑣，提高了工作效率。同時，探頭配備的過載指示燈和可關閉的過載報警聲，能及時提醒調試人員測量過程中是否出現過載情況，有效保護探頭和被測設備的安全。

在供電方面，PKDV508E 差分探頭采用 USB 供電或 5V/2A 適配器供電，典型功耗僅為 1.6W（10X）、1.2W（100X），低功耗設計使得該探頭可以在各種環境下長時間穩定工作，無需擔心電量問題。其探頭主體尺寸為 196mm58mm27mm，輸入線長度約 28cm，小巧輕便的設計便于調試人員攜帶和操作，適用于變電站、配電室等不同的工作場所。并且，該探頭的工作溫度范圍為 0℃ - 50℃，存儲溫度范圍為 - 30℃ - 70℃，工作濕度范圍為 5% RH - 85% RH，存儲濕度范圍為 0% RH - 90% RH，工作海拔高度可達 3000m，存儲海拔高度可達 12000m，能夠適應不同地區、不同環境條件下的繼電保護調試工作。

綜上所述，PKDV508E 差分探頭憑借其出色的性能和人性化的設計，能夠為電力檢測單位的繼電保護調試工作提供一套全面、高效、精準的應用方案，助力該單位提升繼電保護裝置的調試質量和工作效率，為電力系統的安全穩定運行提供有力保障。
