普科PKC6100B高頻電流探頭在開關電源研發中的應用案例

　　1. 項目背景

　　某知名電源制造商正在開發一款500kHz高頻LLC諧振電源，用于工業激光電源系統。該電源采用SiC(碳化硅)功率器件，開關頻率500kHz，額定輸出電流80A。研發團隊需要精確測量：

　　高頻開關電流波形

　　諧振腔電流相位關系

　　動態負載下的電流響應

　　2. 測量挑戰

　　高頻電流測量：需要準確捕捉500kHz的開關電流細節

　　大電流精度：80A工作電流下需要保持測量精度

　　最小化電路干擾：探頭引入的阻抗必須足夠低

　　3. PKC6100B電流探頭的解決方案

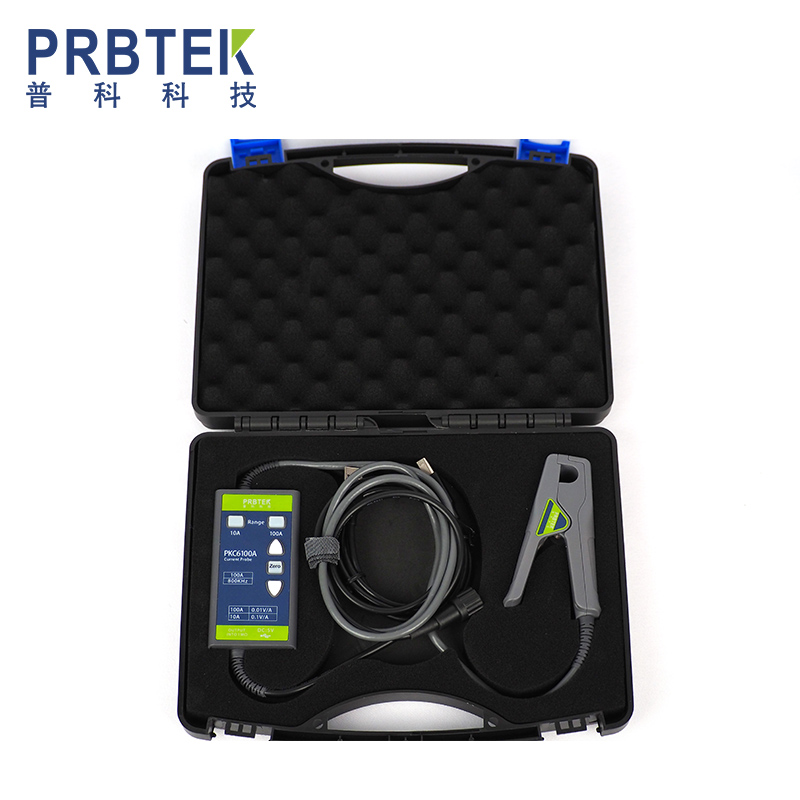

　　研發團隊采用普科PKC6100B高頻電流探頭(帶寬2.5MHz，100A量程)進行關鍵測量：

　　(1)SiC器件開關電流測量

　　測量點：半橋SiC器件的源極電流

　　關鍵發現：

　　清晰捕捉到500kHz開關頻率下的電流波形，上升時間50ns

　　測得開關電流峰值92A，與理論值誤差<2%

　　發現電流振鈴現象(約5MHz)，通過優化緩沖電路消除

　　(2)LLC諧振電流測量

　　測量點：諧振電感Lr的電流

　　測試結果：

　　準確測量諧振電流峰值75A

　　測得諧振頻率485kHz，與設計值490kHz誤差1%

　　發現輕載時電流波形畸變，調整死區時間后解決

　　(3)動態負載響應測試

　　測試條件：輸出電流從20A階躍到60A

　　測量結果：

　　捕捉到電流過沖(峰值68A)和穩定過程

　　發現控制環路響應延遲，優化后改善25%

　　4. 技術優勢體現

　　帶寬匹配：2.5MHz帶寬完美滿足500kHz測量需求

　　大電流能力：100A量程覆蓋80A工作電流

　　高精度：在80A電流下測量誤差<1%

　　溫度穩定性：在高溫環境下保持穩定

　　5. 項目成果

　　效率提升：整機效率從93%提升到95%

　　可靠性驗證：準確評估了器件電流應力

　　研發周期縮短：節省約2周調試時間

　　6. 結論

　　普科PKC6100B電流探頭在中高頻、大電流測量中表現優異，特別適用于：

　　SiC/GaN電源設計

　　工業級開關電源開發

　　動態響應測試

　　該案例證明，在500kHz電源開發中，專業的電流測量工具對產品性能提升和研發效率具有重要作用。
