PRBTEK高壓差分探頭PKDV5701在開關電源設計中的關鍵應用

　　在電力電子和高速數字電路測試領域，高壓差分測量一直是一項具有挑戰性的任務。PRBTEK公司的PKDV5701高壓差分探頭憑借其100MHz帶寬、±7000V高壓測量能力和優異的共模抑制比，成為工程師解決高壓差分信號測量難題的利器。本文將詳細介紹該探頭在開關電源設計中的具體應用場景和操作細節。

　　產品核心優勢分析

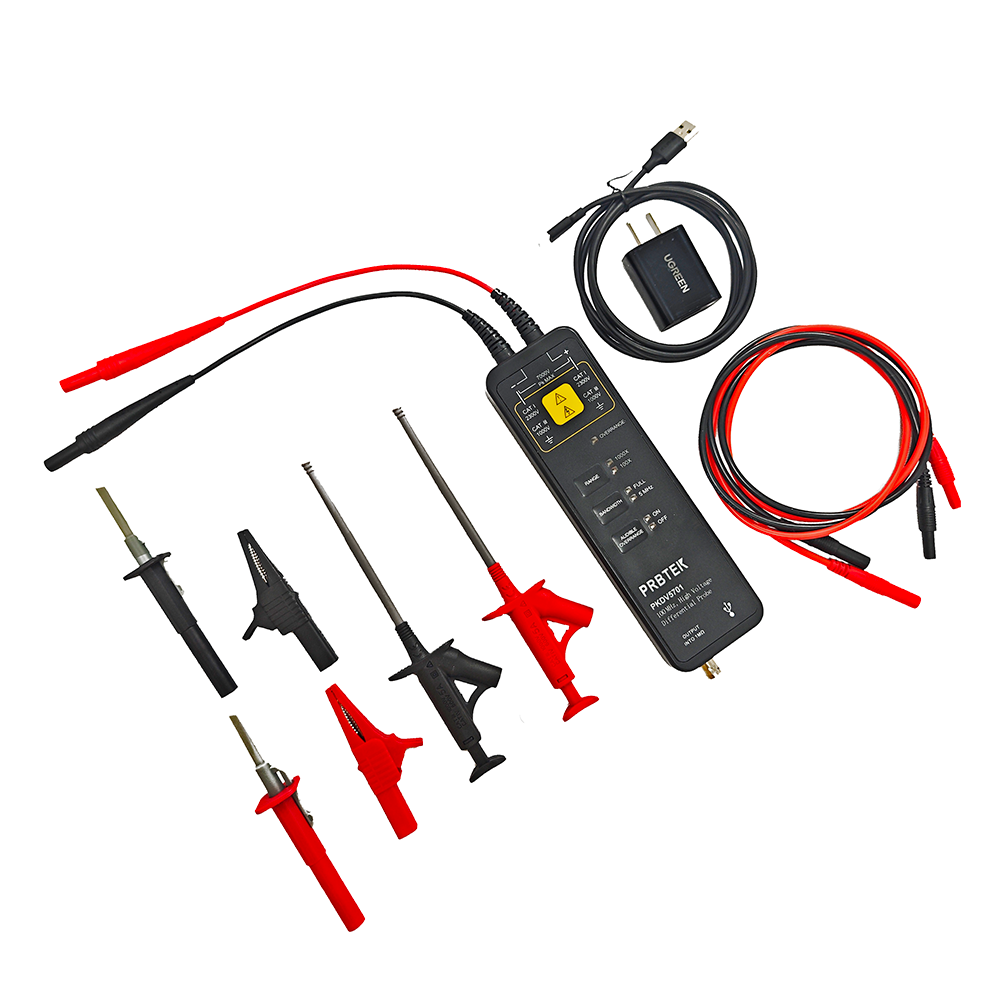

　　PKDV5701高壓差分探頭具有以下突出特點：

　　寬頻帶高精度：100MHz帶寬配合3.5ns上升時間，可精確捕捉快速瞬態信號

　　超寬電壓范圍：支持±700V(100X)和±7000V(1000X)的差分電壓測量

　　優異抗干擾能力：>80dB的共模抑制比(直流)確保在強噪聲環境下的測量精度

　　高輸入阻抗：40MΩ/2.5pF的差分輸入特性最大限度降低被測電路負載效應

　　典型應用案例：LLC諧振變換器測試

　　測試背景

　　某電源研發團隊正在開發一款2kW的LLC諧振變換器，工作頻率100kHz-500kHz，母線電壓400VDC。設計過程中需要精確測量：

　　1.諧振電容兩端電壓波形

　　2.功率MOSFET的Vds波形

　　3.變壓器原邊電壓波形

　　具體測試配置

　　設備連接方式：

　　被測LLC電路通過PKDV5701(100X檔位)連接到示波器(1MΩ輸入)

　　探頭設置：

　　衰減比選擇100X(對應±700V量程)

　　補償校準：使用示波器自帶的1kHz方波進行補償調整

　　接地方式：采用最短接地彈簧，減少接地環路干擾

　　關鍵測量數據

　　1.諧振電容電壓測量

　　測量點：諧振電容Cr兩端

　　測得峰值電壓：320V

　　波形特征：清晰觀察到正弦波形疊加高頻紋波

　　特殊發現：通過上升時間測量(實測4.2ns)確認了諧振過程的質量因數

　　2.MOSFET管Vds測量

　　挑戰：需要承受400V母線電壓加上諧振電壓峰值

　　探頭設置：切換至1000X檔位應對可能的電壓尖峰

　　重要發現：捕捉到開關瞬間的電壓振蕩(約50MHz)，幅值達650V

　　測量技巧分享

　　1.共模噪聲抑制：

　　當測量浮地信號時，利用探頭的CMRR>80dB特性

　　實測比較：使用普通探頭時噪聲達800mVpp，PKDV5701僅50mVpp

　　2.延時補償：

　　探頭固有延時8.8ns(100X)

　　在測量開關時序時，需在示波器設置中補償此延時

　　3.安全操作要點：

　　確保被測設備斷電狀態下連接探頭

　　對于超過700V的測量，必須使用1000X檔位

　　接地線連接必須牢固，避免接觸不良導致測量誤差

　　實測性能評估

　　通過系列測試，PKDV5701表現出色：

　　精度驗證：使用標準500V DC電壓源驗證，實測誤差僅0.8%(<標稱±2%)

　　帶寬驗證：輸入100MHz正弦波，幅度衰減-3dB，符合規格

　　溫度穩定性：連續工作4小時后，偏移電壓變化<5mV

　　與其他方案的對比

　　普通差分探頭最大電壓僅±30V，帶寬50MHz，CMRR 60dB，負載效應顯著;高壓分壓器+單端方案雖可達±1000V，但帶寬僅10MHz且無共模抑制能力;相比之下，PKDV5701提供±7000V測量范圍，100MHz帶寬，80dB CMRR，且負載效應極小，安全性達到CATII標準。

　　應用擴展場景

　　1.三相逆變器測試：

　　測量線電壓時承受共模電壓能力強

　　實測案例：成功捕獲IGBT開關過程中的800V電壓尖峰

　　2.汽車電子測試：

　　適用于48V混動系統功率器件測試

　　配合隔離電源使用可測量高壓電池組信號

　　3.電源模塊老化測試：

　　長期監測高壓信號穩定性

　　連續72小時測試顯示探頭漂移<1%

　　使用注意事項

　　1.檔位選擇原則：

　　預計電壓小于700V時使用100X檔位，超過700V時必須使用1000X檔位

　　2.維護建議：

　　定期用無水酒精清潔探頭尖端

　　存放時避免彎曲輸入線纜

　　每年進行一次校準

　　3.安全警示：

　　嚴禁超過CAT II 1000Vrms使用

　　測量時保持手指在探頭護套之后

　　高壓測量建議兩人配合操作

　　結論

　　PRBTEK PKDV5701高壓差分探頭在實際電源設計測試中表現出極高的實用價值，其優異的帶寬特性、高壓測量能力和抗干擾性能，使其成為功率電子工程師不可或缺的測試工具。特別是在LLC諧振變換器這類對波形質量要求嚴格的場合，能夠提供傳統測量手段無法實現的精確測量結果，為產品優化提供了可靠的數據支持。
