HCP8300(A)鉗口可夾住直徑達 20mm 的導線,適用于大電流應用場合;測量300A 的連續電流和500A的峰值電流,HCP8300 提供了 6MHz 的帶寬,HCP8300A 提供了 8MHz的帶寬;探頭具有300A (100X)和50A(10X)兩個量程可選擇,10X 量程用于小電流測量,分辨率高達 10mA。
應用:
電源(開關式和線性)設計
LED照明設計
電動汽車設計
新能源
變頻家電
電工實驗
半導體器件設計
逆變器/變壓器設計
電子鎮流器設計
工控/消費電子設計
發動機驅動裝置設計
電力電子和電力傳動實驗等
交通運輸系統(電動車輛、機車、航空電子設備等)設計
產品參數:
型 號 | HCP8300A | ||

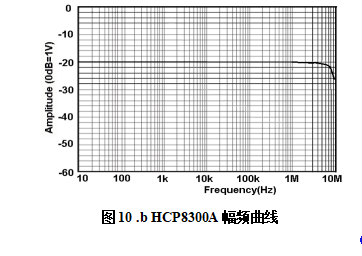

帶寬(-3dB) | DC-8 MHz (圖10.b) | ||
上升時間 | ≤50ns | ||

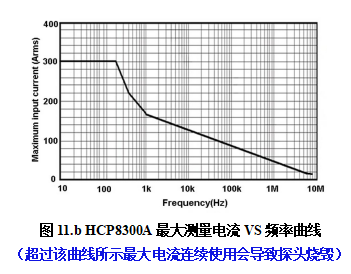

連續電流 最大值 | 300Arms (圖11.b) | ||
峰值電流 | 500Apk | ||
量程 | 50A | 10X衰減 | |
300A | 100X衰減 | ||
過流報警值 | 50A | ≥50APk | |
300A | ≥500APk | ||
電流傳輸比 | 50A | 0.1V/A | |
300A | 0.01V/A | ||
分辨率 | 50A | 10mA | |
300A | 100mA | ||
精度 (DC,45-66Hz最大連續電流) | 50A | ±1%±10mA | |
300A | ±1%±100mA | ||

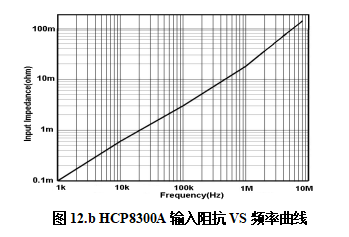

輸入阻抗 | 參考 圖12.b | ||
延 時 | 探頭 主機 | 41ns | |
BNC (1m) | 5ns | ||
終端負載要求 | ≥100kΩ | ||
供電方式 | DC 12V/1A(標配適配器) | ||
絕緣線電壓 | 600V CATII 300V CATIII | ||
安全符合標準 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | ||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||
