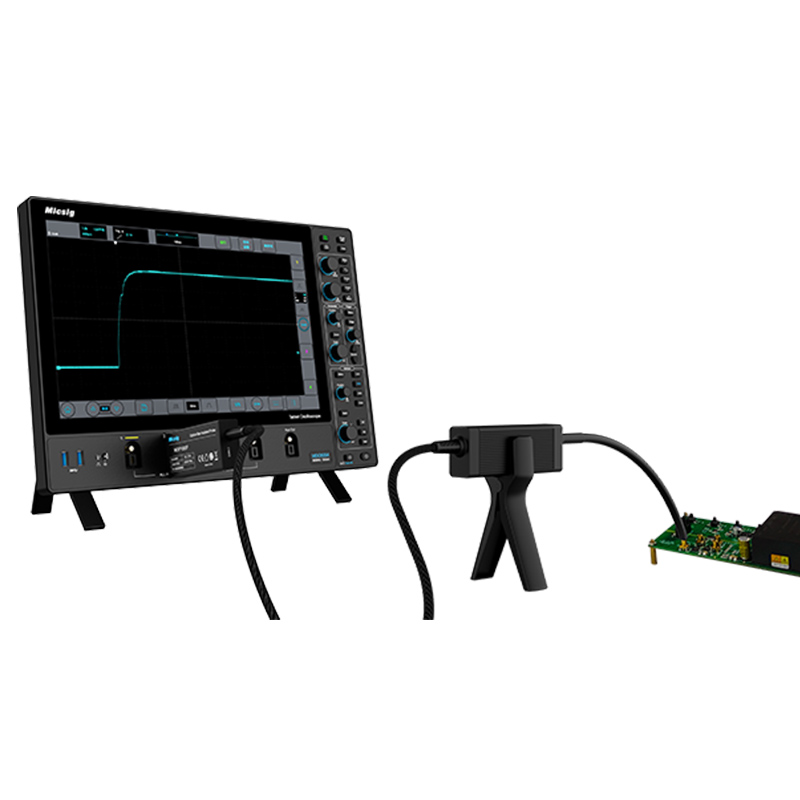

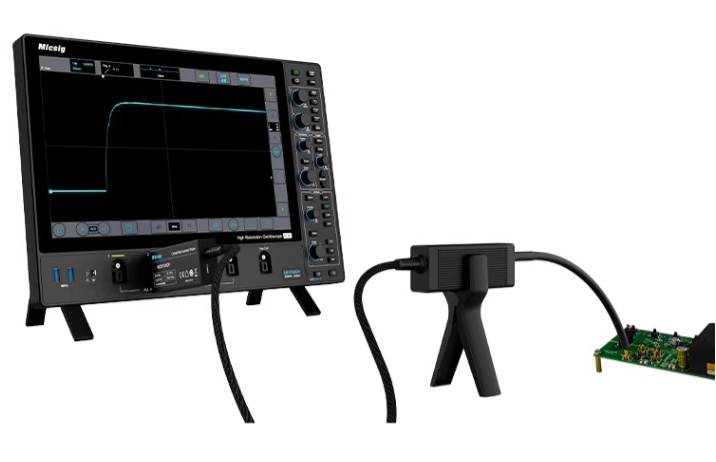

麥科信Micsig SigOFIT光隔離探頭

　　SigOFIT 光隔離探頭

　　基于 SigOFIT?技術的光隔離探頭，擁有極高的共模抑制比和隔離電壓，在其帶寬范圍內洞見信號的全部真相，是判定其他電壓探頭所測信號真實性的終極裁判。此外，SigOFIT光隔離探頭采用先進的激光供電技術，完美解決了隔離供電的問題。

　　應用場景:

　　對其他電壓探頭所測結果準確性、真實性存在質疑時，SigOFIT 光隔離探頭可作為最終裁判依據。

　　·電源設備評估、電流并聯測量、EMI 和 ESD 故障排除

　　·電機驅動設計、功率轉換器設計、電子鎮流器設計

　　·氮化鎵、碳化硅、IGBT半/全橋設備的設計與分析

　　·高壓高帶寬測試應用的安全隔離測試

　　·逆變器、UPS及開關電源的測試

　　·寬電壓、寬帶測試應用

　　·各種浮地測試

　　產品特點:

　　真實的信號呈現

　　·SigOFIT 光隔離探頭具有極高的共模抑制比，在100MHz時CMRR高達112dB、在1GHz時CMRR仍然高達108dB，是判定其他電壓探頭所測信號真實性的終極裁判。

　　第三代半導體的優秀測試手段

　　·第三代半導體器件由于導通與關斷時間很短，信號具有更快的上升沿和下降沿，信號中具有很高能量的高頻諧波，SigOFIT 光隔離探頭在最高帶寬時，仍然具有近100dB的共模抑制比，可以近乎完全地抑制高頻共模噪聲所產生的震蕩，所呈現的信號沒有額外多余成分，是第三代半導體測試的可靠選擇。

　　極高的測試精度

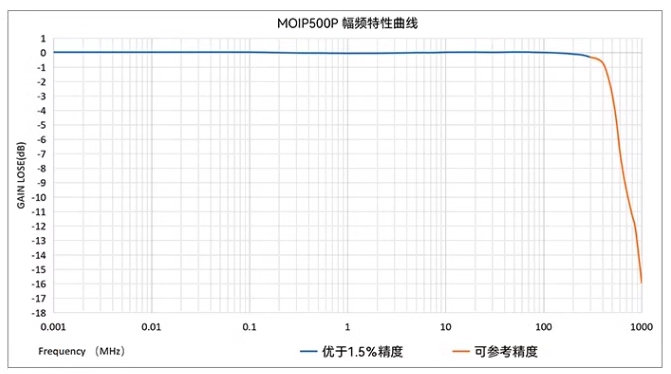

　　·作為判定其他電壓探頭所測信號真實性的終極裁判，測試精度是SigOFIT光隔離探頭的重要指標。SigOFIT光隔離探頭，具有極佳的幅頻特性，直流增益精度優于1%，底噪小于0.45mVrms,預熱5min 后零點漂移小于0.1%，增益漂移小于1%。

　　測試量程更寬

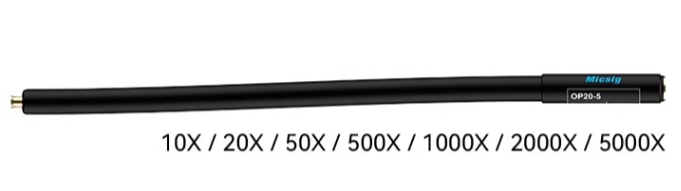

　　·不同于高壓差分探頭只可以測試高壓信號，SigOFIT 光隔離探頭匹配不同的衰減器，可以測試±0.1V至±5000V的差模信號，并實現滿量程輸出，達到很高的信噪比。

　　測試氮化鎵 (GaN)不炸管

　　·SigOFIT 光隔離探頭測試引線短且采用同軸傳輸，探頭輸入電容小于2.5pF，測試氮化鎵(GaN)十分安全。

　　使用靈活

　　·SigOFIT 光隔離探頭比傳統高壓差分探頭體積更小，探頭引線更精巧，使用更加靈活方便。

　　高效便捷

　　·SigOFIT 光隔離探頭響應快，上電即測，校準時間小于1秒，可實時保證精確的信號輸出。

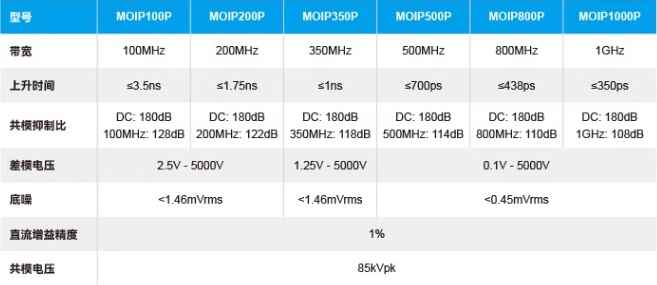

　　產品參數：
