電流探頭
德國TESTEC電流探頭TT-CC 220產品介紹：
通過傳統示波器來顯示和測量被弓|用到高度普通模式電壓的信號波形。差分探頭擴展了示波器的電功率轉換器，逆變器，電機速度控制，開關模式電源，以及許多應用的測量能力。如果偏移電壓過大時，縮短輸入引線，并打開調節可變電阻器(直流電壓調整)， 找到面板的孔，通過使用一個平頭 螺絲刀直到偏移電壓達到更低。
德國TESTEC電流探頭TT-CC 220主要參數：
測量帶寬DC~ 1.5Mhz
測量量程: 4A~ 100A
供電: 9 V堿性電池，或9VAC適配器上升下降時間: 1.23us ~ 0.23us
測量范圍 | 500 mV / A-50 mV / A |
當前 | 7安-70安 |
直流測量精度 | 500 mV / A時±3％±20 mA |
±4％±200 mA @ 50毫伏/伏 | |
50 mV / A時為±15％ | |
帶寬 | 直流-1.5MHz |
上升和下降時間 | 0.35微秒 |
最高 工作電壓 | 600 VAC RMS CAT II / |
300 VAC RMS CAT III | |
最高 浮動電壓 | 600 VAC RMS CAT II / |
300 VAC RMS CAT III | |
電池類型 | 9 V堿性（NEDA 1604，IEC 6LR61） |
電池壽命 | 6小時 |
工作溫度 | 0至50°C |
貯存溫度 | -20至80°C |
最高 工作濕度 | 0 bis 40°C，95％濕度 |
40 bis 50°C，45％濕度 | |
污染度 | 2 |
最大導體 | 10.3毫米 |
尺寸（長x寬x高） | 262毫米x 80毫米x 36毫米 |
重量 | 310克 |
配飾 | 包括硬盒和電源 |
訂單號 | 15377 |

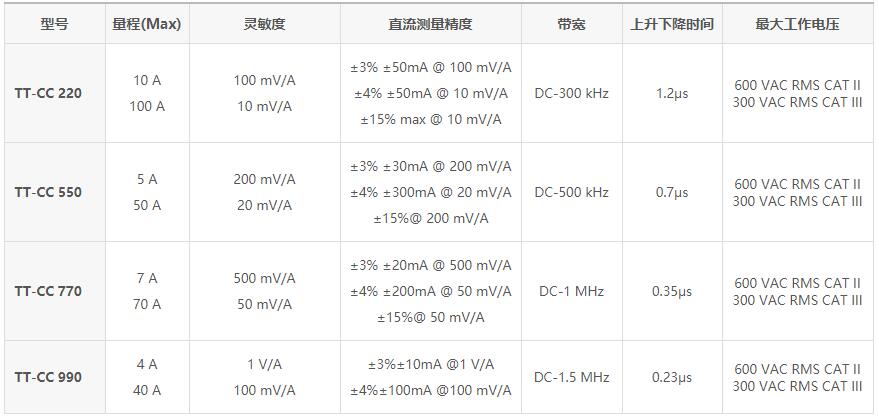

德國TESTEC電流探頭型號及指標：
詳細資料：電流探頭TT-CC 990用戶手冊
